(10)AutoCAD for Mac 3D機能

AutoCAD for Mac 3D編集  ギズモについて


ScreenSnapz132


ギズモとは3D軸や3D平面に沿ってオブジェクトを移動や回転などさせることができるアイコンです。表示スタイルが2Dワイヤーフレーム以外の時に、オブジェクトを選択することで表示されます。

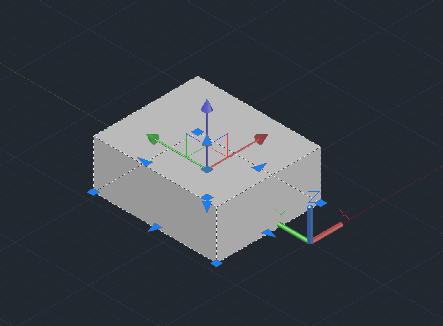

下図はスタイルが"シェード"で長方形を選択した場合の"移動ギズモ"です。オブジェクトの中心に表示されています。画面右下にあるのは座標アイコンです。

ScreenSnapz134

ギズモには"Move Gizmo(移動ギズモ)"、"Rotate Gizmo(回転ギズモ)"、"Scale Gizmo(尺度変更ギズモ)"があります。





ギズモの切替方法

画面下のステータスバーから一番右の三角ボタンを押し3D用にします。

ScreenSnapz136

3D用のステータスバーの"Default Gizmo"から選択します。

ScreenSnapz132a

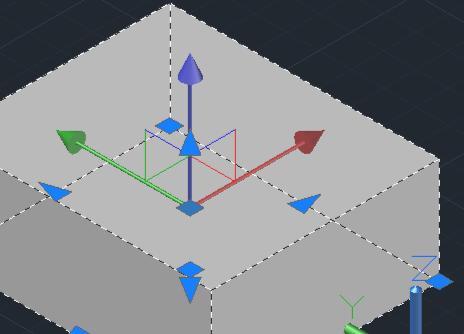

Move Gizmo(移動ギズモ)

ScreenSnapz138

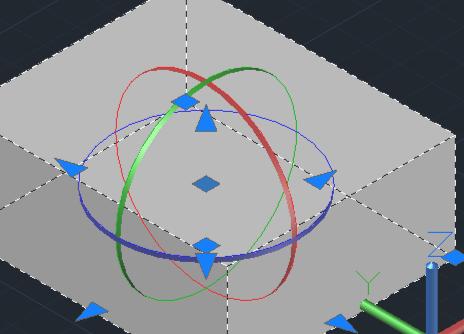

Rotate Gizmo(回転ギズモ)

ScreenSnapz139

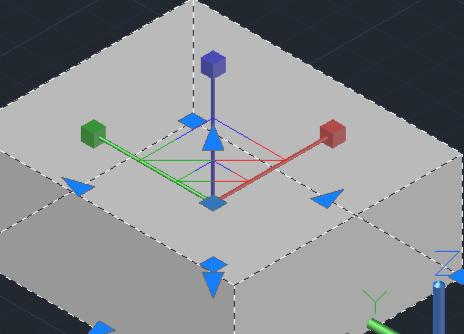

Scale Gizmo(尺度変更ギズモ)

ScreenSnapz140





Move Gizmo(移動ギズモ)の使い方

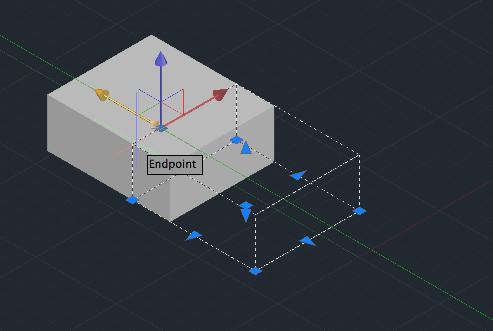

オブジェクトをX軸、Y軸、Z軸それぞれに対して移動させることができます。下図はY軸に対して移動させた状態です。

ScreenSnapz142

3D用のステータスバーの"Default Gizmo"から"Move Gizmo"を選択します。

ScreenSnapz143

オブジェクトを選択し表示された移動ギズモの緑色(Y軸)をクリックするとアイコンの線がオレンジ色に変わりオブジェクトが連動するようになります。カーソルを動かし任意の場所でクリックするとオブジェクトの移動が完了します。





Rotate Gizmo(回転ギズモ)の使い方

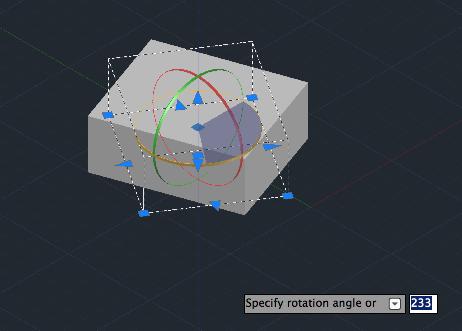

オブジェクトをX軸、Y軸、Z軸にそれぞれに対して回転させることができます。下図はZ軸を回転させた状態です。

ScreenSnapz144

3D用のステータスバーの"Default Gizmo"から"Rotate Gizmo"を選択します。

ScreenSnapz145

オブジェクトを選択し表示されたRotate Gizmo(回転ギズモ)の青色(Z軸)をドラッグするとアイコンの線がオレンジ色に変わりオブジェクトが連動するようになります。カーソルを動かし任意の場所でクリックするとオブジェクトの回転が完了します。





尺度変更ギズモの使い方(ソリッド)

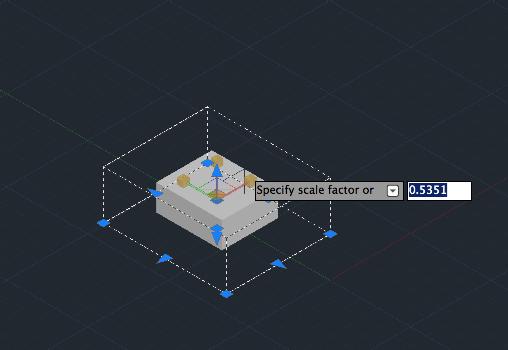

ソリッドオブジェクトをX軸、Y軸、Z軸に対して均一に尺度変更させることができます。下図は尺度を小さくさせた状態です。

ScreenSnapz146

3D用のステータスバーの"Default Gizmo"から"Scale Gizmo"を選択します。

ScreenSnapz147



オブジェクトを選択し表示された尺度変更ギズモをドラッグするとアイコンの線がオレンジ色に変わりオブジェクトが連動するようになります。カーソルを動かし任意の場所でクリックするとオブジェクトの尺度変更が完了します。







尺度変更ギズモの使い方(メッシュ)

メッシュオブジェクトを平面に沿って、または軸に沿って尺度変更させることができます。



均一に尺度変更

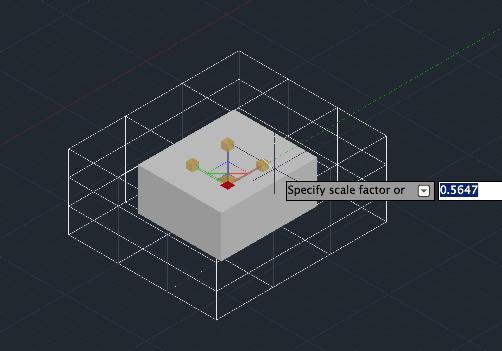

ソリッドオブジェクトをX軸、Y軸、Z軸に対して均一に尺度変更させることができます。下図は尺度を小さくさせた状態です。

ScreenSnapz148

3D用のステータスバーの"Default Gizmo"から"Scale Gizmo"を選択します。

ScreenSnapz147a

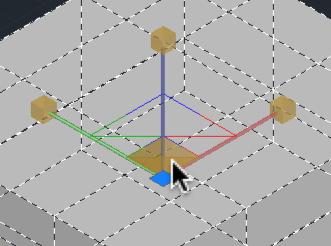

オブジェクトを選択し表示された尺度変更ギズモのZ軸(青色)とY軸(緑色)とX軸(赤色)の交点付近にカーソルを近づけると下図の様にアイコンがオレンジ色に変わります。

ScreenSnapz149

その状態でドラッグするとオブジェクトが連動して尺度変更されます。カーソルを動かし任意の位置でクリックすると尺度変更が完了します。



平面に沿った尺度変更

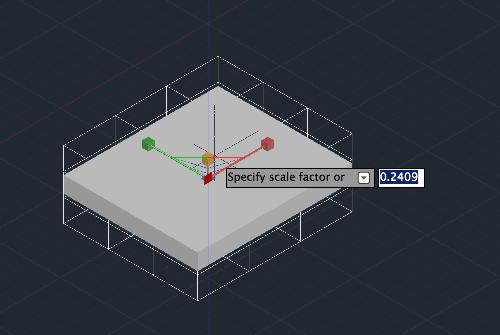

下図は平面に沿って尺度を小さくさせた状態です。

ScreenSnapz151

3D用のステータスバーの"Default Gizmo"から"Scale Gizmo"を選択します。

ScreenSnapz147a1

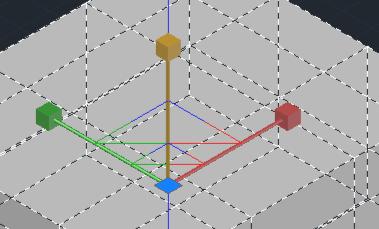

オブジェクトを選択し表示されたScale Gizmo(尺度変更ギズモ)のZ軸(青色)にカーソルを近づけるとアイコンのZ軸線がオレンジ色に変わります。

ScreenSnapz152

その状態でクリックするとオブジェクトが連動して尺度変更されます。カーソルを動かし任意の位置でクリックすると尺度変更が完了します。



軸に沿った尺度変更

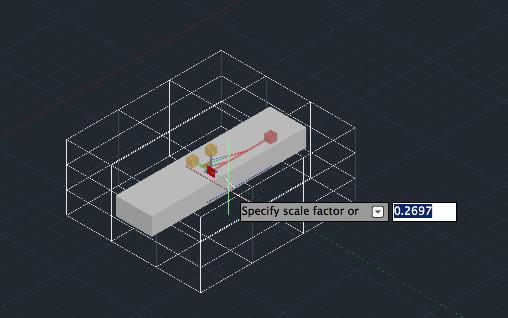

下図はX軸(赤色)に沿って尺度を小さくさせた状態です。

ScreenSnapz154

3D用のステータスバーの"Default Gizmo"から"Scale Gizmo"を選択します。

ScreenSnapz147a1a

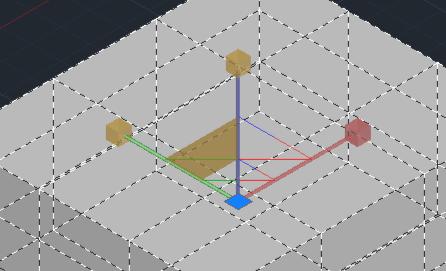

オブジェクトを選択し表示されたScale Gizmo(尺度変更ギズモ)のZ軸(青色)とY軸(緑色)にカーソルを近づけるとアイコンがオレンジ色に変わります。(赤色は変わらない)

ScreenSnapz153

その状態でクリックするとオブジェクトが連動して尺度変更されます。カーソルを動かし任意の位置でクリックすると尺度変更が完了します。
