テンプレートファイルの利用方法



テンプレートとは

テンプレートとは読み取り専用のひな形図面で拡張子が.dwtとなっているデータのことです。普通の図面ファイル(.dwg)とほとんど同じですがテンプレートの場合、各種設定内容が保存されす。

DWT テンプレートには、画層、スタイル(文字、寸法、引出線、表)、ブロック(表題欄、図記号など)を格納して保存します。



AutoCADを一般的なDWGファイルで図面作成するとオブジェクトは問題なく作図できますが文字が小さすぎて表示されなかったり、寸法線がただの直線にしか見えなかったり小数点以下がいっぱい表示されたりなど実用的ではありません。そこであらかじめ設定を済ませておきテンプレートファイルとして保存します。テンプレートを利用することで、自分にあった図面作成を簡単に開始することができるようになります。

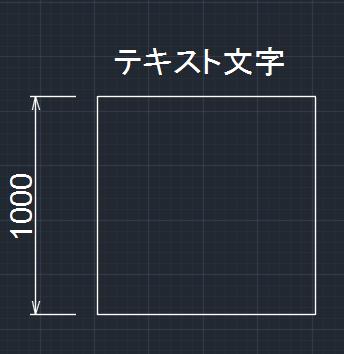

初期設定で作成                   テンプレートファイルで作成
ScreenSnapz297 ScreenSnapz296




拡張子



AutoCADの図面ファイルの拡張子はDWGですが、テンプレートファイルはDWTとなっています。

ScreenSnapz350   ScreenSnapz350a




テンプレートファイルの開き方



CAD起動前に直接ファイルをダブルクリックして開く

テンプレートファイルのデータを直接ダブルクリックで開くことができます。

例えば下図の様に保存場所を開き"lt-net-100-mac.dwt"というテンプレートをダブルクリックします。

ScreenSnapz350b

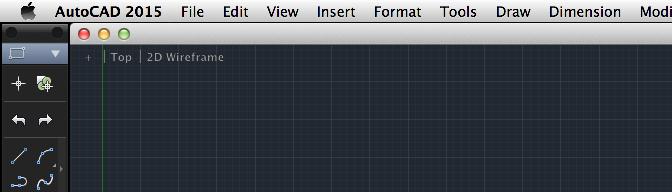

AutoCADが起動し作図画面が開きます。この時、実際に開かれたファイルは"drawing1.dwg"というDWGファイルになっています。

ScreenSnapz352

ScreenSnapz351

この"drawing1.dwg"はテンプレートの設定を読み込んで表示されていますので問題なく使用できます。



CAD起動後にアプリケーションメニューから開く

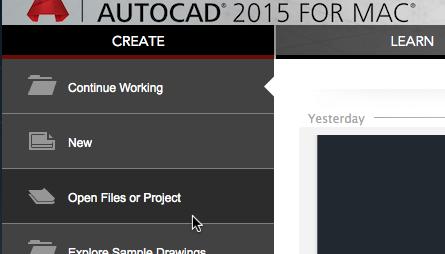

AutoCADアイコンからCADを起動し、ウェルカムメニューから"Open Files or Project"クリックします。

ScreenSnapz353

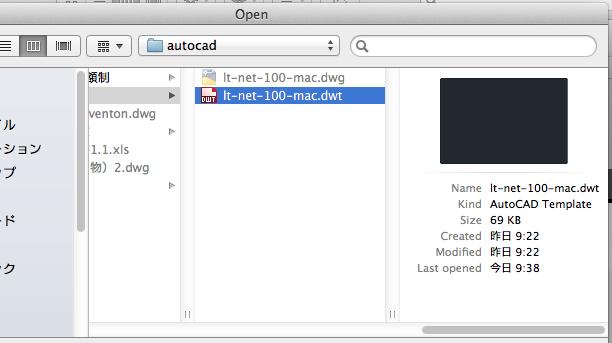

ダイアログボックスから例えば"lt-net-100-mac.dwt"を選択します。

ScreenSnapz354

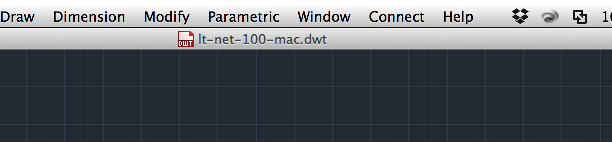

今度はテンプレートファイルがそのまま開かれます

ScreenSnapz355




テンプレートの使用方法



文字を作成する場合

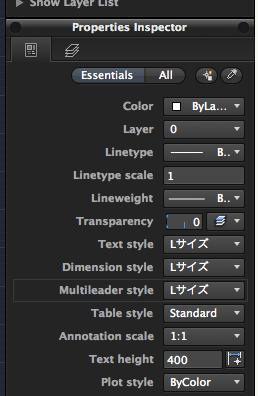

文字スタイルを選択します。コントロールパネル"Properties Inspector (Essentials)"のText styleから"Sサイズ"・"Mサイズ"・"Lサイズ"のどれかを選択します。

※例えば"lt-net-100-mac.dwt"のテンプレートファイルの場合、Sサイズの文字の高さは200mmですが100分の1で印刷した場合、印刷された実際の文字高さは2mmの大きさになります。

ScreenSnapz340

ツールバーから一番上の▼から"Annotation"を選択します。

ScreenSnapz344

ツールバーから"Multiline Text"または"Single Line"をクリックします。

ScreenSnapz345

文字を作成します。





寸法線を作成する場合

寸法スタイルを選択します。コントロールパネル"Properties Inspector (Essentials)"の"Dimension style"から"Sサイズ"・"Mサイズ"・"Lサイズ"のどれかを選択します。

ScreenSnapz340a

ツールバーから"Linear Dimension"または"Aligned"をクリックします。

ScreenSnapz346a

寸法線を作成します。





引出し線を作成する場合

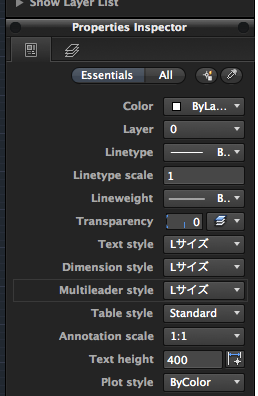

寸法スタイルを選択します。コントロールパネル"Properties Inspector (Essentials)"の"Multileader style"から"Sサイズ"・"Mサイズ"・"Lサイズ"のどれかを選択します。

ScreenSnapz340a1

ツールバーから"Multileader"をクリックします。

ScreenSnapz347

引出線を作成します。


テンプレートファイルのダウンロード

当サイトで作成したテンプレートファイルがダウンロードできます。



>>テンプレートファイルのダウンロード
