(10)AutoCAD for Mac 3D機能
AutoCAD for Mac 3D作図 2個以上の2D断面から3Dへ ｢Loft（ロフト）｣コマンド
2D断面オブジェクトを2個以上使用して3Dソリッドまたはサーフェスを作成できます。

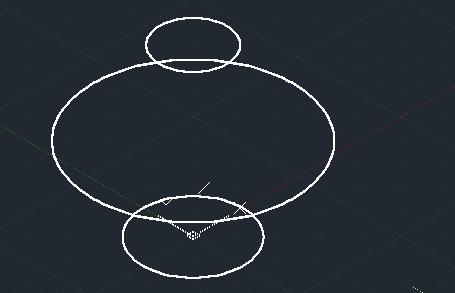

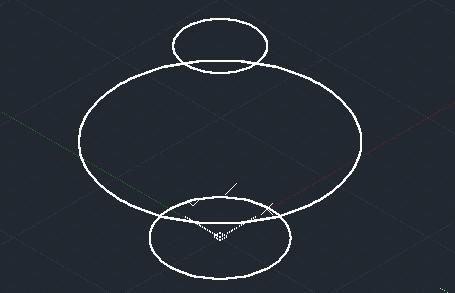

コマンドオプション "Cross sections 0nly（断面のみ）" 例えば下図のような円で作成した２Ｄオブジェクトを3個作成します。下から①直径60mm、高さ0mm、②直径120mm、高さ50mm、③直径40mm、高さ100mmの図形があるとします。

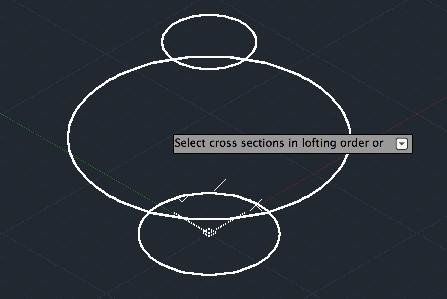

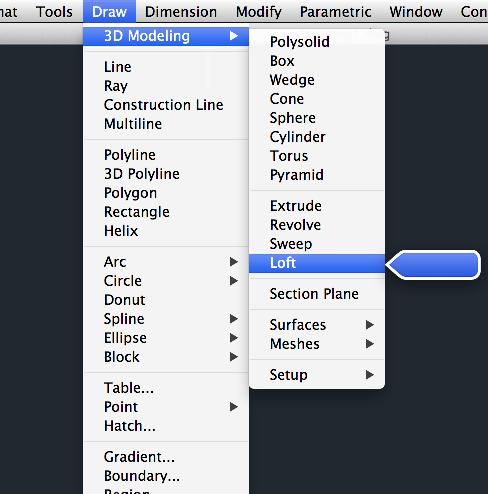

リボン、ホームタブの作成パレットから"ロフト"をクリックます。"ロフトする順に断面を選択"となりますので、円オブジェクトを下から順にクリックしてリターンキーを押します。

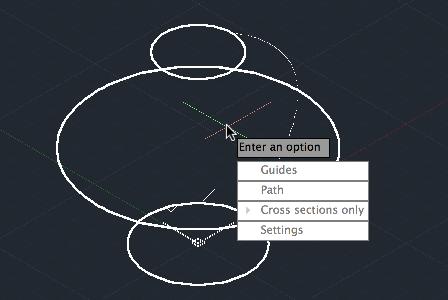

リターンキーが押されたら下図の様なコマンドオプションが表示されますので、カーソルを動かして"Cross sections only（断面のみ）"を選択します。
ロフトを使用した3D作図が完了しました。
ワイヤーフレームでは分かり難いのでX線で表示してみます。
コマンドオプション "Guides（ガイド）"

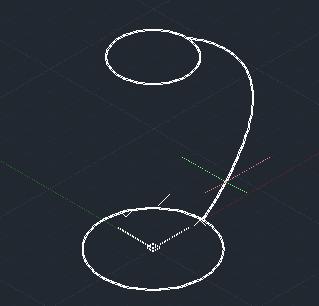

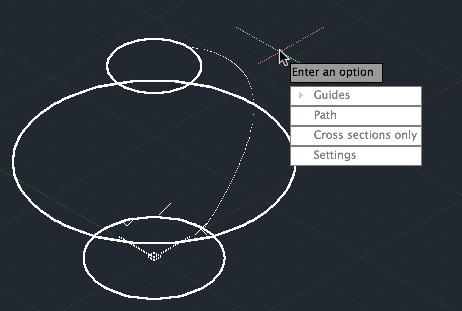

各断面を通るガイド曲線を使用して3Dを作成します。ガイド曲線の条件としては、各断面と交差していること、最初の断面から開始され最後の断面で終了していること、となっています。

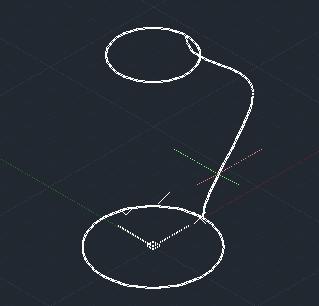

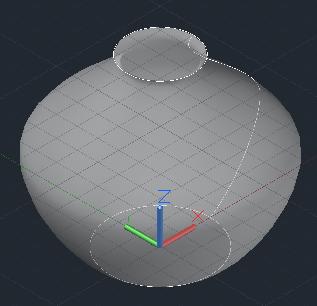

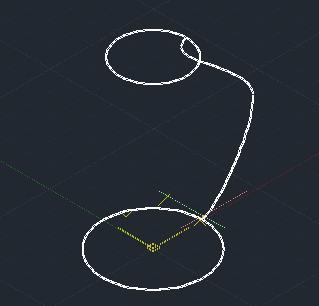

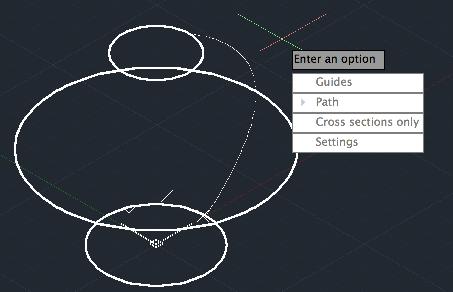

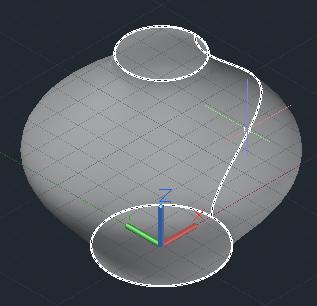

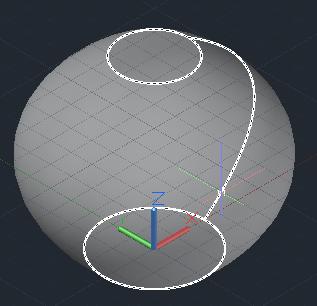

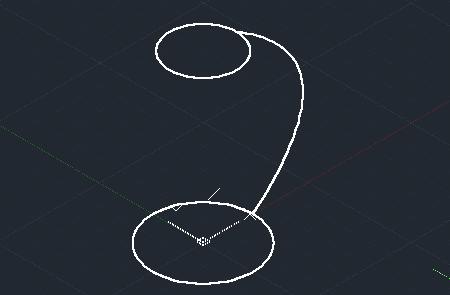

コマンドオプション "Path（パス）" 各断面を通るパス曲線を使用して3Dを作成します。パス曲線の条件としては、各断面と交差していること、となっています。

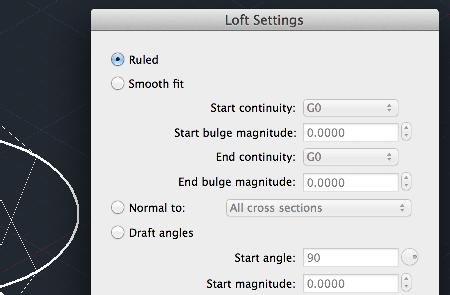

コマンドオプション "Settings（ロフト設定）" 設定には①Ruled（ルールド）、②Smooth fit（スムーズフィット）、③Normal to:（法線の作成先）、④Draft angles（勾配角度）があります。
例えば下図のような円で作成した２Ｄオブジェクトを3個作成します。下から①直径60mm、高さ0mm、②直径120mm、高さ50mm、③直径40mm、高さ100mmの図形があるとします。
Loft（ロフト）コマンドを実行します。"ロフトする順に断面を選択"となりますので、円オブジェクトを下から順にクリックしてエンターキーを押します。

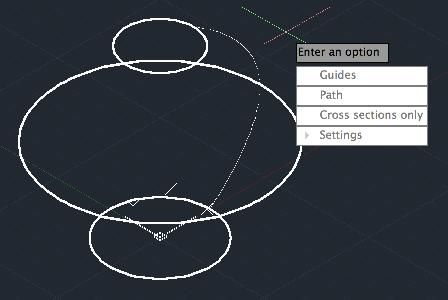

下図の様なコマンドオプションが表示されますので、カーソルを動かして"Settings（設定）"を選択します。
設定①Ruled（ルールド）

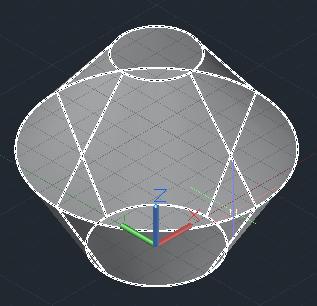

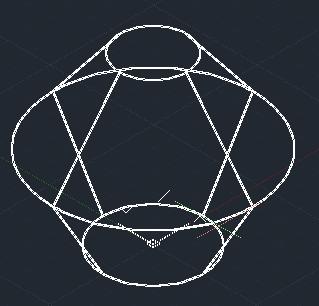

断面間が直線で接続されます。 ワイヤーフレーム X線

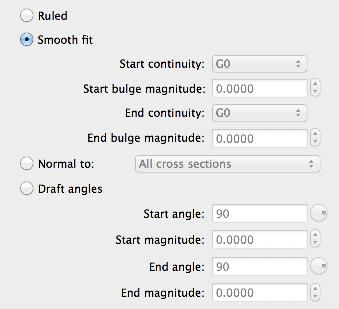

設定②Smooth fit（スムーズフィット）
断面間がなめらかに接続されます。 ワイヤーフレーム X線

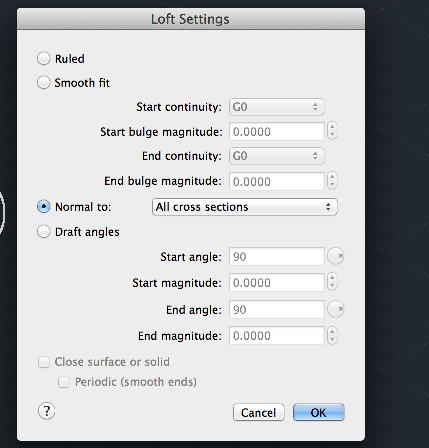

設定③Normal to:（法線の作成先）
①開始断面 ②終了断面 ③開始断面及び終了断面 ④全ての断面
断面に対して垂直に作成されます。（面を選択できます。） ワイヤーフレーム X線

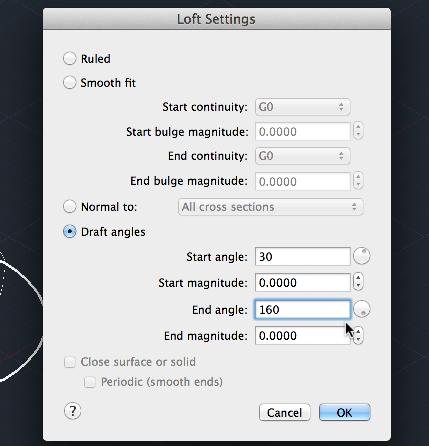

設定④Draft angles（勾配角度）
例えば、開始角度を30度に終了角度を160度にすることで壺のような形状にすることができました。
ワイヤーフレーム X線
