(9)-1モデル印刷

  1. モデル印刷

  2. レイアウト印刷

  3. 異尺度の設定

  4. 印刷スタンプ

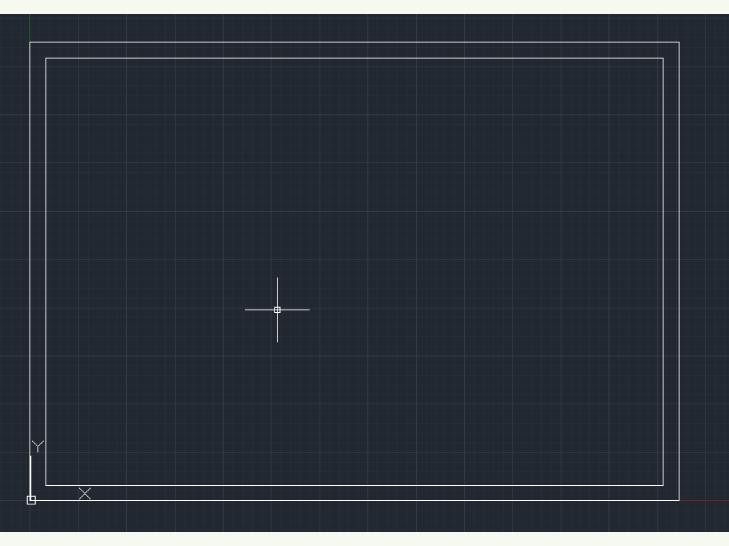

例えば、最初に用紙を決め、縮尺を決め、それから作図したとして、下図の様な図面があったとします。


基本設定 縮尺=1:10 用紙=A3横



外側の枠の大きさは、横が4200で縦が2970。内側の枠は、横が4000で縦が2770で作成してあります。これはA3用紙に1:10の縮尺で設定したものです。item3

これをモデルにて設定、印刷します。item5





ページ設定

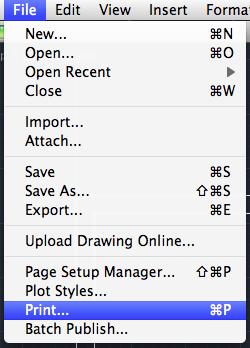

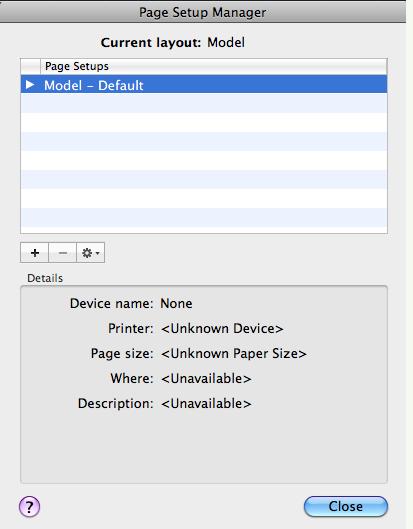

まずはページ設定から開始します。File→Page Setup Managerを選択します。ページ設定ダイアログが開きます。

item4



設定ファイル(用紙、縮尺、プリンタ等)を名前を付けて作成します。

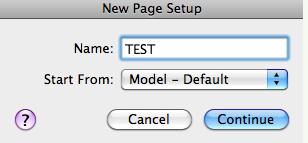

+ボタンをクリックして新規ページ設定にページ設定名を付けます。ここではTESTとしておきます。TESTと入力してContinueをクリックします。

item6

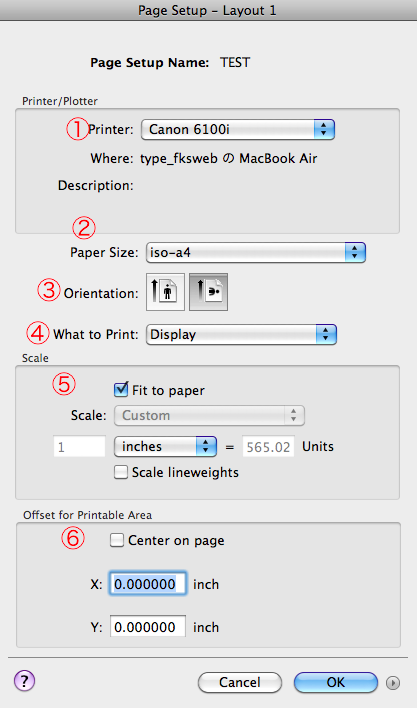

ページ設定-TESTが表示されます。各項目の設定をしていきます。

item7

①プリンタ

自分の環境に合わせてプリンタを選択します。

item8

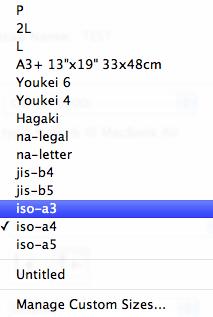

用紙サイズ

選択したプリンタによって出力可能な用紙サイズが選択できるようになります。ここではiso-a3を選択します。

item9



図面の方向

ここでは横を選択します。

item10

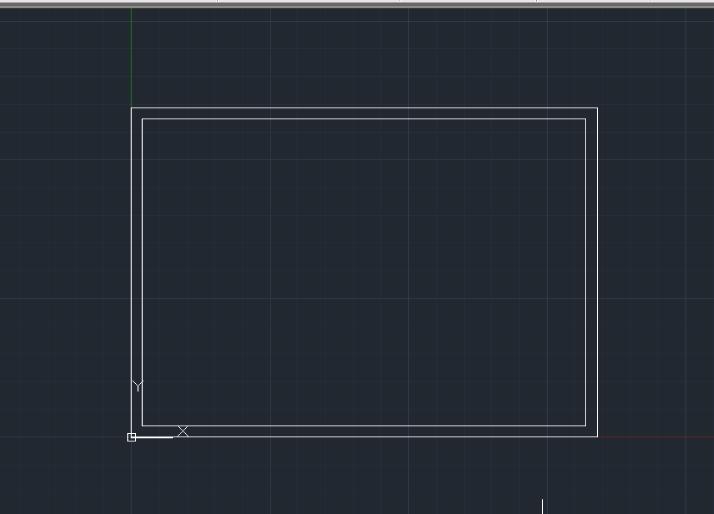

印刷領域

ここでは"Window(窓)"を選択して外側の枠の左上から右下までを選択します。

item11

item9a2

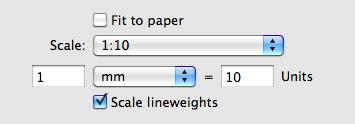

印刷尺度

基本的には1:10用に枠を作成してありますので"用紙にフィット"でも縮尺はあってくると思いますが、ここでは完全に尺度を決め1:10にチェックを入れます。Fit to paperのチェックを外し、単位をmmに変更してからScaleを1:10に変更します。

  • [Scale lineweights]: オブジェクトや画層に割り当てられている線の太さを印刷に反映するかどうかを指定します。

item17



印刷オフセット

Center on page印刷の中心チェックを付けます。

item12

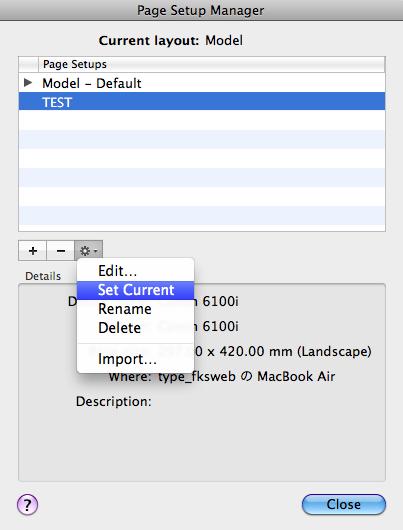

これで設定が完了しました。OKをクリックすると、ページ設定管理のダイアログに戻ります。先ほど作成したTESTが出てきますので、選択して+ーの横のボタンからSet CurrentをクリックしてからClose閉じるをクリックします。

item13

ページ設定が完了しました。では実際に印刷してみます。FileからPrintを選択します。

item14

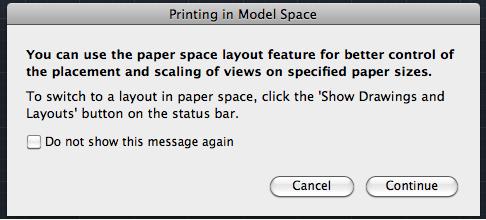

以下の様なダイアログが表示される場合はContinueをクリックします。

item15

印刷ダイアログが表示されます。ページ設定の名前が先ほどの作成した"TEST"になっていることを確認します。このままPrintをクリックすると印刷が開始されます。

item16
