トップページ > AutoCAD for Mac 使い方

[はじめて使うAutoCAD LT]  [作図フロー]  [AutoCAD for Mac]  [AutoCAD 3D入門]  [DWG TrueView使い方]  [ダウンロード・各種データ]  [DraftSight 使い方]

(10)AutoCAD for Mac 3D機能

AutoCAD for Mac 3D作図 その他のソリッドオブジェクト



視点表示の変更

ViewCubeが上になっている場合は家のアイコンの"ホーム"をクリックして斜め上方向からのViewとします。これで立体表示がわかりやすくなります。

ScreenSnapz020 ScreenSnapz021



くさび形ソリッド

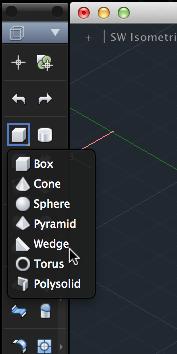

ツールバーから"Wedge"(くさび)を選択します。

ScreenSnapz031

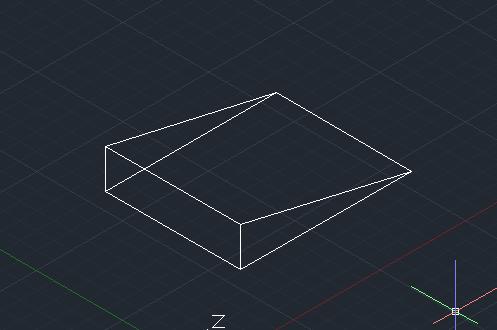

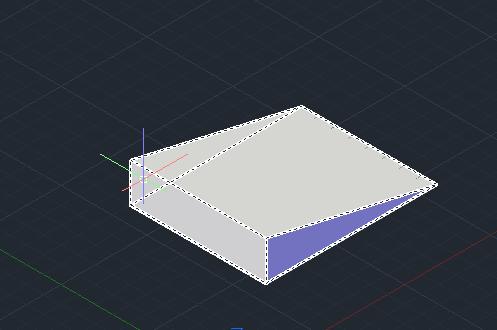

作成された"くさび"のワイヤーフレームとコンセプト

ScreenSnapz032

ScreenSnapz033



円錐ソリッド

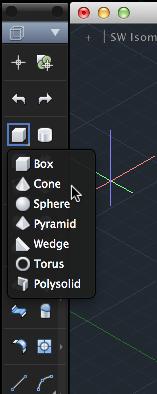

ツールバーから"Cone"(円錐)を選択します。

ScreenSnapz034

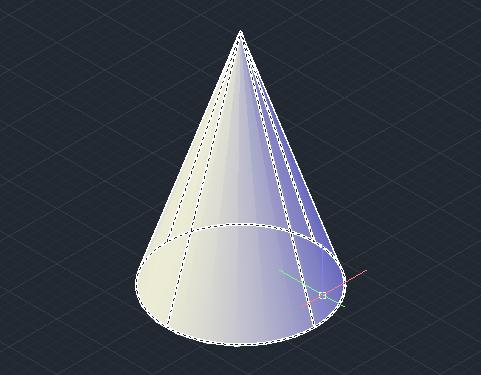

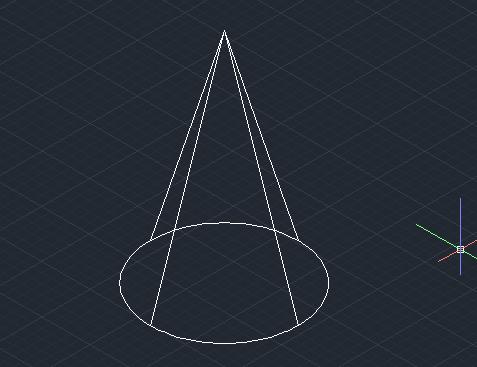

作成された"円錐"のワイヤーフレームとコンセプト

ScreenSnapz035

ScreenSnapz036





角錐ソリッド

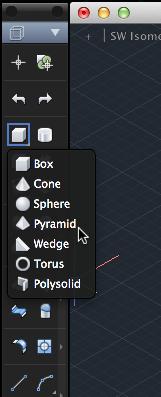

ツールバーから"Pyramid"(角錐)を選択します。

ScreenSnapz037

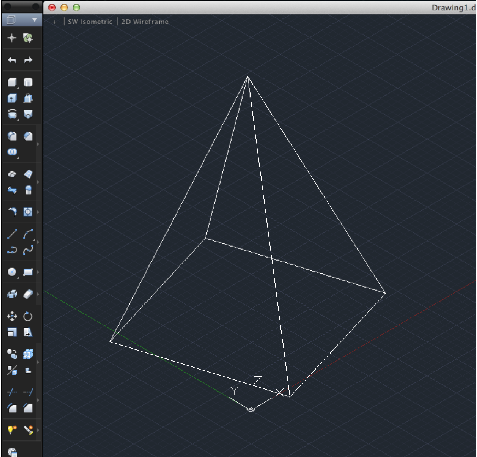

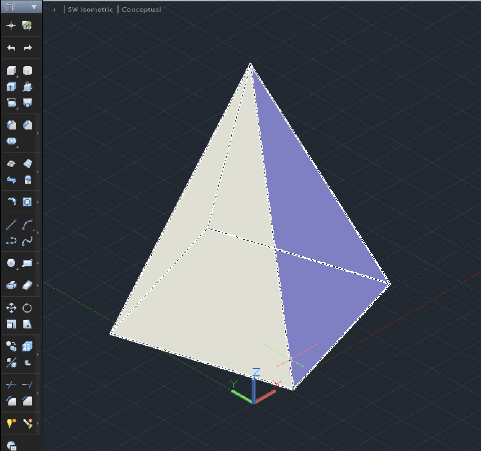

作成された"角錐"のワイヤーフレームとコンセプト

ScreenSnapz038

ScreenSnapz039



トーラス(円環体)ソリッド

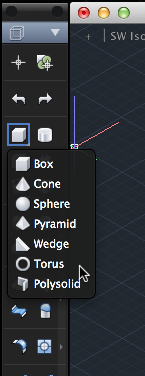

ツールバーから"Torus"(トーラス)を選択します。

ScreenSnapz040

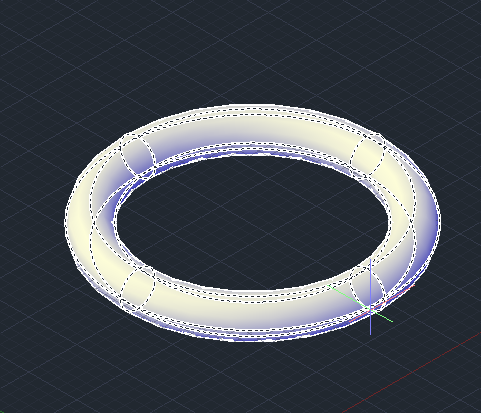

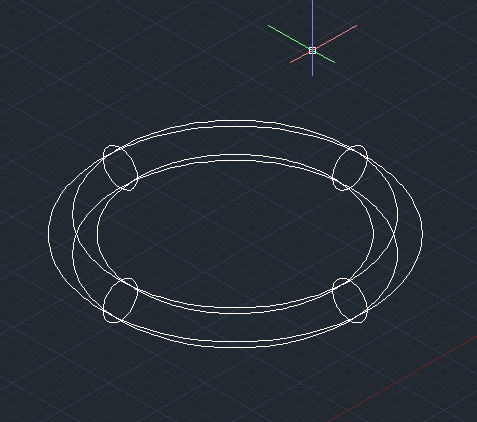

作成された"円環体"のワイヤーフレームとコンセプト

ScreenSnapz041

ScreenSnapz042



ポリソリッド

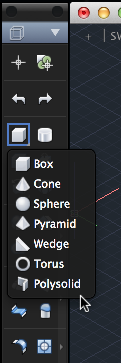

ツールバーから"Polysolid(ポリソリッド)を選択します。

ScreenSnapz043

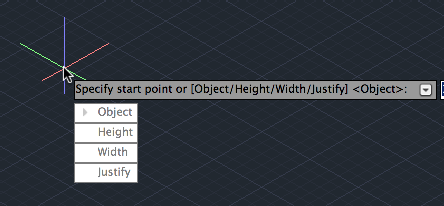

作成するには、あらかじめ幅と高さを指定しておきます。Polysoridを選択後、下矢印キーを押してコマンドオプションからメニューを表示させます。

ScreenSnapz046

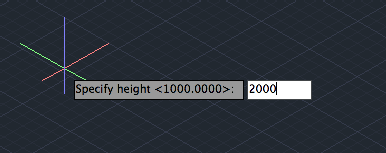

下矢印キーで"Height"(高さ)を選択してエンターを押します。入力画面から任意の数字を入力してエンターを押します。

ScreenSnapz047

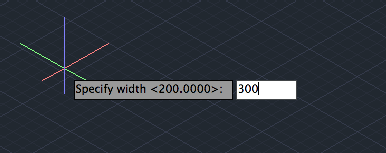

次に再度、下矢印キーを押してコマンドオプションを表示させ、今度は"Width"(幅)を選択してエンターを押します。同じように幅の数値を入力してエンターを押します。

ScreenSnapz048

高さと幅が設定されたら、ポリソリッドの作成になります。1点目、2点目、3点目........を指定していきます。コマンドを終了させるにはエンターキーを押します。

途中でESCを押すとコマンド自体がキャンセルされます。

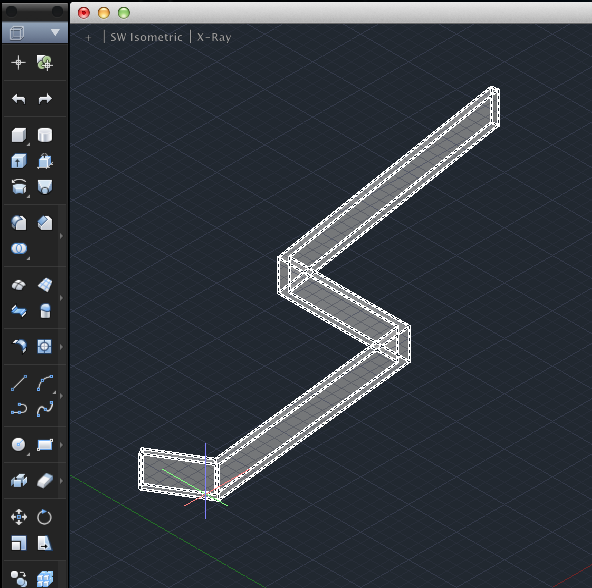

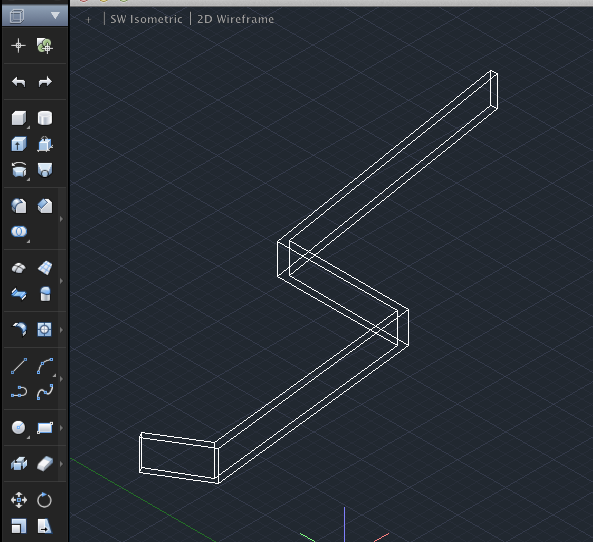

作成された"ポリソリッド"のワイヤーフレームとX線

ScreenSnapz044

ScreenSnapz045

※Autodesk、AutoCAD、AutoCAD LT、DWG、DXFは、米国およびまたはその他の国々における、
Autodesk, Inc.、その子会社、関連会社の登録商標または商標です。
