(10)AutoCAD for Mac 3D機能

AutoCAD for Mac 3D機能  サブオブジェクト選択について


ScreenSnapz235

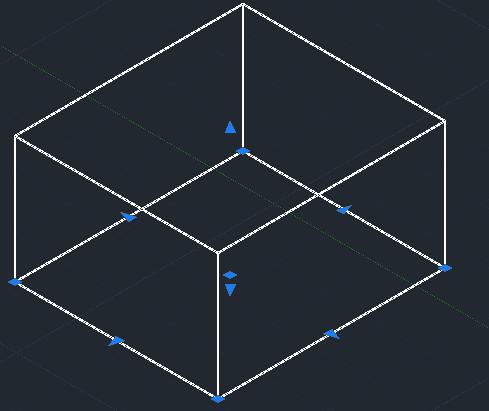

オブジェクトの選択

ソリッドオブジェクト、サーフェスオブジェクト、メッシュオブジェクトを編集するために、オブジェクトを選択する必要があります。オブジェクトを選択した場合にグリップが表示されます。

ScreenSnapz236

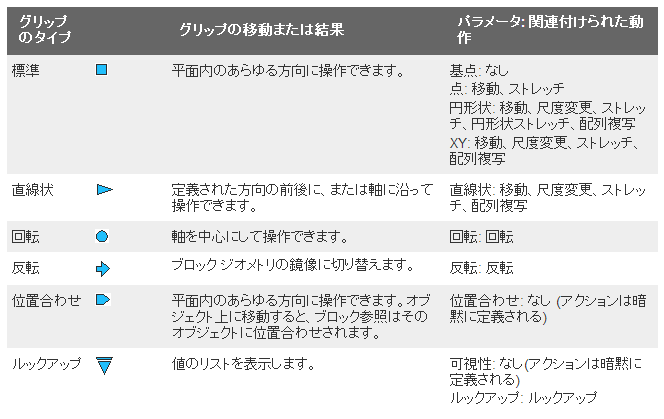

グリップの説明

グリップのタイプにより操作方法が変わってきます。

ScreenSnapz213

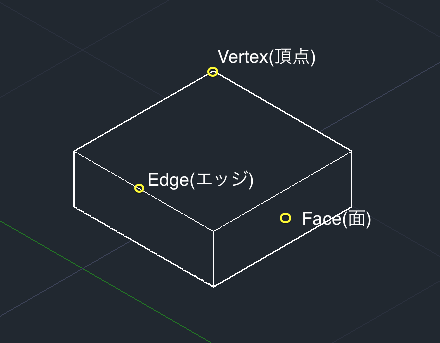

サブオブジェクトの選択

サブオブジェクト選択で編集ができるのは"Face(面)"、"Edge(エッジ)"、"Vertex(頂点)"があります。

ScreenSnapz215



Filtering (フィルタ)

Filtering(フィルタ)を設定することで詳細な編集のコントロールができます。

例えばVertex(頂点)のグリップだけを表示させにはステータスバーの"SubObject Selection Mode"からVertex Filtering (頂点)を選びます。

または画面右クリックのメニューから"Subobject Filter Selection"から選択します。

ScreenSnapz239 ScreenSnapz238a

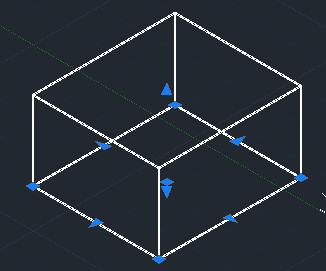

"フィルタなし"でソリッドオブジェクトを選択した状態
ScreenSnapz240

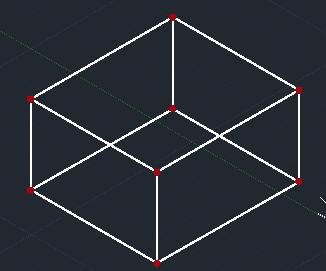

フィルタ項目で"頂点"を選んでオブジェクト全体を選択した場合
ScreenSnapz241 ScreenSnapz245

グリップが赤色になり頂点のグリップだけが表示されます。またカーソルは選択されたフィルタ毎に変化します。

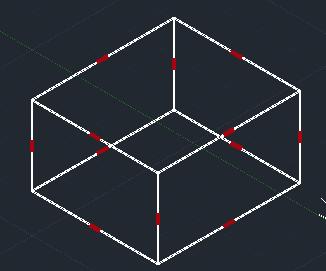

フィルタ項目で"エッジ"を選んでオブジェクト全体を選択した場合
ScreenSnapz243 ScreenSnapz246

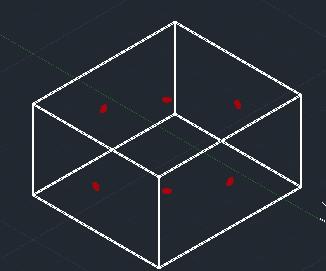

フィルタ項目で"面"を選んでオブジェクト全体を選択した場合
ScreenSnapz244 ScreenSnapz247







CULLING (カリング)

カリングのオンとオフでオブジェクトの隠れている部分のグリップをコントロールできます。

ScreenSnapz251

初期設定では数値が"0"でオフになっています。

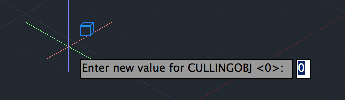

コマンド入力で"CULLINGOBJ"と入力します。数値を入力する画面になりますので"0"(オフ)又は"1"(オン)を入力します。

ScreenSnapz254

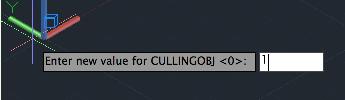

例えばビューにて表示されていない部分(隠れている部分)を選択したくない場合にカリングをオンに設定します。"1"を入力してエンターキーを押します。

ScreenSnapz255

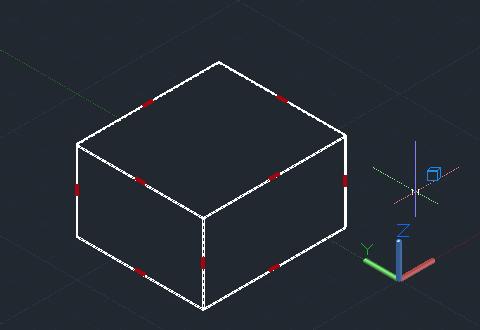

カリング表示がオンの場合(数値が"1")

ScreenSnapz252

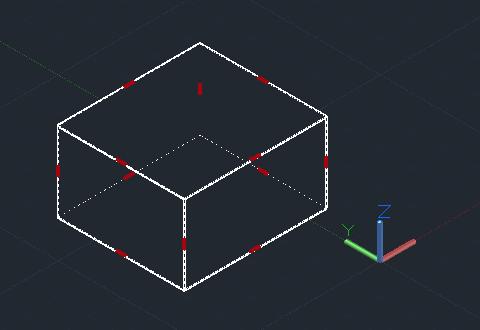

カリング表示がオフの場合(数値が"0")

ScreenSnapz250



Autodesk、AutoCAD、AutoCAD LT、DWG、DXFは、米国およびまたはその他の国々における、
Autodesk, Inc.、その子会社、関連会社の登録商標または商標です
