AutoCAD for Mac 使い方 ≫ (4)基本操作 ≫ ⑧二つのビューポート



⑧二つのビューポート

ビューポートにはモデルビューポートとレイアウトビューポートがあります。同じビューポートという名前なので注意が必要です。

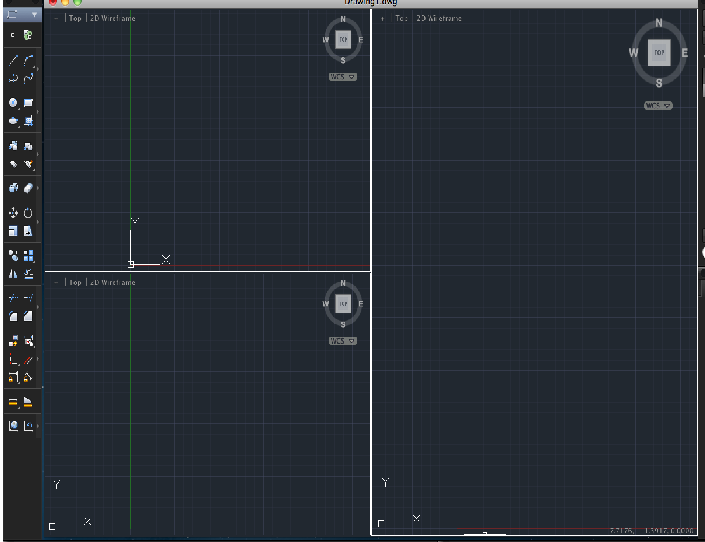

モデルビューポート

モデルビューポートとはモデルタブにて作図領域を二つに分けたり3つに分けたりする機能でビューポート同士が重なり合うことはありません。

item7



モデルビューポートの作成

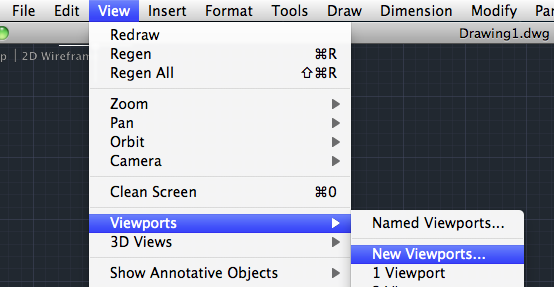

モデルビューポートの作成方法はメニューバーの"View"から"Viewports"→"New Viewports"を選択します。

item8

item9

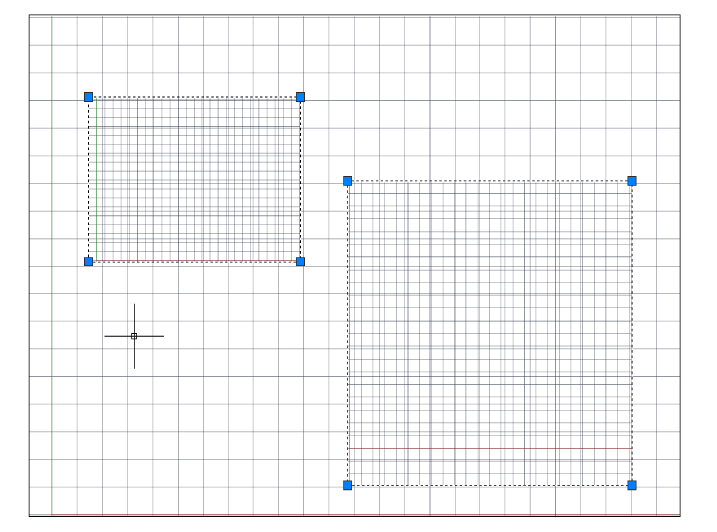

レイアウトビューポート

レイアウトビューポートとはレイアウトタブにて作成、配置するモデルタブにて作図したオブジェクトを表示するための窓です。

item10



レイアウトビューポートの作成

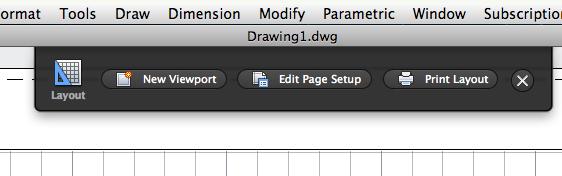

レイアウトビューポートを作成するためには、レイアウトタブにて画面上部の"New Viewport"をクリックします。

item11

レイアウトビューポートの操作方法は"レイアウト印刷"で詳しく説明しています。
