AutoCAD for Mac 使い方 ≫ (2)インタフェース ≫ 極トラッキング



AutoCAD LT for Macの極トラッキング(Polar Tracking)

item12

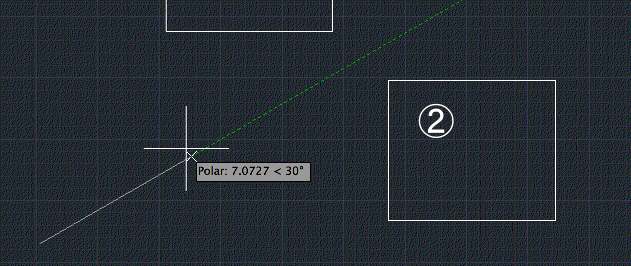

極トラッキングとは簡単に説明すると角度の道標のような感じです。ステータスバーでPolar Trackingをオンにすることで有効になります。あらかじめ設定してある角度毎に基準線(緑色の破線)が表示され簡単に角度を合わせることができるようになっています。

item5

Polar Trackingにより角度の位置を合わせた状態で距離を入力することで必要な角度及び距離の線分等を作図することができます。



極トラッキングの設定

ステータスバーの極トラッキングを右クリックして表示される角度にチェックすることで簡単に設定できます。

item13

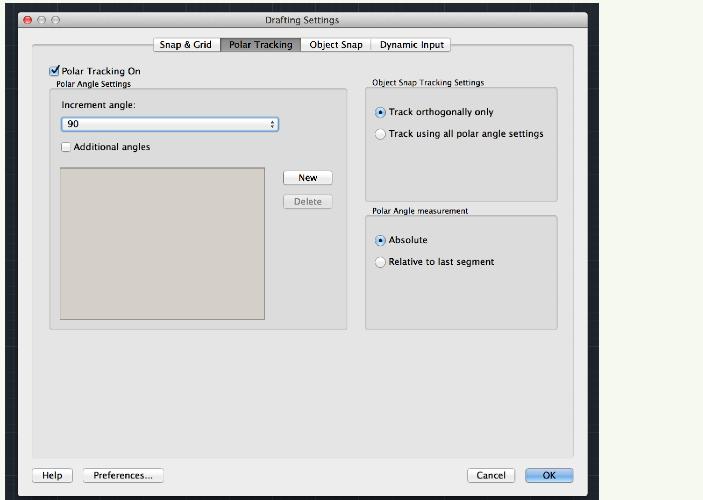

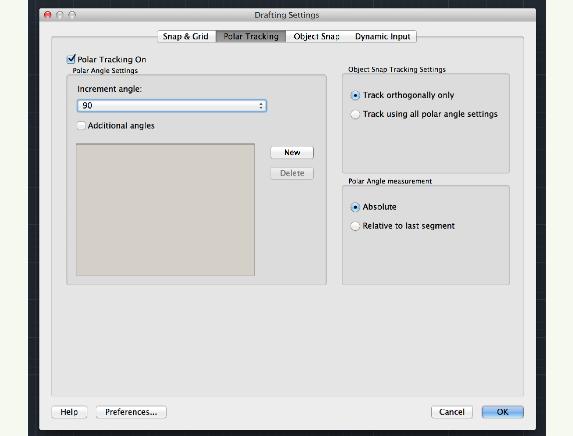

また任意の角度を作成するには、ステータスバーのPolar Trackingを右クリックして表示されるメニューからSettingを選択します。次にタブの中から"Polar Tracking"を選択します。極角度を追加することで任意角度でも使用できます。

item6



その他の設定



item8
