オートコンプリート機能について

AutoCAD 2012 for Macからはオートコンプリート機能が使えるようになっています。これは例えばLINEという線分コマンドを実施したい場合、Lを入力するだけで様々なLから始まるコマンド候補を表示してくれるとても便利な機能です。



①コマンド入力とは

AutoCADではリボンの作図ツール等を使用しなくてもコマンドラインにコマンド名を入力することで作図等を行うことができます。

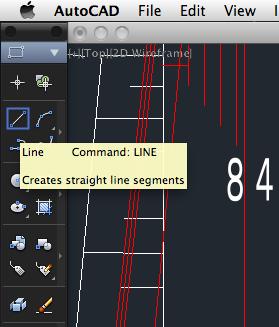

例えば"Line(線分)"を作成するときに普通はルールバーの"Line(線分)"を選択して作図をします。

item8

線分ツールを使用しないでコマンドラインからコマンド名を入力してみます。作図領域に直接"LINE"と入力してエンターを押します。(コマンドラインにLINEと入力されたことと同じです。)

item9item3

そうすると"線分"ツールと同じように作図できます。これがコマンド名の入力です。





②エイリアスとは

エイリアスとはコマンド名の省略です。例えば初期設定で先ほどの"線分"のコマンド名は"LINE"ですがエイリアスは"L"と1文字となっています。

実際にエイリアスで作図してみます。作図領域に"L"と入力してエンターを押してみます。線分コマンドが実行されました。

item5item6





③エイリアスの編集

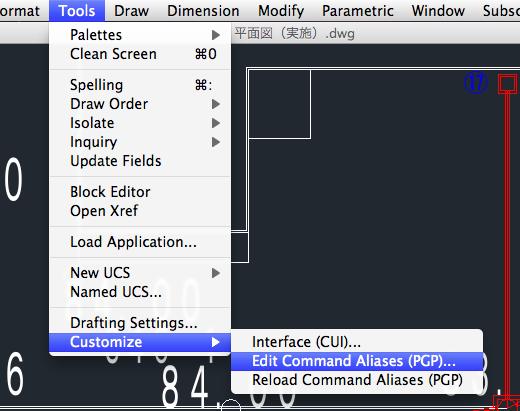

エイリアスはacad.pgpファイルで(AutoCADLTでは"acadlt.pgp")定義されています。このファイルを編集して自分のエイリアスを作成することもできます。メニューバー"Tools""Customize"の"Edit Command Aliases(エイリアスを編集)"を選択します。

item7

ファイルを修正して、初期設定のエイリアスを変更したり、新規に追加したりもできます。編集後に保存したら有効になります。(既存のファイルのバックアップは必要だと思います。)



コマンドの種類 こちら



⑤エイリアス一覧"AutoCAD2010のコマンドエイリアス"を参考にしてください。



⑥ショートカット こちら
