(9)AutoCAD for Macのモデル印刷・レイアウト印刷・異尺度設定・印刷スタンプ

  1. モデル印刷

  2. レイアウト印刷

  3. 異尺度の設定

  4. 印刷スタンプ


AutoCADの重要な作業として印刷があります。AutoCADの場合はJWCAD等と比べ印刷設定が多くて、色々な印刷方法があり初心者の場合だと少し難しく感じると思います。ここでは簡単に印刷ができるように説明していきます。実際にはモデル印刷とレイアウト印刷があります。

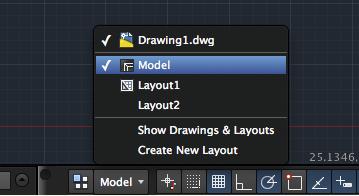

モデルとレイアウトの切り替え

item3



モデル印刷とは

  1. 最初からある程度縮尺、用紙の大きさを決め、それにあわせて図面枠、表題欄を配置して作図していく方法。ここのサイトのダウンロードできる図面枠もこの方法が前提です。実際に鉛筆で書く方法と一緒なので、概念がわかりやすくこのサイトでも作図の基本にしています。レイアウトは使用しません。

レイアウト印刷とは

  1. モデルには縮尺は考えずオブジェクトを適当な場所に作図します。図面枠、表題欄は後でブロックとして配置し(またはビューポートに設置)、レイアウトにビューポートを作成しながら構成していきます。





①モデル印刷の基本的な流れ

 作図(モデルに枠、表題、注釈等全てを印刷通りに作図、レイアウトは使用しない)

 ↓

 モデルでページ設定(使用プリンタの設定、縮尺、印刷範囲等)

 ↓

 モデルで印刷(ページ設定画面で作成した設定を選択して印刷)

②レイアウト印刷の基本的な流れ

 作図(モデルで作図)

 ↓

 レイアウトでページ設定(使用プリンタ、用紙サイズ等)

 ↓

 ビューポートの配置

 ↓

 レイアウトで印刷(ページ設定画面で作成した設定を選択して印刷)

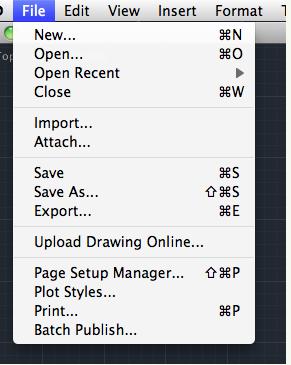

印刷に関する部分はFileにあります。

item5
