AutoCAD for Mac 3D機能  フィレットエッジ(Chamfer Edge)



AutoCAD2015 for Mac
ScreenSnapz057 ScreenSnapz058

ここではツールバーを"Modeling"で説明します。

ScreenSnapz325




フィレットエッジ(Fillet edges)とは

ソリッドオブジェクトの角を丸くするコマンドです。

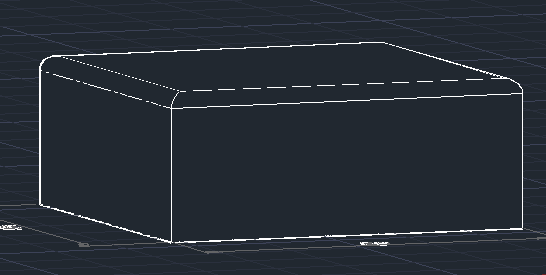

ScreenSnapz031

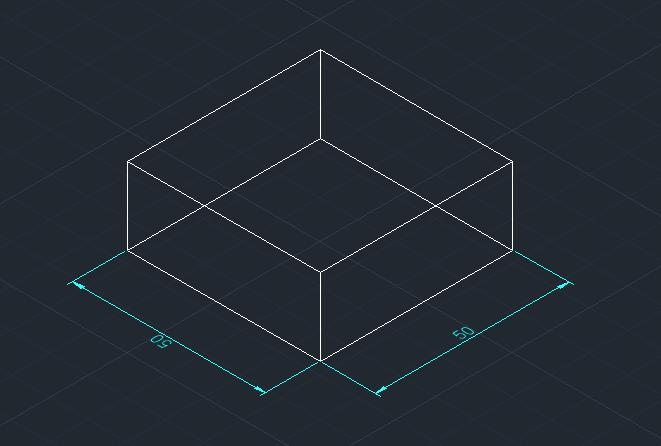

例えば幅が50mm×50mmで高さが20mmの直方体があるとします。

ScreenSnapz066

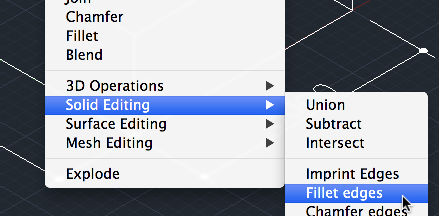

ツールバーからFillet edges(フィレットエッジ)を選択するか、メニューバーの"Modify"から"Solid Editing"→"Fillet Edges"を選択します。

ScreenSnapz1  ScreenSnapz2

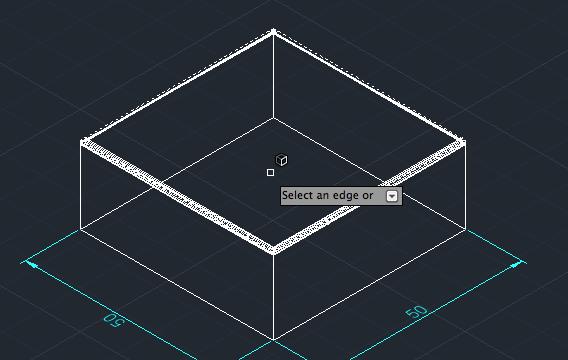

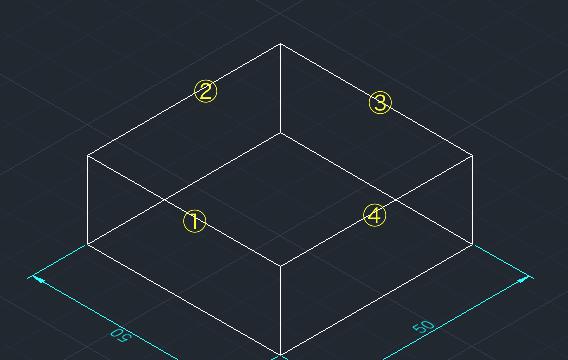

"Select an edge or (エッジを選択または)"となりますので下図①〜④をクリックしていきます。

ScreenSnapz067

④をクリックしたらエンターキーを押し選択したエッジを確定します。

ScreenSnapz068

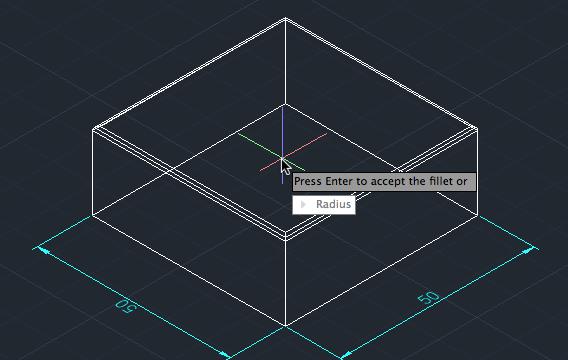

次に"Press Enter to accept the fillet or( ....フィレット受け入れ または)"となりますのでエッジの距離を指定します。下矢印キーを押して"Radius(半径)"が表示されていることを確認しエンターキーを押します。

ScreenSnapz069

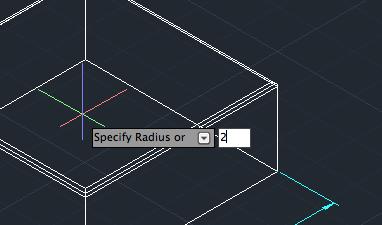

"Specify Radius or (半径を指定 または)"となりますので"2"を入力しエンターキーを押します。

ScreenSnapz070

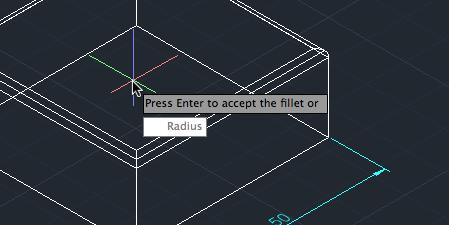

"Press Enter to accept the fillet or (エンターを押してフィレットを受け入れ または)"となりますのでエンターキーを押して確定します。

ScreenSnapz071

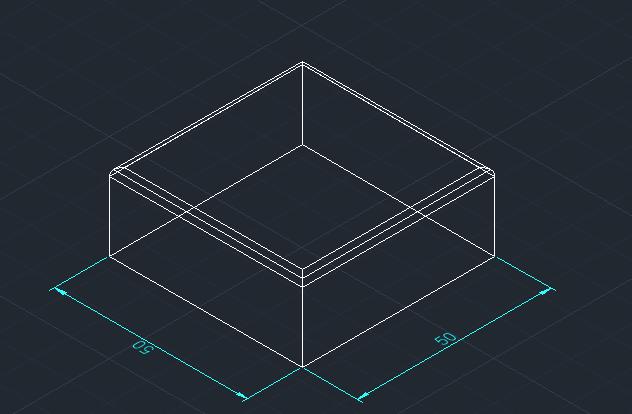

これで面取りエッジコマンドが完了しました。

ScreenSnapz072

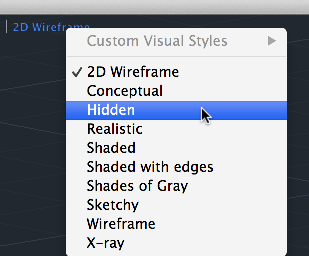

ワイヤーフレーム表示では少し分かりにくいのでHidden(隠線処理)で確認しました。

ScreenSnapz073

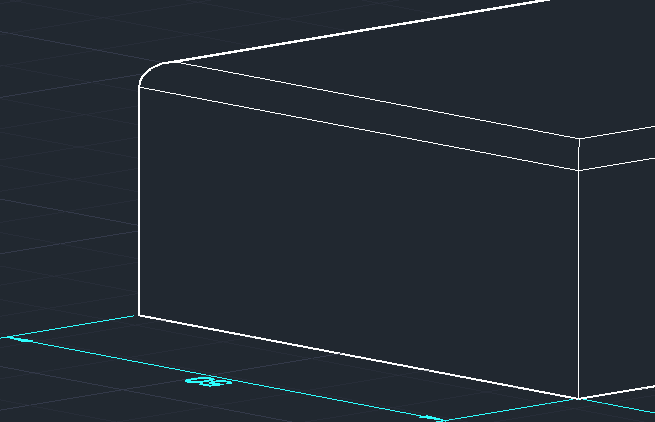

半径2mmの曲線で丸まっています。

ScreenSnapz074
