AutoCAD for Mac 使い方 ≫ (5)実践作図 ≫ ⑤寸法線の配置



⑤寸法線の配置

寸法線を付けてみましょう。

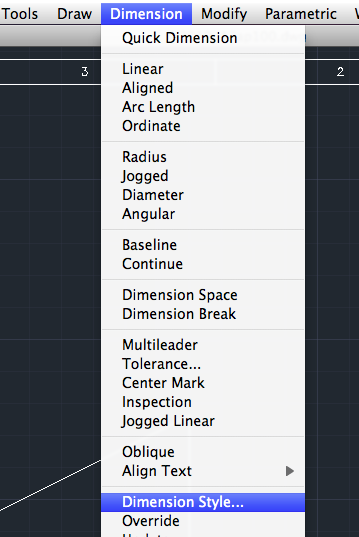

スタイル設定を確認したいと思います。メニューバーの"Dimension"の"Dimension Style.."をクリックします。

item18

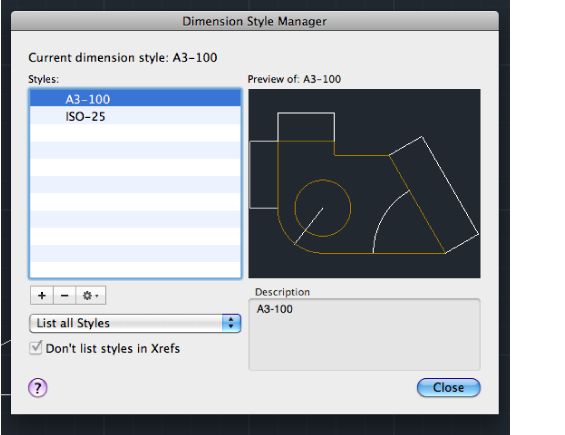

そうすると寸法スタイルマネージャーがでます。

item17

A3-100という名前のスタイルは当サイトであらかじめ作成しておいたスタイルとなっています。詳細な設定はある程度慣れてきてからするとして今回は必要最低限の確認をします。

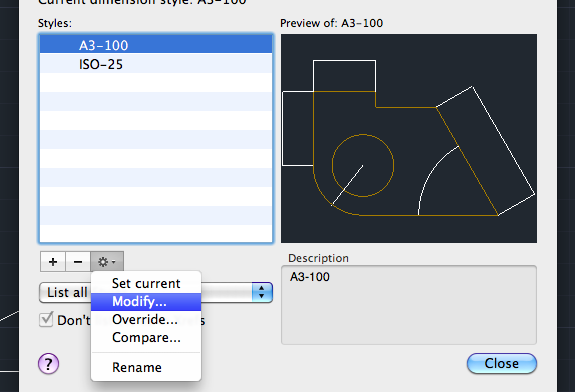

下図のModefy..クリックします。

item3

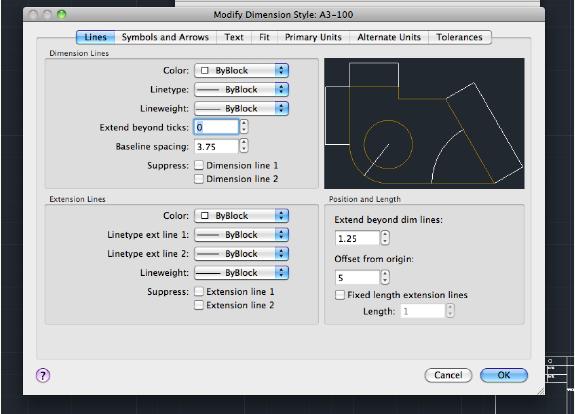

寸法スタイル管理ダイアログが開きます

item5

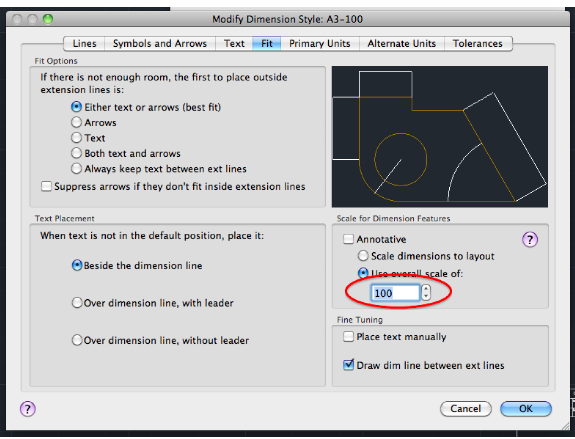

"Fit"タブで下図の赤枠の数字を確認してみます。これが"100"ということは1:100の縮尺になっているということになります。その他色々ここで設定できます。とりあえず確認できたので寸法スタイルの画面をすべて閉じます。

item6



それでは三角形の底辺に寸法線を付けてみます。ツールバーの"Linear"(長さ寸法記入)を選択します。

item8

この状態で始点と終点を指定します。

底辺の左側角にカーソルを持って行くと交点でスナップされます。そこでまず始点を指定します。

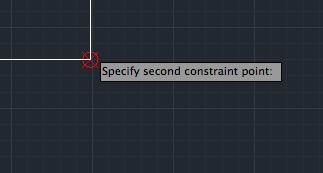

そのまま底辺右角にカーソルを持って行くと交点付近でスナップされます。

item9

終点を指定できました。あとは寸法線を表示させたい場所まで下にカーソルを動かして任意の場所でクリックします。

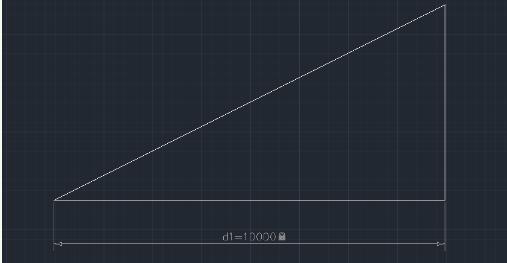

これで底辺の寸法"d1=10000"と表示されたと思います。(最初に作図下のは20mでしたが前回、縮小したので10mになっています。)

item10

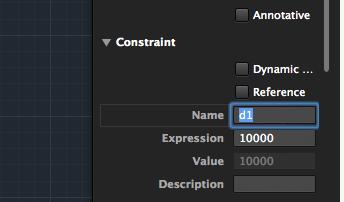

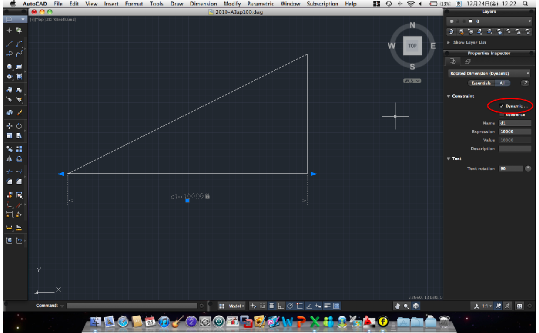

ちなみにこの寸法線には"Dynamic"にチェックが付いているため拡大、縮小と同時に寸法線も拡大、縮小されます。これを外すには寸法線を選択した状態で、下図の赤枠のチェックを外します。

item14

また"d1="という文字は自由に変更することができます。

item13

次に斜距離の寸法線を付けたいと思います。先ほどの長さ寸法記入は画面に対して90°方向につきます。

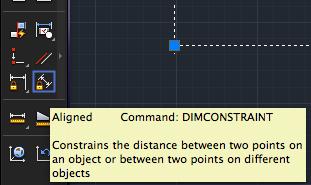

斜線に付ける場合はリボンの「ツールバーの"Aligned"(平行寸法記入)を選択します。

item12

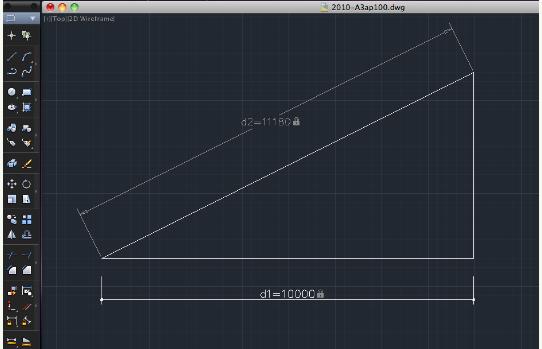

左角にスナップさせ次に三角形の頂点角にカーソルを移動してクリック。寸法線を表示させたい場所でクリック。これで出来たと思います。

item11
