AutoCAD for Mac 使い方 ≫ (7)コマンド・エイリアス ≫ ショートカット(ver.2017)

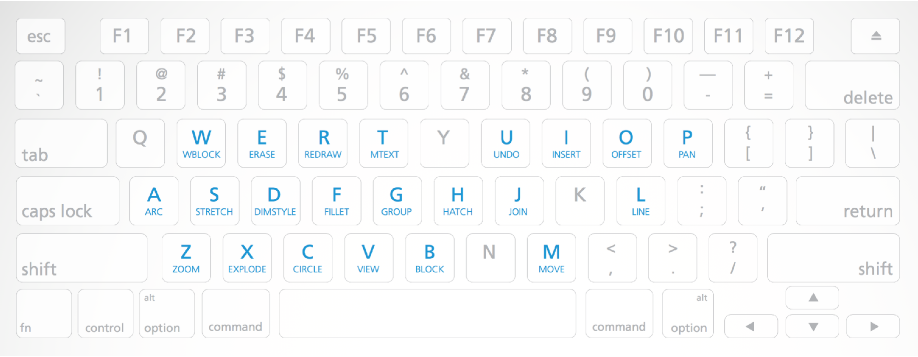

①ワンキーショートカット

ScreenSnapz003

A  ARC / Creates an arc.

R  REDRAW / Refreshes the display in the current viewport.

J  JOIN / Joins similar objects to form a single, unbroken object.

Z  ZOOM / Increases or decreases the magni cation of the view in the current viewport.

W  WBLOCK / Writes objects or a block to a new drawing le.

S  STRETCH / Stretches objects crossed by a selection window or polygon.

X  EXPLODE / Breaks a compound object into its component objects.

E  ERASE / Removes objects from a drawing. D DIMSTYLE / Creates and modies dimension styles.

C  CIRCLE / Creates a circle.

F  FILLET / Rounds and llets the edges of objects.

V  VIEW / Saves and restores named views, camera views, layout views, and preset views.

T  MTEXT / Creates a multiline text object. G GROUP / Creates and manages saved sets of objects called groups.

B  BLOCK / Creates a block de nition from selected objects.

H  HATCH / Fills an enclosed area or selected objects with a hatch pattern, solid ll, or gradient ll.

U  UNDO / Reverses the most recent action. M MOVE / Moves objects a speci eddistance in a speci ed direction.

I  INSERT / Inserts a block or drawing into the current drawing.

O  OFFSET / Creates concentric circles, parallel lines, and parallel curves.

L  LINE / Creates straight line segments.

P  PAN / Moves the view planar to the screen.




②ホットキー



Cmd-1 Opens or closes the Tool Sets palette.

Cmd-2 Opens or closes the Content palette.

Cmd-3 Opens or closes the command window.

Cmd-4 Opens or closes the Layers palette.

Cmd-5 Opens or closes the Inspector palette.

Cmd-6  Toggles the status bar.

Cmd-7 Opens or closes the Reference Manager palette.

Cmd-8 Opens or closes the Project Manager palette.

Cmd-9 Opens or closes the Material Browser palette.

Cmd-/ Launches the online help (browser).

Cmd-E Displays the Export Data dialog.

Cmd-F Displays the Find and Replace dialog.

Cmd-G Groups selected objects.

Cmd-I Displays the Properties Inspector palette.

Cmd-R Regenerates the current viewport.

Cmd-W Closes the current drawing.

Cmd-+  Zooms in 2x.

Cmd--  Zooms out 0.5x.

Cmd-, Displays the Application Preferences dialog.

Cmd-. Displays the Quick View dialog.

Shift-Cmd-C Displays the color palette.

Shift-Cmd-; Displays the Check Spelling dialog.
