(10)AutoCAD for Mac 3D機能
AutoCAD for Mac 3D作図 ｢スイープ(Sweep)｣コマンド
ある断面を作成しておき、パスに沿ってスイープすることにより3Dソリッドまたはサーフェスを作成します。

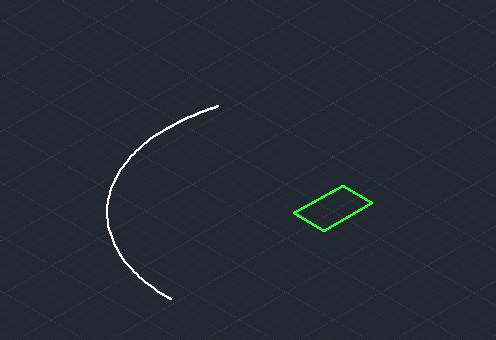

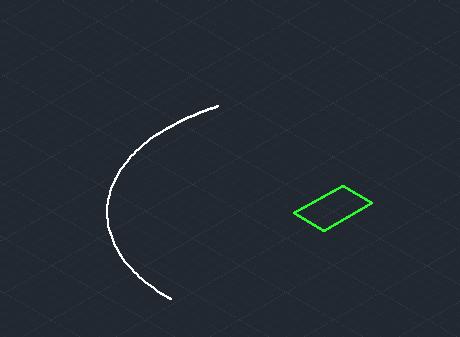

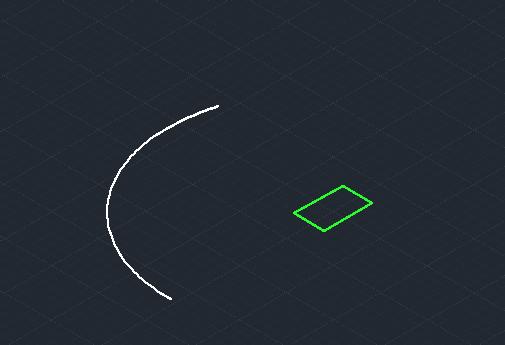

基本的なスイープソリッド作成 例えば下図のような曲線（パス）と四角形（外形線）がある場合

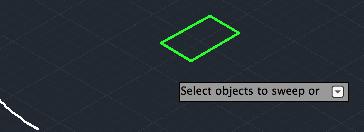

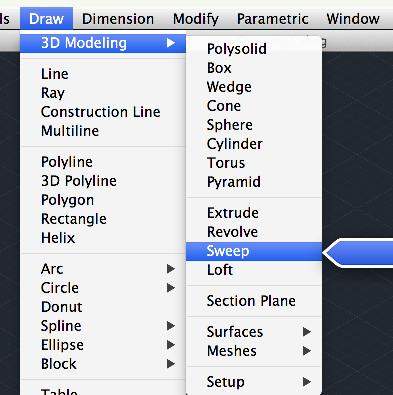

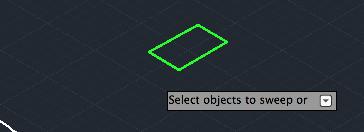

メニューバーの"Draw"→"3D Modeling"から"スイープ(Sweep)"をクリックします。"Select objects to sweep or"となりますので、緑色の四角形（外形線）をクリックしてエンターを押します。

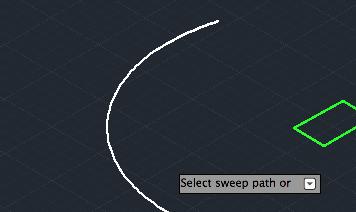

次に"Select sweep path or"となりますので、曲線（スイープパス）をクリックします。

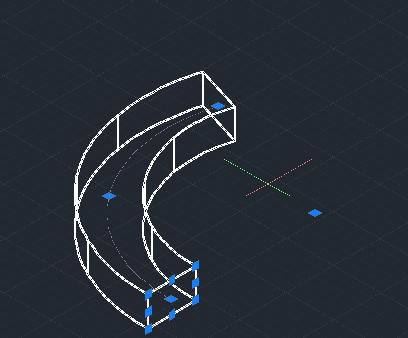

3Dソリッドが作成されました。

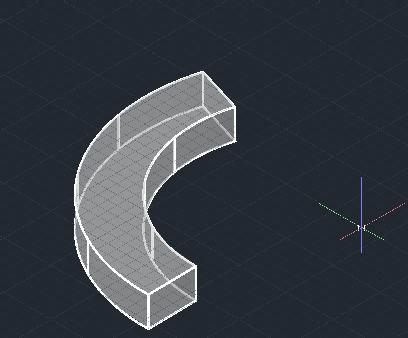

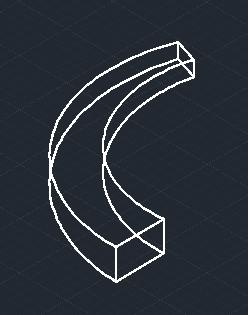

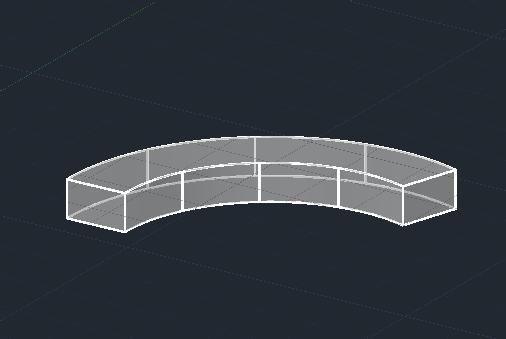

表示方法を"X-Ray"に変更してみます。

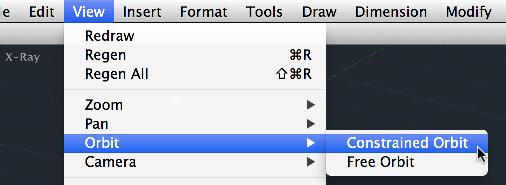

オービットで回転してみます。
コマンドオプション "Alignment（位置合わせ）" 外形線をパスの接線方向に垂直に位置を合わせるかどうかを指定します。

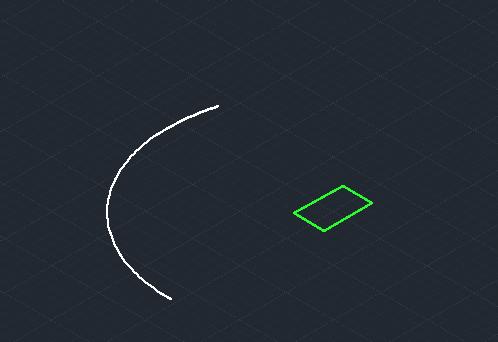

例えば下図のような曲線（パス）と四角形（外形線）がある場合

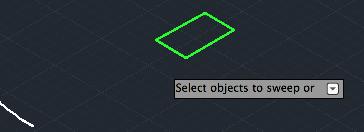

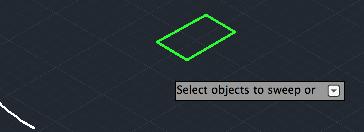

ホームの"作成"パネルから"スイープ"をクリックします。"Select objects sweep or"となりますので、緑色の四角形をクリックしてエンターを押します。

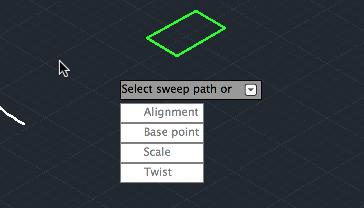

次に"Select sweep path or"となりますので、ここで下矢印キーを押します。コマンドオプションが表示されますので下矢印キーを押して"Alignment（位置合わせ）"を選択します。

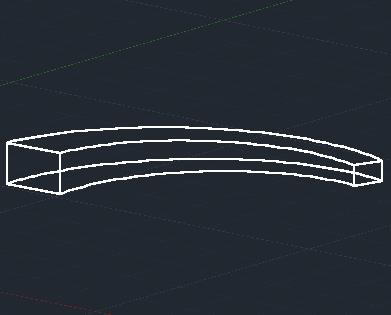

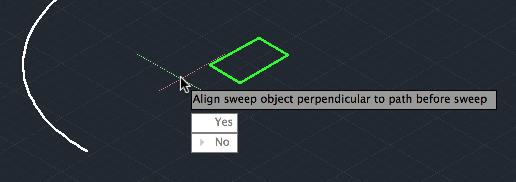

スイープオブジェクトをパスに対して垂直に位置合わせしない場合は、"No"を選択します。
コマンドオプション "Base point（基点）" 外形線の基点を指定します。 例えば下図のような曲線（パス）と四角形（外形線）がある場合

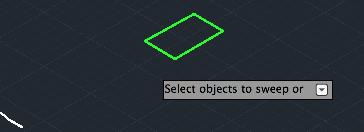

ホームの"作成"パネルから"スイープ"をクリックします。"Select objects to sweep or"となりますので、緑色の四角形をクリックしてエンターを押します。

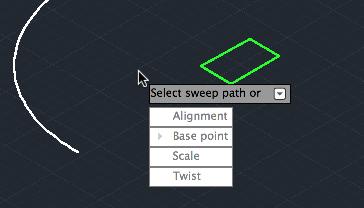

次に"Select sweep path or"となりますので、ここで下矢印キーを押します。コマンドオプションが表示されますので下矢印キーを押して"Base point（基点）"を選択します。

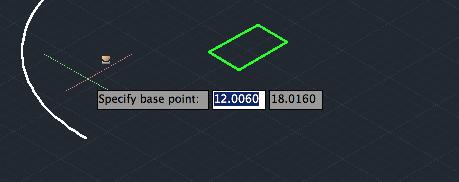

基点を入力します。
コマンドオプション "Scale（尺度）" パスの始点から終点までスイープに適用される尺度を指定します。 例えば下図のような曲線（パス）と四角形がある場合
ホームの"作成"パネルから"スイープ"をクリックします。"Select objects sweep or"となりますので、緑色の四角形をクリックしてエンターを押します。

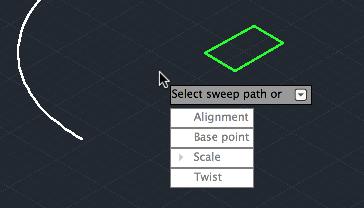

次に"Select sweep path or"となりますので、ここで下矢印キーを押します。コマンドオプションが表示されますので下矢印キーを押して"Scale（尺度）"を選択します。

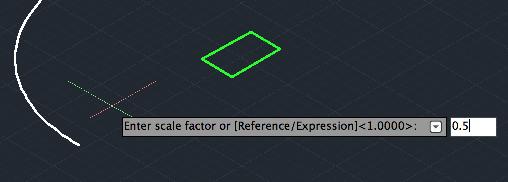

尺度を入力します。ここでは"0.5"と入力します。
下図の様になりました。
コマンドオプション "Twist（傾斜角度）" 例えば下図のような曲線（パス）と四角形がある場合
ホームの"作成"パネルから"スイープ"をクリックします。"Select objects to sweep or"となりますので、緑色の四角形をクリックしてエンターを押します。

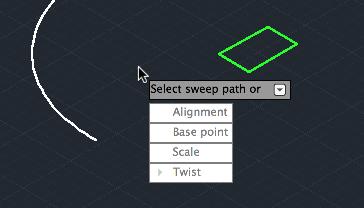

次に"Select sweep path or"となりますので、ここで下矢印キーを押します。コマンドオプションが表示されますので下矢印キーを押して"Twist（傾斜角度）"を選択します。

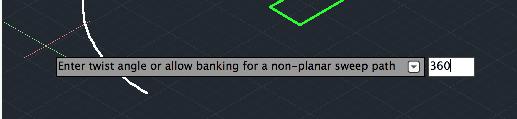

傾斜角度を入力します。ここでは"360"と入力しました。

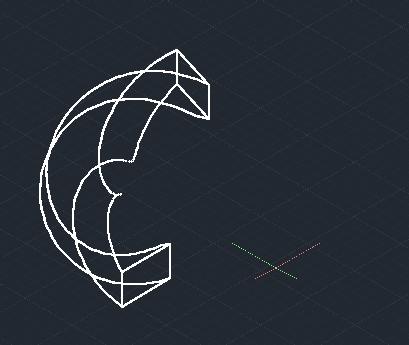

下図の様になりました。

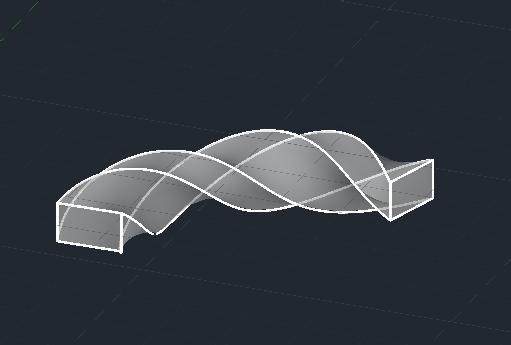

下図は"X-Ray"に表示を変更してオービットで回転させています。
