トップページ > AutoCAD for Mac 使い方

[はじめて使うAutoCAD LT]  [作図フロー]  [AutoCAD for Mac]  [AutoCAD 3D入門]  [DWG TrueView使い方]  [ダウンロード・各種データ]  [DraftSight 使い方]


AutoCAD for Mac 使い方 ≫ (3)体験版インストール ≫ ダウンロード・インストール

2018/12/01 最新版AutoCAD 2019 for Macの体験版がダウンロードできます。

2017/12/01 最新版AutoCAD 2018 for Macの体験版がダウンロードできます。

2016/12/13 最新版AutoCAD 2017 for Macの体験版がダウンロードできます。

2015/12/13 最新版AutoCAD 2016 for Macの体験版がダウンロードできます。



ダウンロード方法

AutoCAD for Mac体験版 AutoCAD LT forMac体験版

上記サイトからMacトライアル版をダウンロードします。









インストール方法

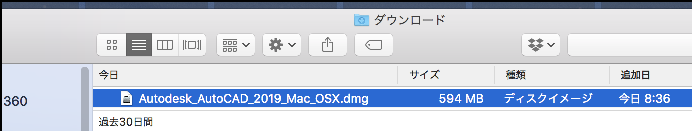

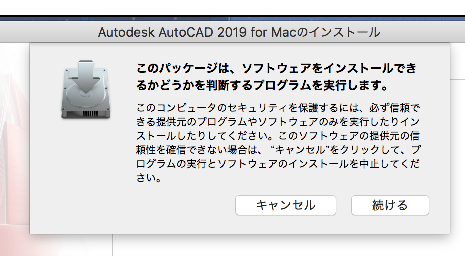

解凍されてインストーラーが表示されます。表示されない場合はダウンロードしたDMGファイルをダブルクリックします。

ScreenSnapz027

ScreenSnapz028

ScreenSnapz029

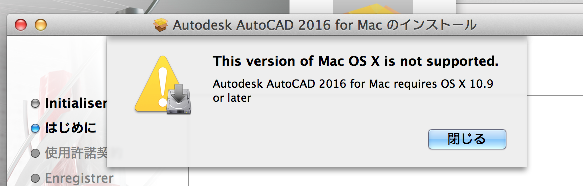

MacのOSが対応していない場合インストールできませんのでOSのアップグレードが必要です。

ScreenSnapz069

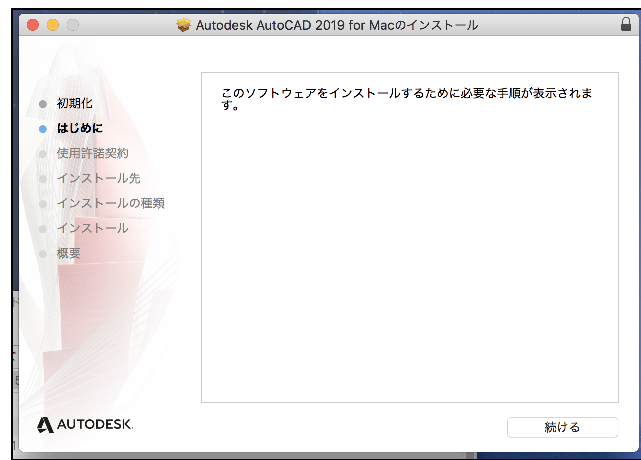

下の画面になったら続けるをクリックします。

ScreenSnapz031

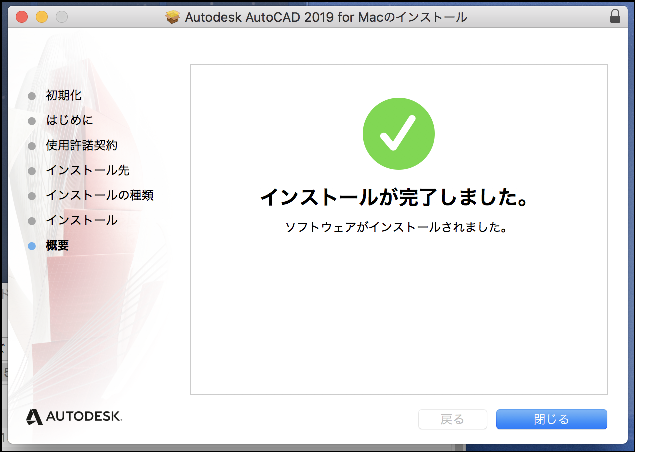

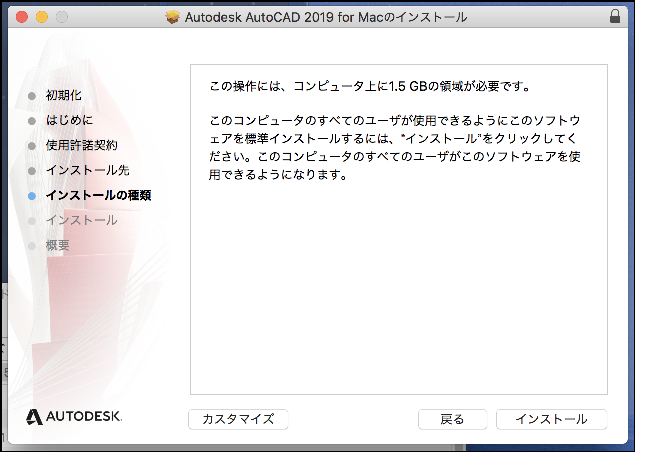

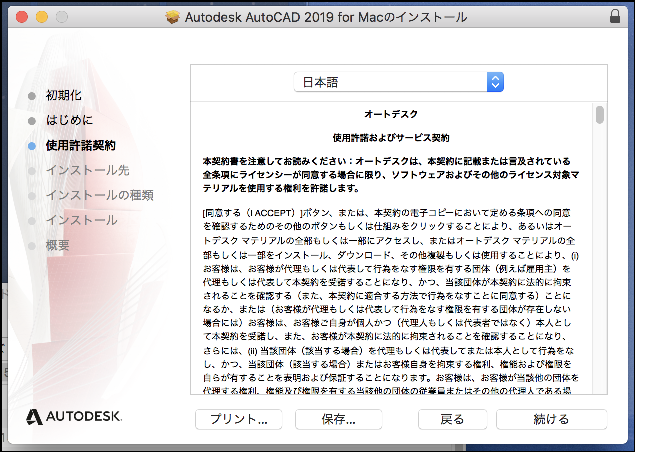

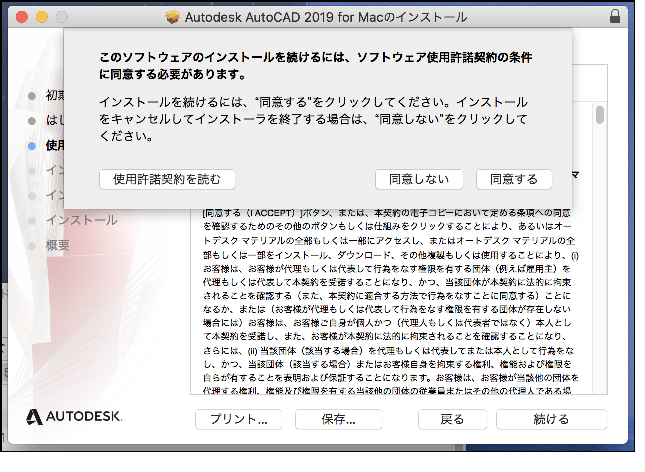

そのほかにも同じような内容が表示されますが、"続ける""同意"をクリックしていきます。

ScreenSnapz032ScreenSnapz033ScreenSnapz034ScreenSnapz036



プログラムの起動

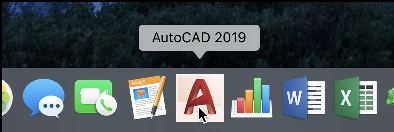

下図のアイコンをクリックして起動します。

ScreenSnapz037

旧バージョンがある場合は次のダイアログが表示されます。設定を引き継ぐ場合はOK、初期設定の状態でスタートする場合はキャンセルをクリックします。

ScreenSnapz038



体験版の場合は"体験版を開始"を選択します。

アクティベーションの場合は"シリアル番号を入力"を選択します。

ScreenSnapz040

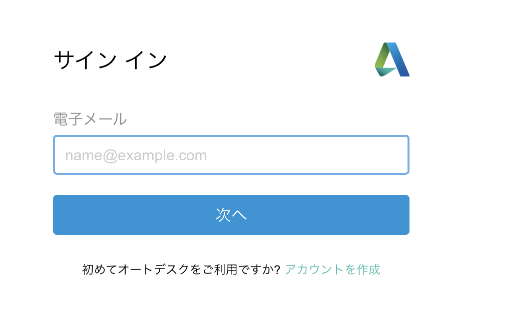

autodeskアカウントのサインイン画面になります。アカウントについてはこちらを参照してください。

"autocad共通マニュアル-アカウント"

ScreenSnapz041

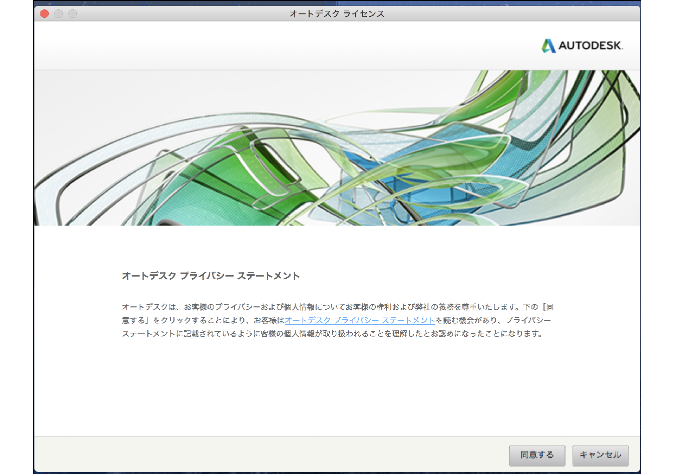

シリアル番号を入力を選択した場合は下図のようになります。

ScreenSnapz042

同意するをクリックします。

ScreenSnapz043

"実行"をクリックすると体験版となります。

ScreenSnapz048

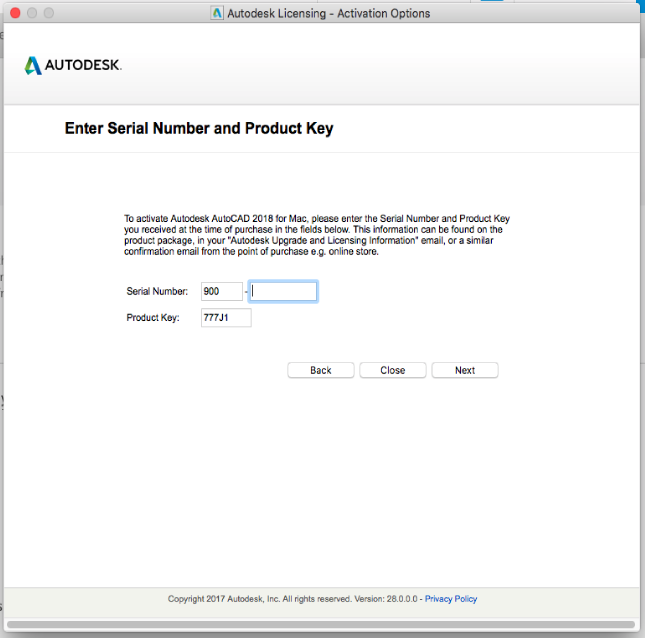

下図はシリアルナンバー登録画面

ScreenSnapz470

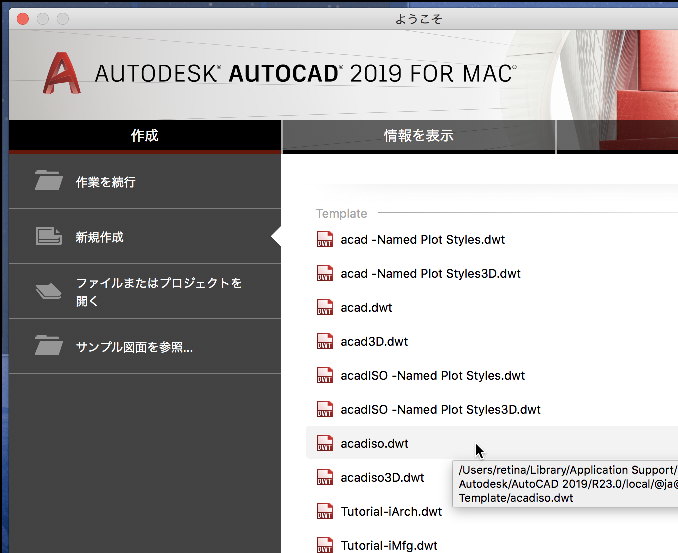

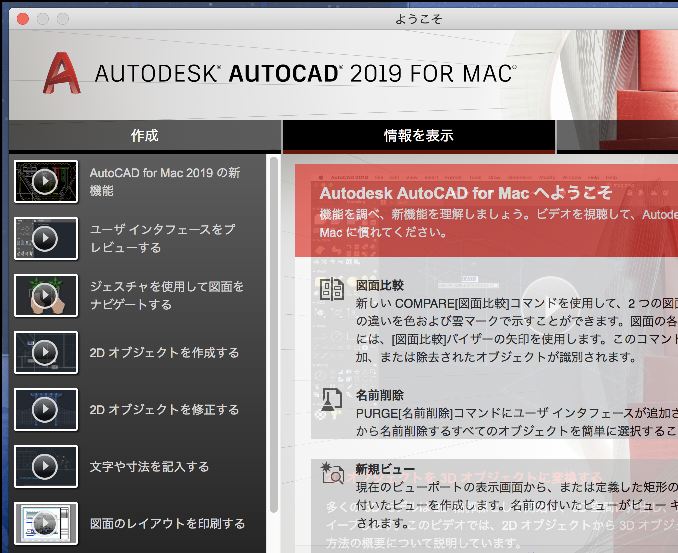

最初の画面は下図の様な画面になると思います。ここでテンプレートファイルを選択します。一般的なacadiso.dwtを選択します。

ScreenSnapz044ScreenSnapz045

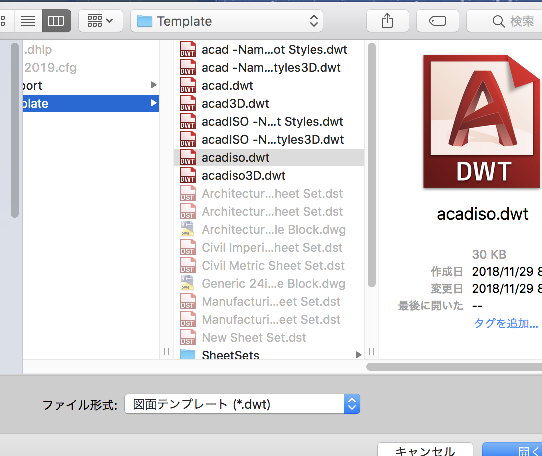

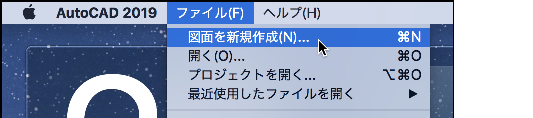

ここでキャンセルを選択した場合、画面が消えます。この場合メニューからテンプレートを選択できます。

ScreenSnapz049

ScreenSnapz050



※この画面を表示させないですぐにAutoCADの画面にしたい場合は、左下にある"Display at start up"のチェックを外します。次回の起動時からすぐにCAD画面になります。

ScreenSnapz1

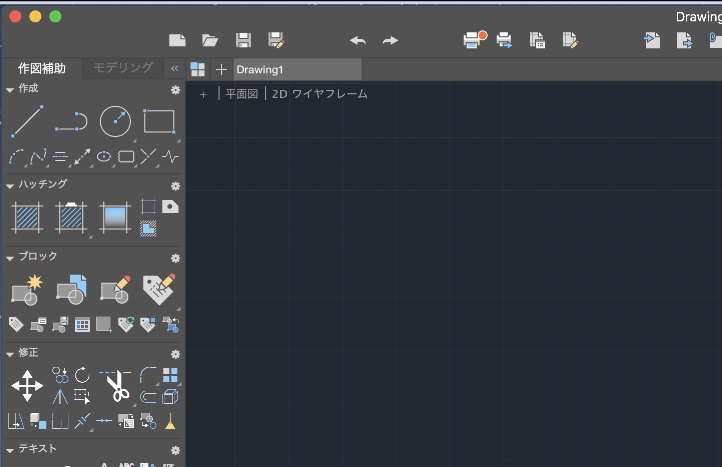

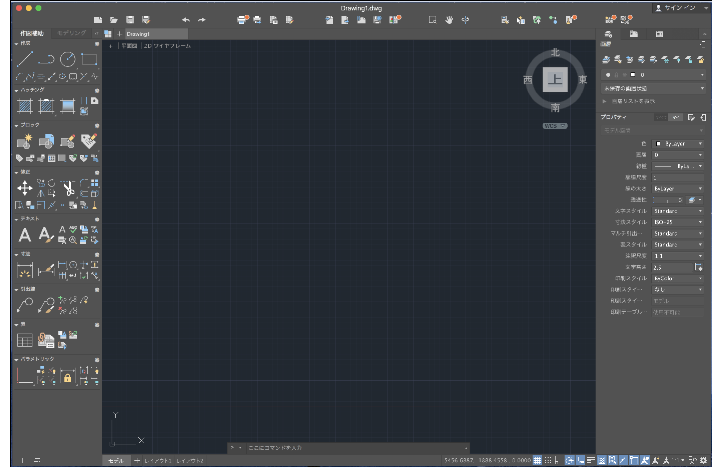

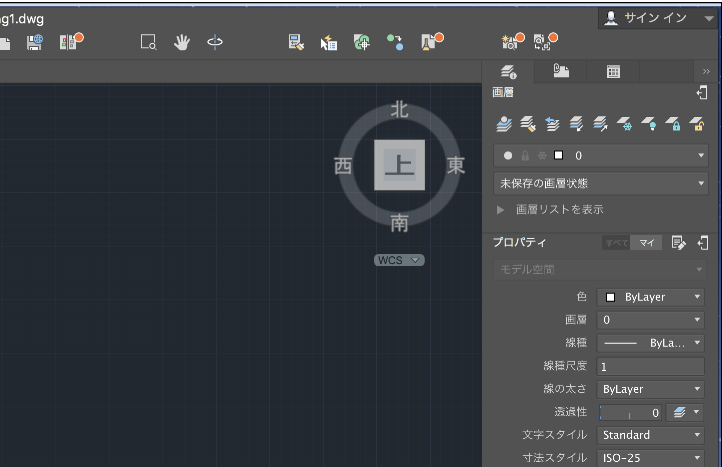

AutoCAD 2019 for Mac の画面です。今回のバージョンから日本語対応になっています。

ScreenSnapz047

ScreenSnapz046ScreenSnapz2



ScreenSnapz3

Autodesk、AutoCAD、AutoCAD LT、DWG、DXFは、米国およびまたはその他の国々における、
Autodesk, Inc.、その子会社、関連会社の登録商標または商標です
