AutoCAD for Mac 3D作図 平面オブジェクトを回転させて3D 「Revolve(回転)」コマンド

ScreenSnapz061

コマンド REVOLVE  短縮コマンド REV

ScreenSnapz080



2Dオブジェクトを回転させて3Dソリッドまたはサーフェスを作成できます。

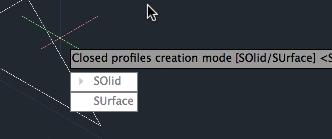

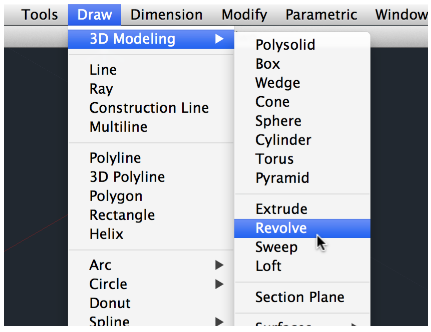

メニューバーからDraw-3D Modeling-"Revolve(回転)"をクリックして、下矢印キーでコマンドオプションを表示し"MOde(モード)"を選択した場合、"SOlid(ソリッド)"もしくは"SUrface(サーフェス)"を選択できます。

 ScreenSnapz069 ScreenSnapz070



閉じた線分から回転させてソリッドを作成

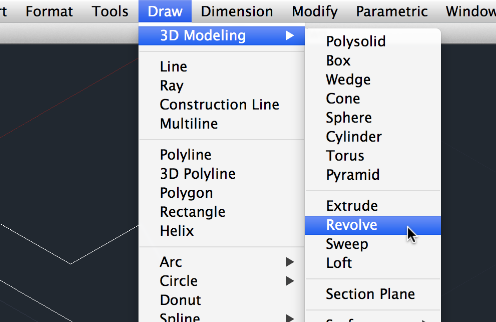

例えば下図のようなポリラインで作成した2Dオブジェクトがあった場合、メニューバーからDraw-3D Modeling-"Revolve(回転)"を選択します。

ScreenSnapz052

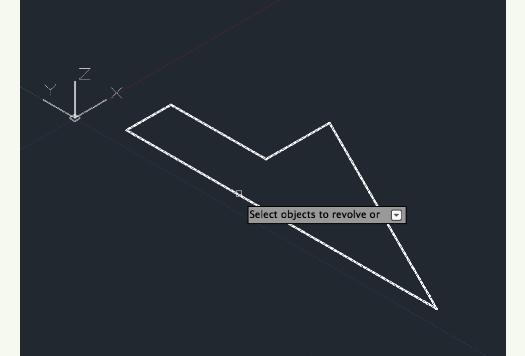

回転するオブジェクトを選択となりますので、オブジェクトをクリックしてエンターキーを押します。

ScreenSnapz062

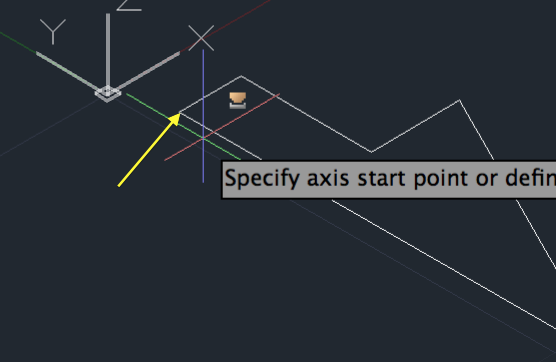

次に"軸の始点を指定"となりますのでY軸方向の1点目をクリックします。

ScreenSnapz067

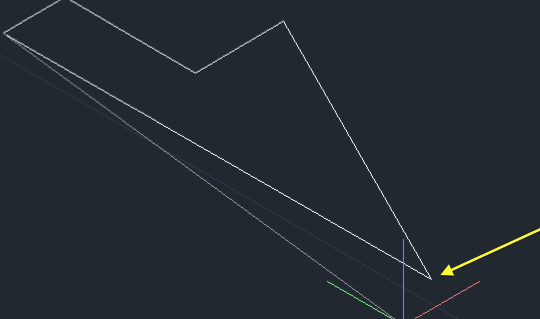

次に"軸の終点を指定"となりますのでY軸方向の2点目をクリックします。

ScreenSnapz064

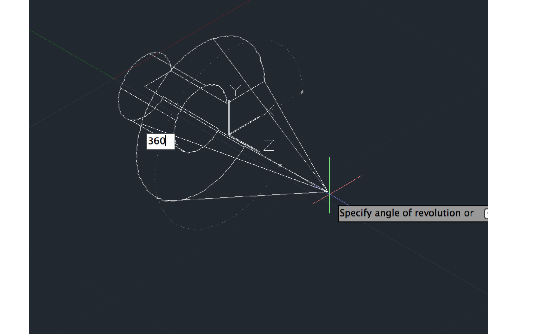

"回転角度を指定"となりますので、ここでは360と入力します。

ScreenSnapz065

Y軸に対して360度回転させた3Dオブジェクトが作成されました。

ScreenSnapz066

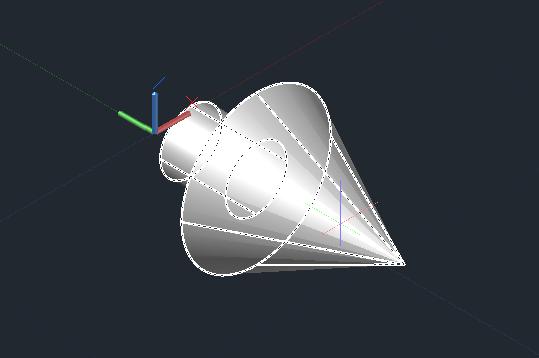

リアリスティック表示で確認

ScreenSnapz058



開いた場合の線分からサーフェスを作成

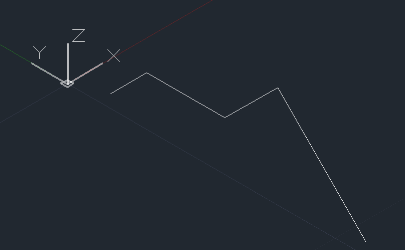

ScreenSnapz071

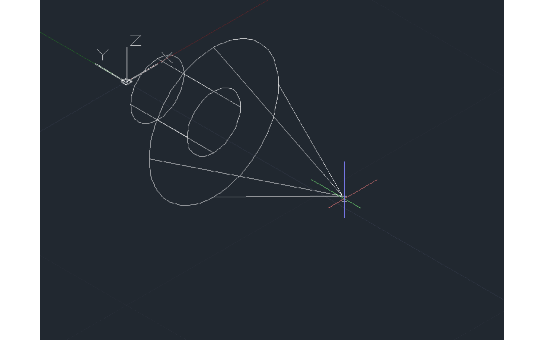

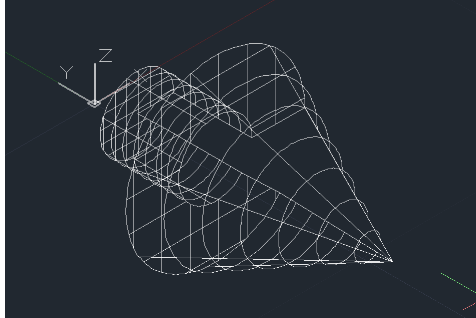

360度回転した場合のワイヤーフレーム表示

ScreenSnapz072

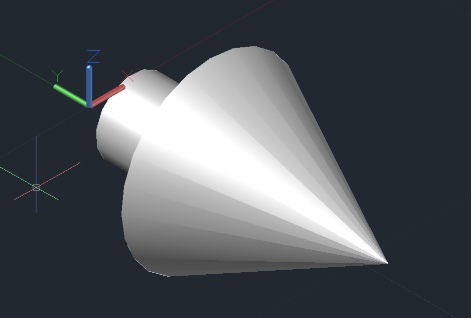

リアリスティック表示で確認

ScreenSnapz073







コマンドオプション"回転角度"の使い方

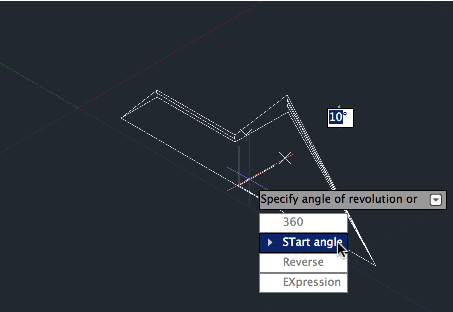

回転角度を指定の時コマンドオプションの"STart angle(開始角度)"を使用することで、回転角度を自由に設定できます。

ScreenSnapz076

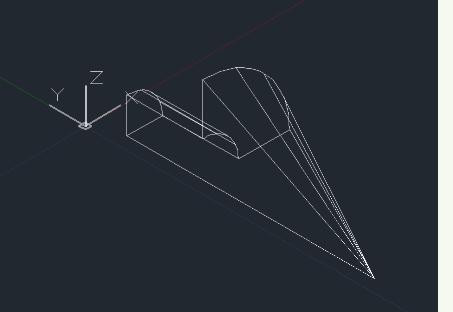

下図は開始角度を0度、回転角度を90度に設定して作成したオブジェクトです。

ScreenSnapz079

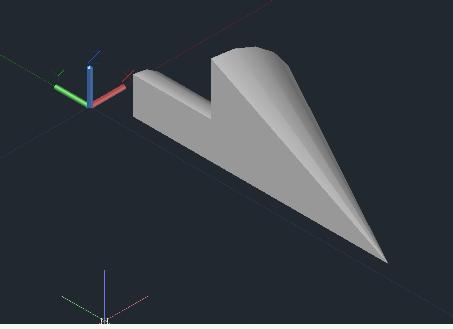

リアリスティックで表示

ScreenSnapz075
