AutoCAD for Mac 使い方 ≫ (5)実践作図 ≫ ⑥オブジェクトの削除、分解



⑥オブジェクトの削除、分解

前回保存したファイルを使用します。線の削除をしてみます。

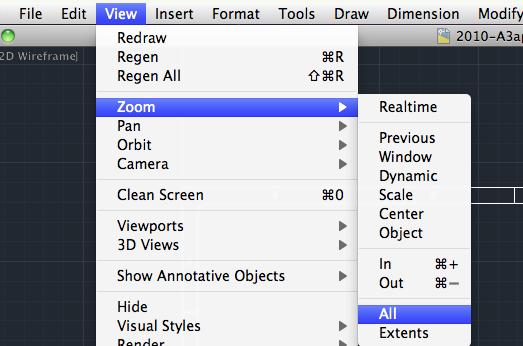

図面全体を表示させましょう。メニューバーの"Zoom"で""All"を選択します。

item11

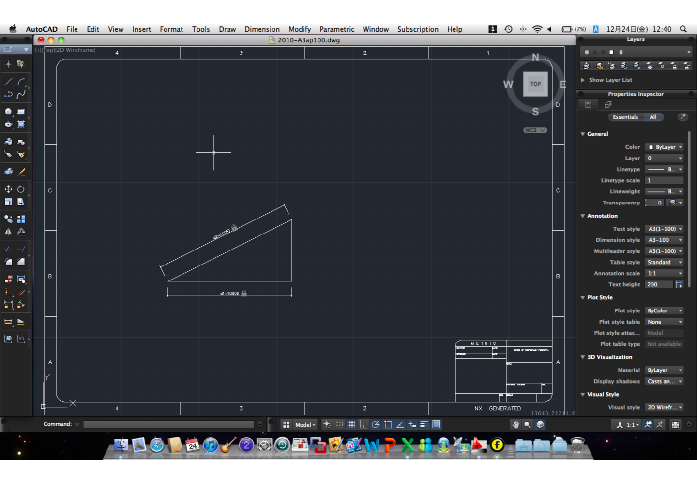

枠まで表示されたと思います。

item12

一番外側の線を削除してみましょう。ツールバーから"Erase"(削除)を選択します。

item3

カーソルが四角になってオブジェクトの選択となります。一番外側の四角形(図面枠)をクリックしてEnterを押すと線が削除されます。

この線はもともと長方形のコマンドで作成されていますので四角が削除されます。線を1本だけ消したい場合は四角形を分解する必要があります。

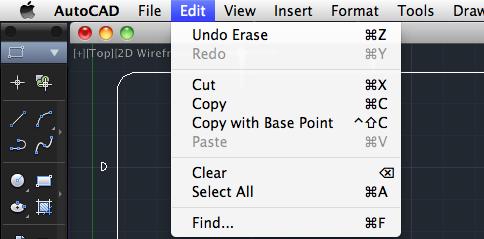

分解する前に削除した線を元に戻しましょう。メニューバーの"Edit""Undo元に戻すで削除する前に戻りました。

item4

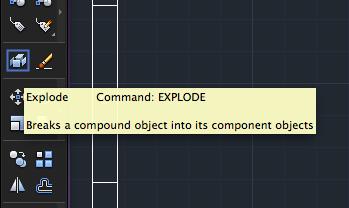

四角形を分解してみましょう。ツールバーの"Explode"(分解)を選択します。カーソルを分解したい線の上でクリックします。

item6

波線に変わりますのでそのままEnterを押します。これで四角形が分解されました。試しに線を削除してみましょう。

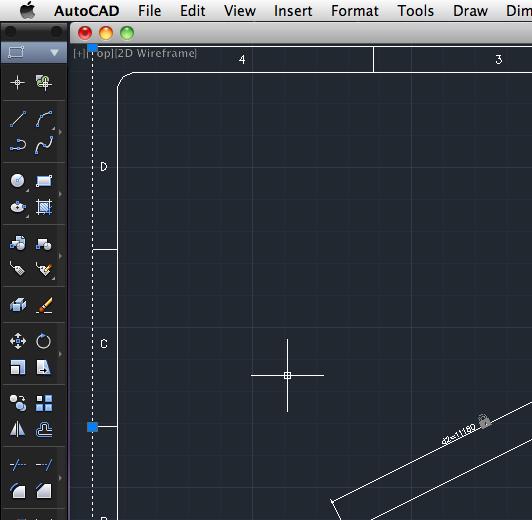

ツールバーから"削除"を選択します。カーソルを外側の線の上に持って行きクリックします。外側の線が波線に変わります。今度は四角形ではなく線1本だけになっているはずです。

item7

そのままEnterを押します。線が削除されました。続けて他の3本も削除しましょう。

図面枠の一番外側の線が削除されました。
