AutoCAD for Mac 使い方 ≫ (6)作業別マニュアル ≫ 外部参照




参照(外部参照)とは

現在作成している図面に他の図面ファイルからデータを参照する機能です。挿入方法にはアタッチとオーバーレイがあり、二つの違いを簡単に説明すると、アタッチは深い階層まで参照できますが、オーバーレイは一つの階層しか参照できません。

外部参照を使用するメリットとしては、同じ部分を作成する手間が省けたり、"参照されている図面"だけ修正することで"参照している他の図面"が一括修正できたり、図面データを小さくできたりします。



外部参照コマンド

コマンド XREF  短縮コマンド XR

 ScreenSnapz081

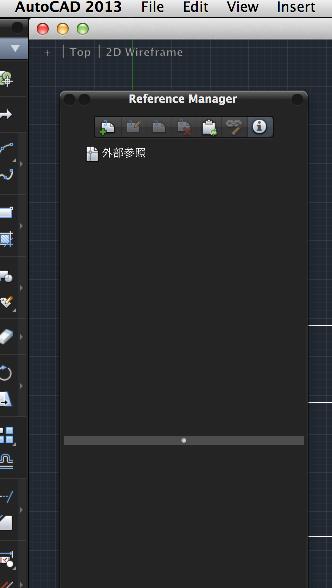

コマンド"XREF"を入力することで外部参照パレットが表示されます。

ScreenSnapz080



外部参照の使い方



外部参照(アタッチ)で挿入

外部参照パレットから"アタッチ"をクリックします。

ScreenSnapz082

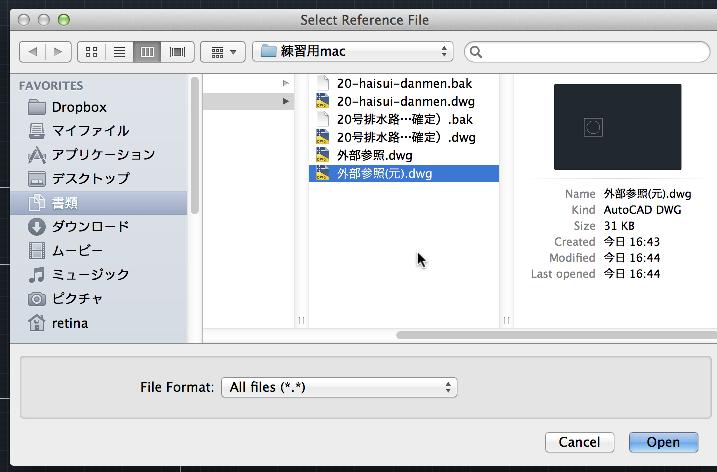

参照ファイルの選択になりますので外部参照する図面を選択します。この時ファイルの種類に"図面"を選択します。ここでは"図面A.dwg"というファイルを選択します。

ScreenSnapz083

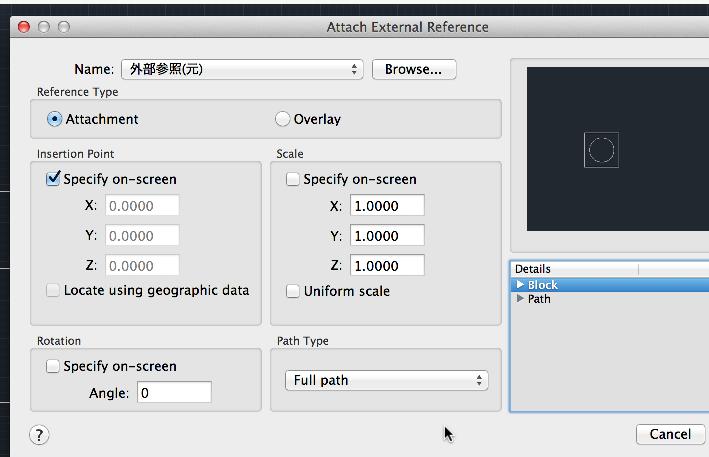

次に"外部参照ダイアログ"が表示されますので、下のような設定にします。

ScreenSnapz084

Reference Type参照タイプ:Attachmentアタッチ

Insertion Point挿入位置Specify on-screen(画面上で指定

Scale尺度:そのままの大きさを使用しますので、X,Y,Zともに"1.0"を入力

Rotation回転:回転させないのでデフォルトのまま

Path Typeパスの種類:Full path絶対パス



入力したらOKボタンを押します。

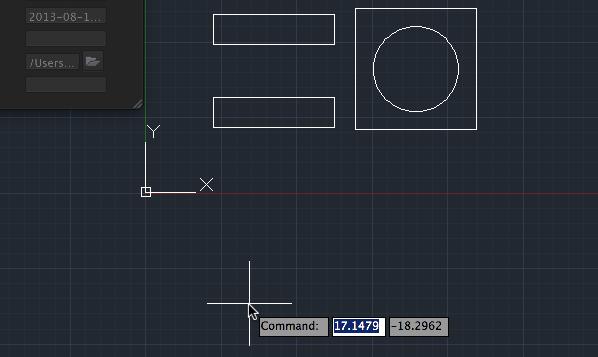

次に"挿入位置の指定"となりますので、任意の場所をクリックするか、数値を入力します。

ScreenSnapz085

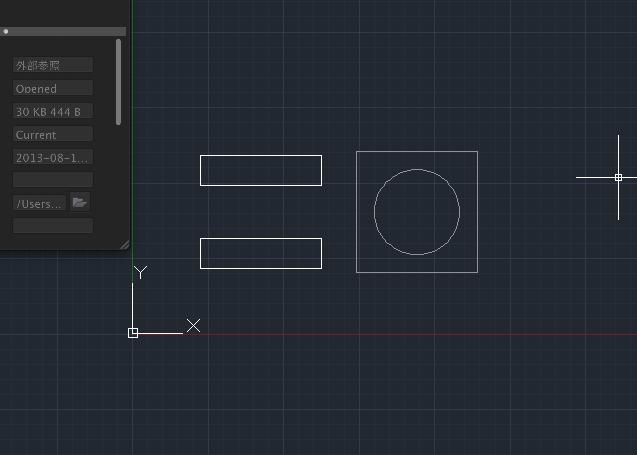

外部参照(アタッチ)が完了しました。

ScreenSnapz085a

ScreenSnapz086





参照元の図面を編集した場合

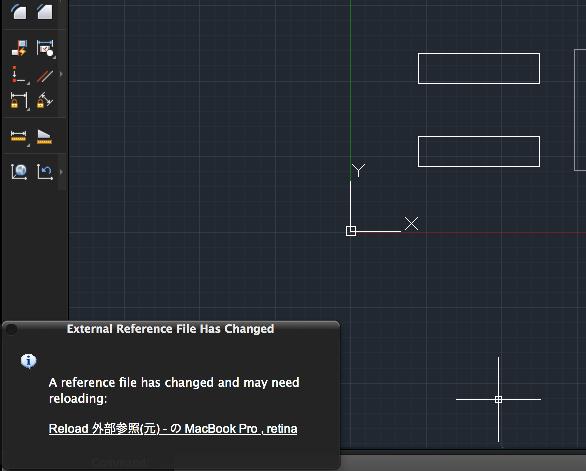

外部参照している図面を開いた状態で、参照元の図面を編集した場合に下図のようなチップが表示されます。一番下の"Reload..............."をクリックすることで変更された部分が更新されます。

ScreenSnapz087

参照元(変更前)        参照元(変更後)

ScreenSnapz045a ScreenSnapz046

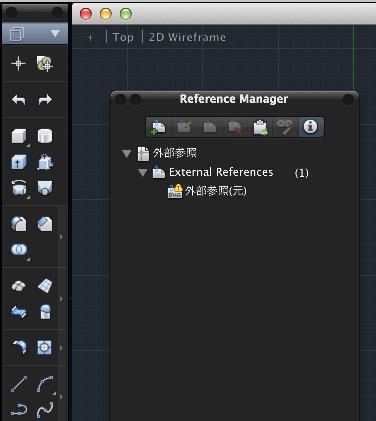

リファレンスマネージャから再ロードするにはコマンド"XREF"を実行しパレットを表示させます。

ScreenSnapz090

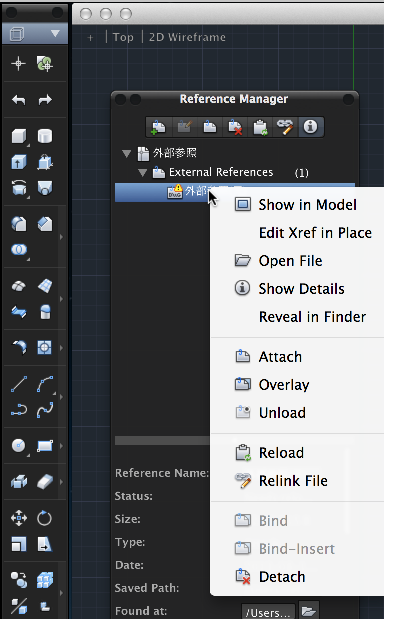

参照元のファイル名が表示され、そこに感嘆符がついていると思います。参照元のファイル名を右クリックでメニューが表示されます。そこからReloadをクリックで変更になります。

ScreenSnapz091



外部参照の表示濃度調整 (フェード)

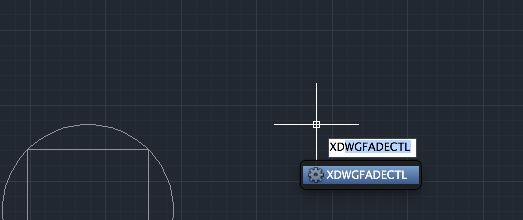

コマンドから"XDWGFADECTL"を入力します。

ScreenSnapz092

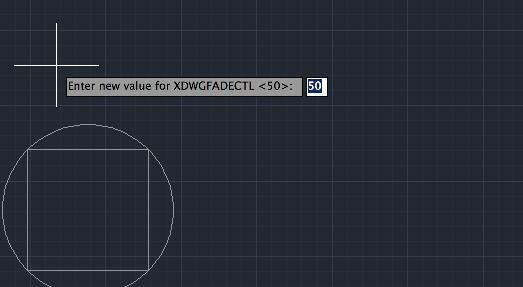

入力値は"0"〜"90"まで設定できます。"0"が一番濃い値で"90"が一番薄い値になっています。

ScreenSnapz093
