AutoCAD for Mac 使い方 ≫ (6)作業別マニュアル ≫ 計測 (距離・半径・角度・面積)



計測



①距離の計測

ツールバーから"Distance(距離)"を選択します。

item43

コマンド DISTANCE  短縮コマンド ---

ScreenSnapz107

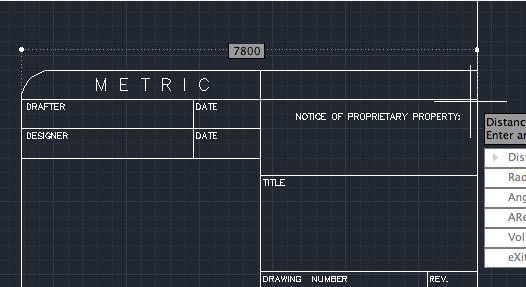

計測したい場所を始点、終点とクリックすると距離が表示されます。下図はダウンロードできるA3用紙用図面枠1/100の表題欄を測定してみました。終了するにはESCを押します。

item44





②半径の計測

ツールバーの展開部から"Radius(半径)"を選択します。

item3

円または円弧のオブジェクトを指定します。

item5

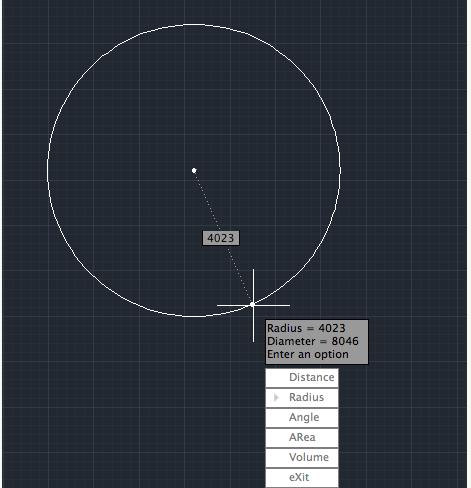

半径、直径が表示されます。ESCで終了します。





③角度の計測

ツールバーの展開部から"Angle(角度)"を選択します。

item6

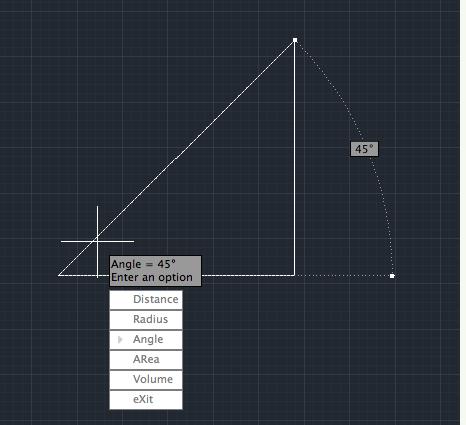

普通に角度を測る場合1本目(底辺)、2本目(斜辺)を指定したら下図の様に角度=45°となります。

item7







④面積の計測

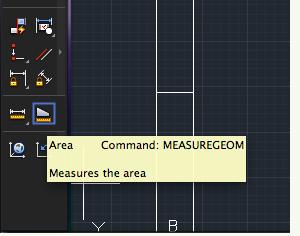

ツールバーから"Area(面積)"を選択します。

item8

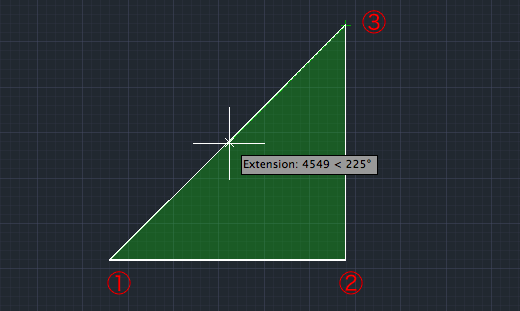

①、②、③とクリックしてエンターを押すと計測範囲が緑色に変わり、面積が計算されます。

item9

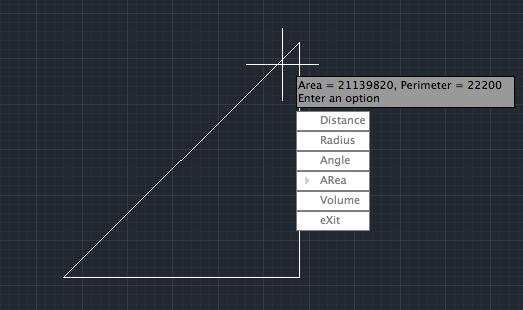

この図面の単位は21,139,820mm2(約21.1m2)になっています。周長は22200mm(22.2m)となっています。

item10
