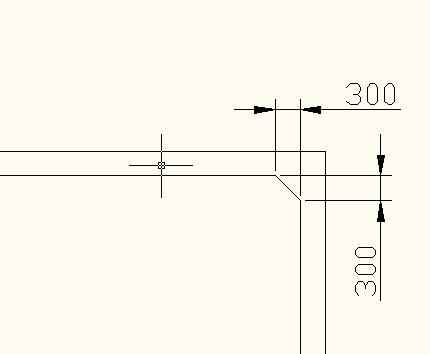

面取り ツールバーの"Chamfer(面取り)"を選択します。既存のオブジェクトのコーナーを斜めに作成します。
コマンド CHAMFER 短縮コマンド CHA

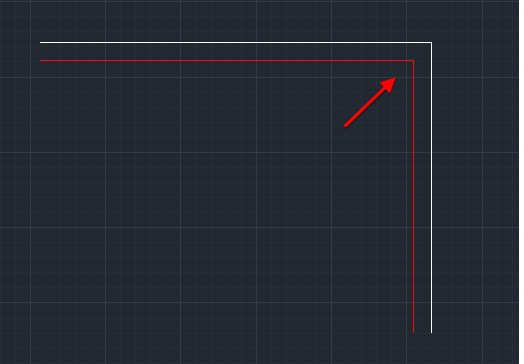

例えば下図の様なオブジェクトがあって、赤い線の矢印部分のコーナーを面取りという斜め線で加工します。

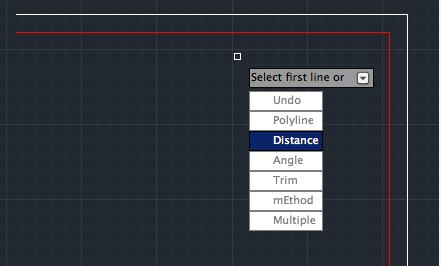

"Chamfer(面取り)"を選択して、面取りの距離を指定します。下矢印キーでメニューを表示して"Distance(距離)"を選択してエンター。

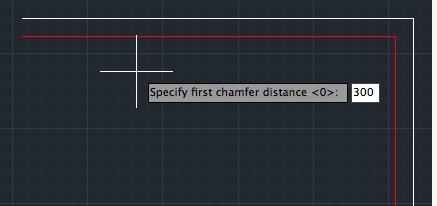

1本目の距離を指定になりますので"300"と入力してエンター。

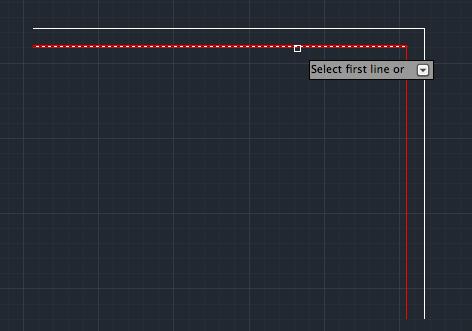

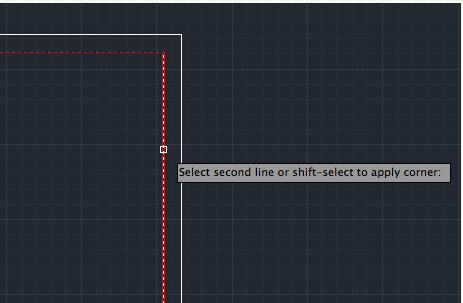

次に2本目の距離を入力となりますので"300"と入力してエンター。 次に"Select first line or (1本目の線を選択または)"となりますので横線、"2本目の線を選択または"となりますので縦線をクリックします。

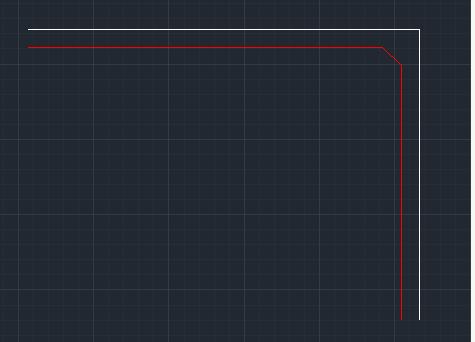

300x300の面取りが完成しました。
