AutoCAD for Mac 使い方 ≫ (6)作業別マニュアル ≫ 鏡像 (MIRROR)



鏡 像

ツールバーの"Mirror(鏡像)"を選択します。左右対称、上下対称の図形を作成するときに使用します。

item44

コマンド MIRROR  短縮コマンド ---

ScreenSnapz097

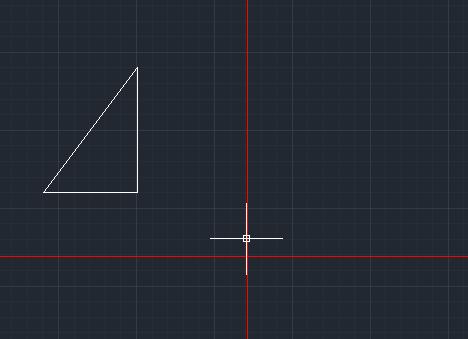

下図の様な三角形のオブジェクトを左右対称に作成します。

item45



"Mirror(鏡像)"を選択するとオブジェクトの選択画面になりますので、三角形を選択します。

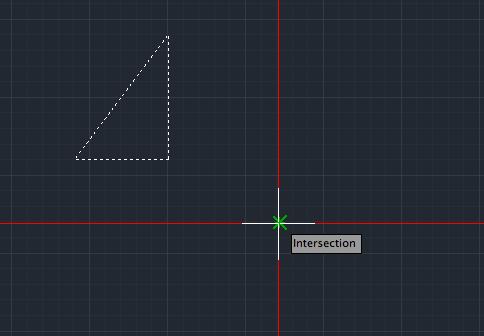

選択後右クリックで確定後、"対称軸の1点目を指定"となりますので下図の交点をクリックします。

item3

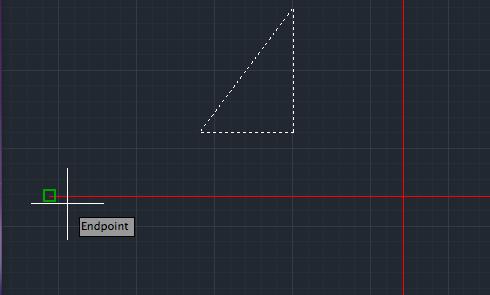

次に"対称軸の2点目を指定"となりますので下図の端点を指定します。

item5

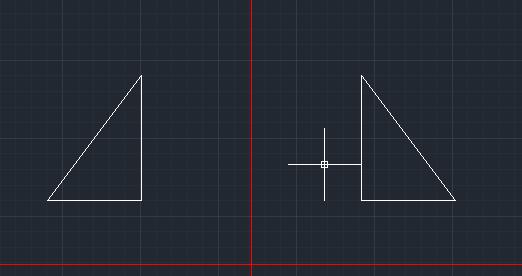

そうすると下図の様に"Erase source objects?(元のオブジェクトを消去しますか?)"となりますのでデフォルトの"n"のままエンター。

item6

item7

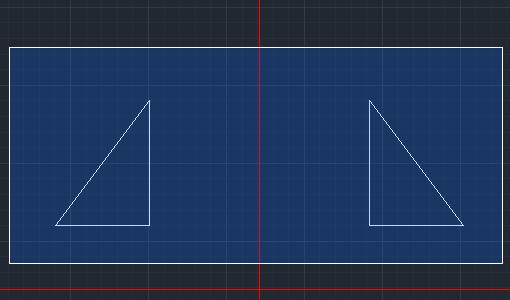

では次にこの2つの三角形を上下対称にして4個の三角形にしてみます。Mirror(鏡像)を選択して、二つの三角形を囲むように選択してエンター。

item11

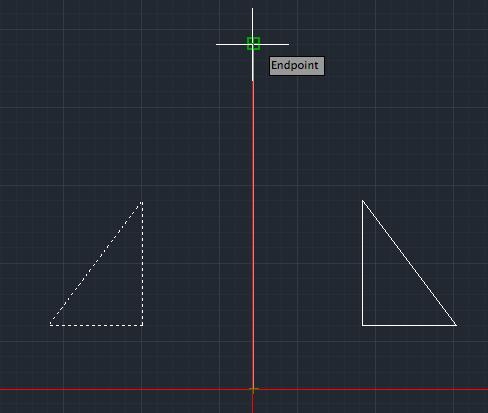

1点目の対称軸の指定は左側端点にします。

item9

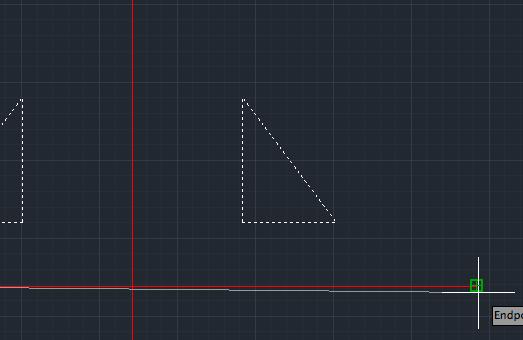

次に2点目の対称軸の指定は右側端点にします。

item8

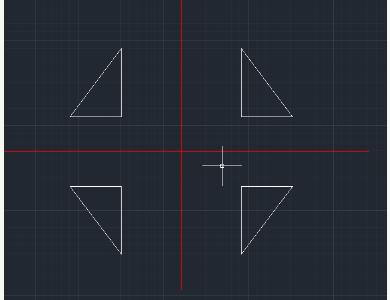

そうすると下図の様に"元のオブジェクトを消去しますか?"となりますのでデフォルトのまま"n"を入力してエンター。

item10
