AutoCAD for Mac 使い方 ≫ (6)作業別マニュアル ≫ 直線 (LINE)



直 線

ツールバーの"Line"(線分)を選択します。

item43

コマンド LINE  短縮コマンド ---

ScreenSnapz086



直線① (1点目、2点目ともに任意の場所を指定)

1点目の指示は作図領域の任意の点をクリックします。そのまま任意の点をクリックすることで線が描けます。線分が有効になっていますので終了する場合はESCボタンをおします。

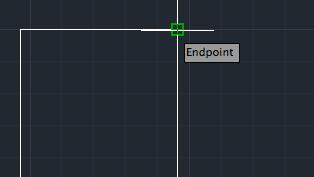

また1点目を他のオブジェクトに(ここでは四角形)スナップさせたい場合、オブジェクトに近づけたらデフォルトで自動的に緑色の四角がでてスナップされます。そのままクリックすると交点、端点、中心点などオブジェクトの位置に応じてスナップできます。

item44





直線②(方向は任意で距離を指定する場合)

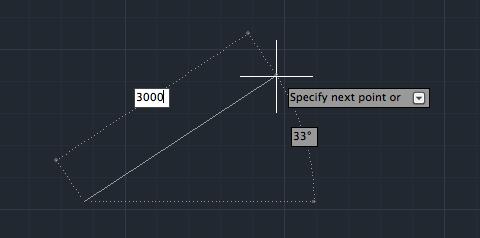

1点目クリック後に描きたい方向へカーソルを動かして直接距離を入力します。例えば右斜め上方向にカーソルを動かして3000と入力してエンター。終了する場合はESC。

item3

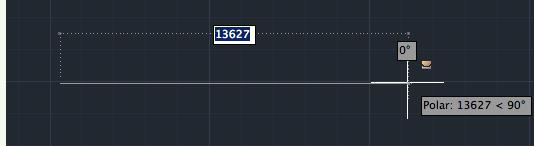

この時、Polar Tracking(極トラッキング)がオンになっていると設定角度により補助線がでて角度をあわせて直線を描くことができます。

item5

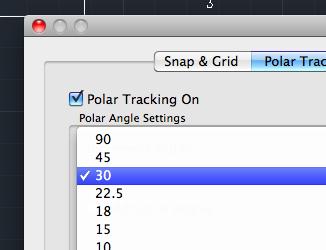

極トラッキングの設定はアプリケーションステータスバーの極トラッキングを右クリックでメニューが表示されます。ここでSettingsをクリックするとダイアログボックスが開きます。ここで希望の数値にチェックを付けます。"30"にチェックを付けると30度、60度、90度、120度、150度、180度・・・・・と補助線が入ります。

item6 item7





直線③(極座標で描く場合)

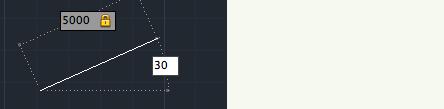

例えば1点面は任意の点で2点目は30°方向に距離5000を描きたいとします。この場合は1点目は今まで同様に任意の場所にクリック次に"5000""TAB""30"と入力します。※ダイナミック入力について

item8





直線④(デカルト座標で指定)

例えば任意の1点目から「X方向に5000,Y方向に2000」のところに線を引く場合は、1点目の後に「5000,2000」と入力します。この時は「5000 TAB 2000」とはできません。

item9

画面上は極座標と同じように見えますがコマンドラインで見ると式が違っています。"@"は相対座標の記号で絶対座標は"#"で表します。

item10
