AutoCAD for Mac 使い方 ≫ (6)作業別マニュアル ≫ 部分削除 (BRAKE)



① 部分削除

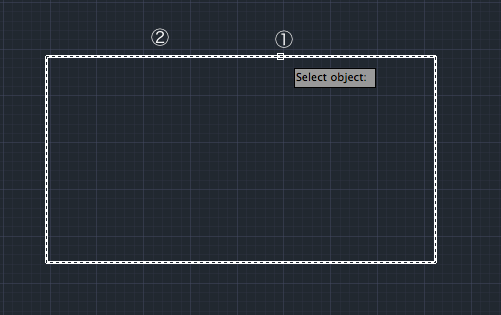

例えば下図のような四角のオブジェクトの一部を削除する場合に使用できます。

item5

コマンド BRAKE  短縮コマンド ---

ScreenSnapz105

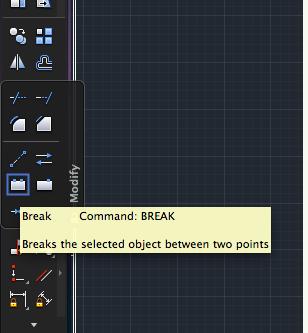

ツールバーの展開部から"Break(部分削除)"を選択します。

item43

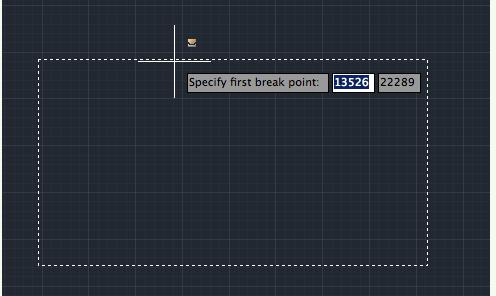

次にオブジェクトの選択になりますが、この場合のクリックした箇所が切断する1点目になりますので注意が必要です。取りあえず下図の①付近をクリックします。

item44

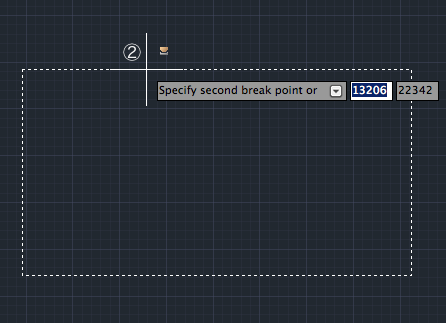

次に2点目を指定します。下図の②付近をクリックしましょう。この時の注意としてはスナップがオンになっている場合、端点などをスナップすることがありますのでスナップをオフにしておく方と間違いがありません。また円の場合は反時計回りに切断されます。

item3

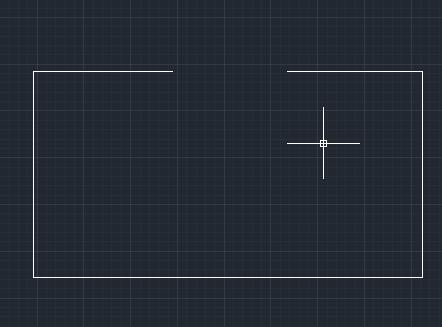

下図のように切断されたと思います。

item6





② 点で部分削除

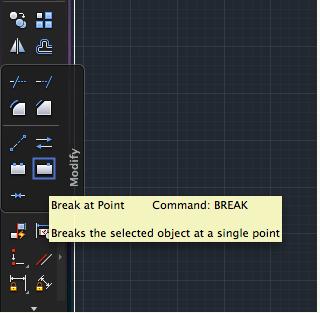

部分削除にはもう一つあります。"Break at Point (点で部分削除)"は線を分割させる場合に使用します。

同じ四角を使用して違いを見てみましょう。

item7

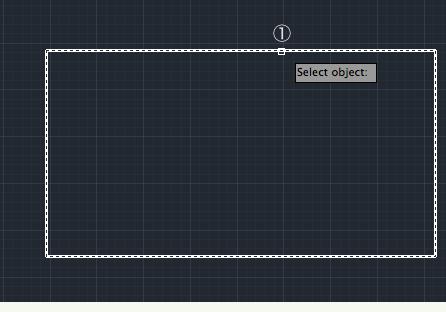

最初の図と同じように①付近をクリックします。この場合は単純にオブジェクトの指定になると思います。(四角形のオブジェクトが選択されました)

item8

次に上図の②付近をクリックします。

item9

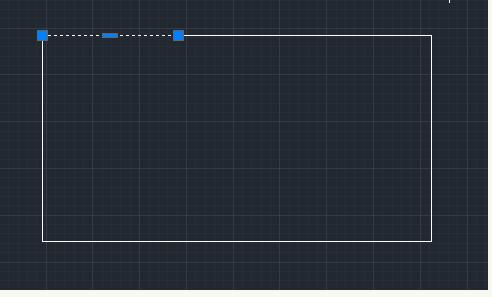

今度は下の様に四角形が分かれるように切断されました。クリックした部分と、端点が影響するようです。

2点目を選択の時@を入力してエンターを押すことで同じ端点を指定できます。

item10
