AutoCAD for Mac 使い方 ≫ (6)作業別マニュアル ≫ 延長 (EXTEND)



延 長

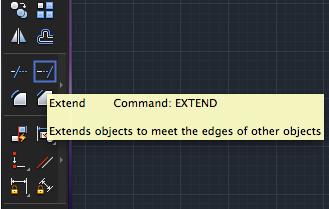

ツールバーの"Extend(延長)"を選択します。指定した基準線まで延長することができます。(操作途中でShiftキーを押すことにより"トリム"に変えることができます。)

item41

コマンド EXTEND  短縮コマンド EX

ScreenSnapz099

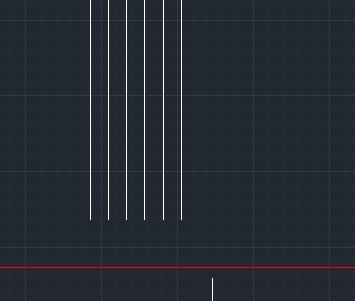

基準線を指定してそこまで延長させます。例えば下図の様なオブジェクトがあり、縦の4本の線を赤い線(基準線)まで延長したいとします。

item42

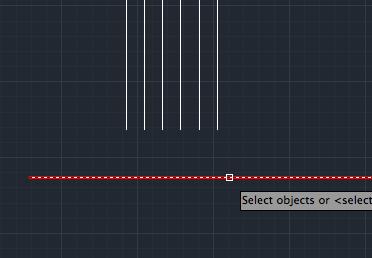

"Extend(延長)"を選択するとオブジェクトの選択画面になりますので、延長するための基準線を選択します。よければ右クリックで確定します。

item3

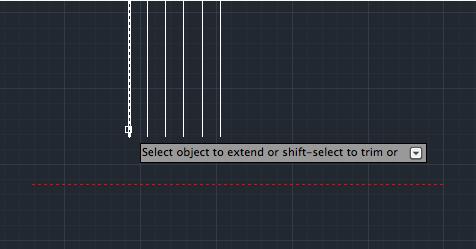

次に延長させたいオブジェクトを指定します。例えば下図の様に一番左線を選択するとします。

item5

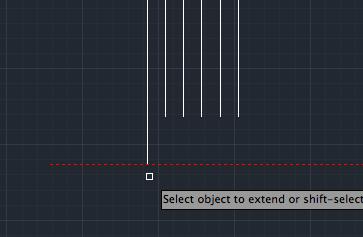

延長が完了しました。

item6

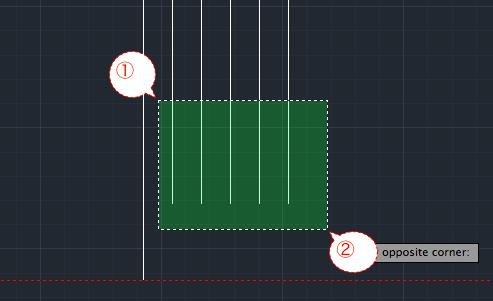

残りの線をまとめて延長します。まだ延長が有効になっていますので①の場所から②の場所へカーソルを動かして範囲指定をします。5本の線が選択されると同時に延長されます。

item7

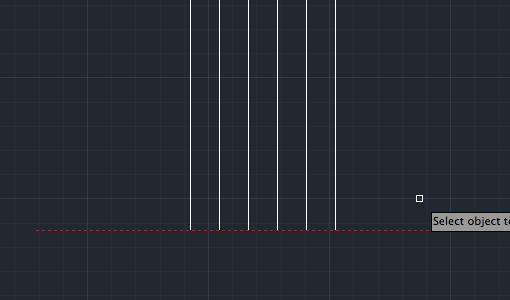

まだ延長が有効になっていますので、これで終わる場合はESCで解除します。

item8
