AutoCAD for Mac 使い方 ≫ (6)作業別マニュアル ≫ 尺度変更 (SCALE)



尺度変更

"Scale(尺度変更)"とは図形のサイズを横、縦方向へと拡大、縮小することです。ツールバー"Scale(尺度変更)"を選択します。

item45

コマンド SCALE  短縮コマンド SC

ScreenSnapz104

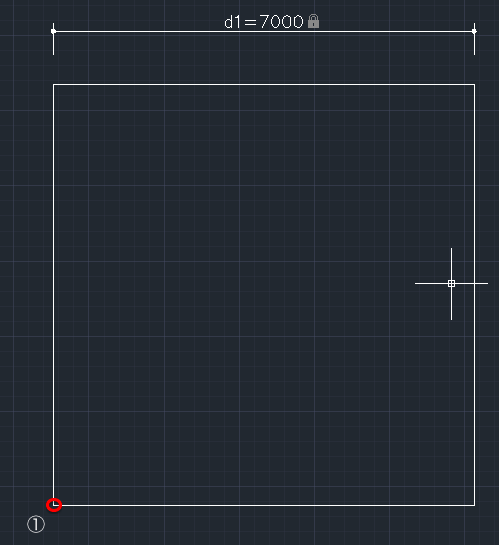

例えば下図の様な7000x7000のオブジェクトがあって、①を基点に3500x3500に小さくしてみたいとします。

item46

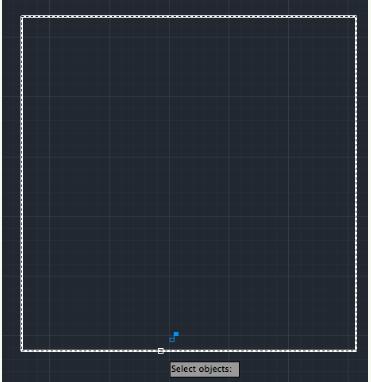

"Scale(尺度変更)"を選択して、現在の四角形を指定します。選択されたら破線に変わります。選択はこの四角形だけでいいので確定します。エンターを押します。

item5

今度は基点を指定します。最初の①のところへカーソルを持って行くと緑の四角が出ますので(スナップがONになっている必要があります。)そこでクリックします。

item6

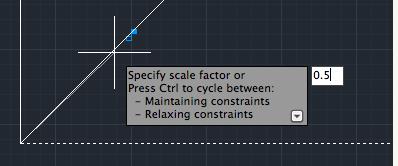

次は"Specify scale factor of (縮尺指定)または"となりますので、そのまま"0.5"(半分にしたい為)と入力してエンターを押します。

item7

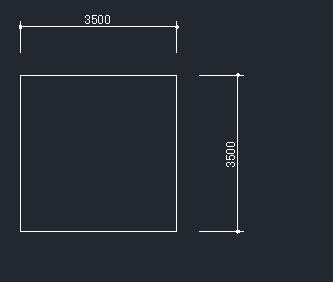

これで3500x3500の四角形ができあがりました。

item11

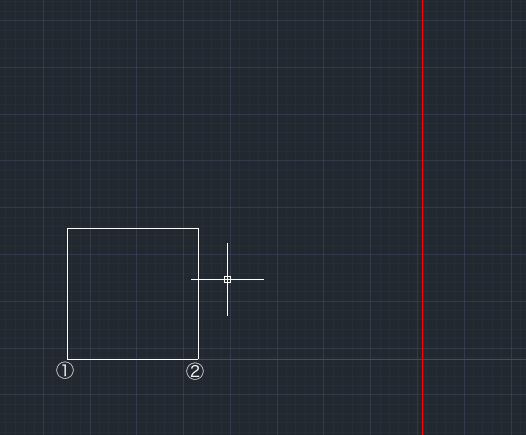

では今度は下の様に拡大(縮小)する方向をどこかの決まった位置に合わせたい場合は"参照"を使用します。ここでは赤線の交点に四角形の②を合わせたいとします。

item8

"Scale(尺度変更)"を選択して、現在の四角形を指定します。選択されたら破線に変わります。選択はこの四角形だけでいいので確定します。エンターを押します。

今度は基点を指定します。最初の①のところへカーソルを持って行くと緑の四角が出ますので(スナップがONになっている必要があります。)そこでクリックします。

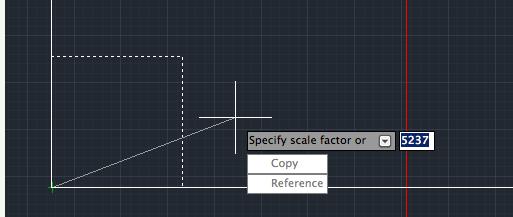

次は"Specify scale factor of (尺度指定または)"となりますので、下カーソルキーを押します。

item9

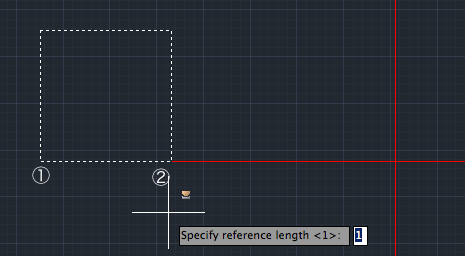

"Reference"をクリックすると(Specify reference length(参照する長さを指定)"となりますので拡大したい四角形の底辺を指定します。まず1点目に①をクリック、2点目に②をクリックしてエンター。

item10

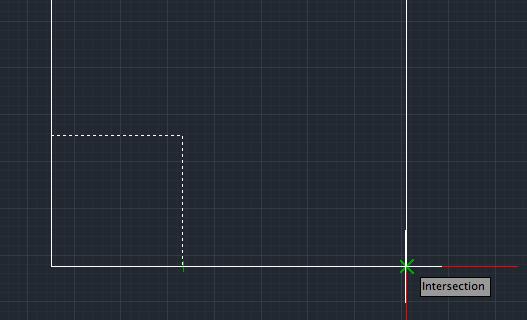

"新しい長さを指定または"となりますので、このまま右方向へカーソルをずらして赤い破線の交点まで持って行きスナップさせます。

item14

スナップしたらクリックします。

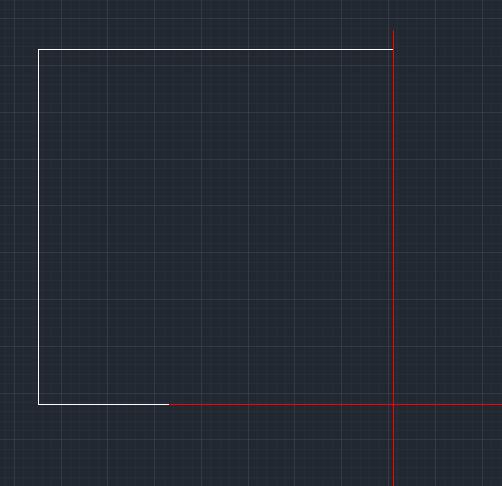

赤い破線の交点に合わせて図形が拡大されました。

item15
