AutoCAD for Mac 使い方 ≫ (6)作業別マニュアル ≫ 文字入力



文字入力

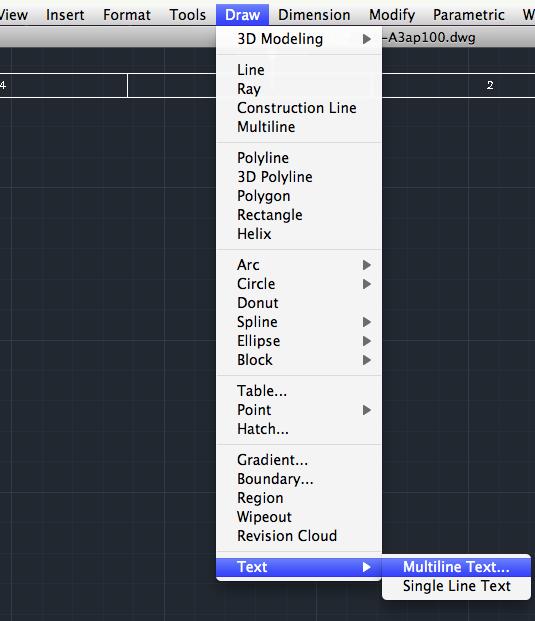

メニューバーの"Draw"から"Text"で選択します。

Multiline Text(マルチライン文字)

Single line Text(シングル文字)

item42



Multiline Text(マルチライン文字)

コマンド MULTILINETEXT  短縮コマンド MTEXT

ScreenSnapz091

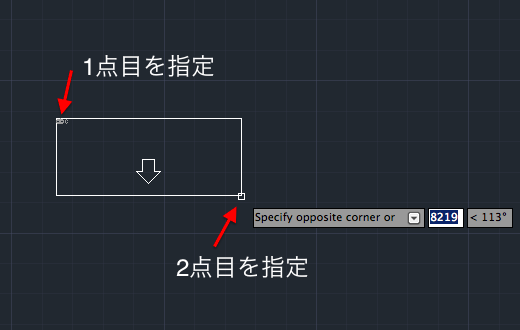

1点目と2点目を指定して文字範囲を作成します。

item43

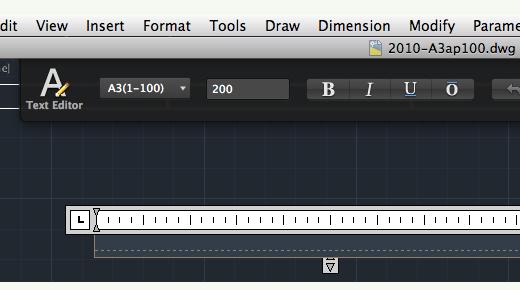

下図のようなテキスト入力画面になります。

item11

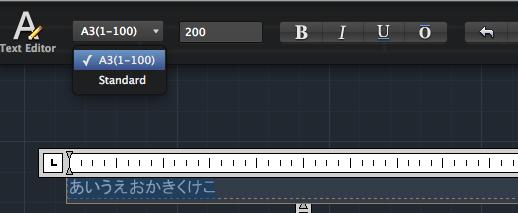

ここではあらかじめA3(1-100)という文字スタイルが作成してあり設定されています。文字の高さは"200"で設定されてあります。(縮尺を1:100で考慮されている図面のためです。)

item12

編集する場合は文字をダブルクリックすることで編集画面が表示されます。

item13



Single Line Text(シングル文字)

コマンド TEXT  短縮コマンド ---

ScreenSnapz092

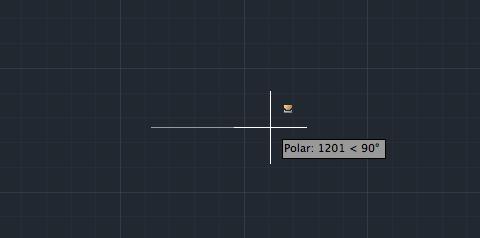

1点目クリック後に描きたい方向へカーソルを動かして2点目を入力します。

item3

カーソルが変わり文字入力受付状態になります。

item5

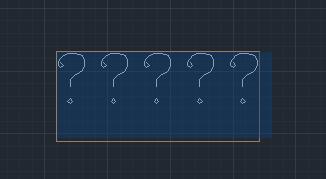

残念ながらシングル文字の場合、"??????"となり日本語がうまく入力できませんでした。マルチライン文字入力では問題ないないと思います。

item7

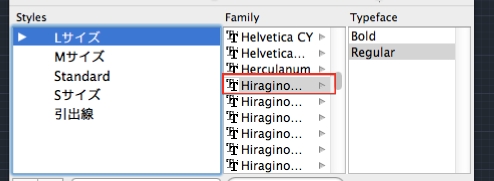

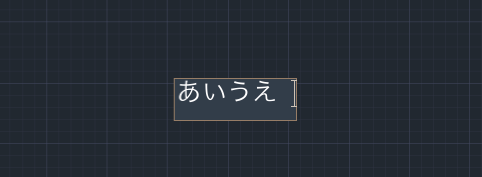

2014/12/25 改めて検証してみましたがフォントの問題だと思われます。文字スタイル設定で対応しているフォントを選択できれば問題ないと思います。

ScreenSnapz021

ScreenSnapz022
