AutoCAD for Mac 使い方 ≫ (6)作業別マニュアル ≫ 結合 (JOIN)



結 合

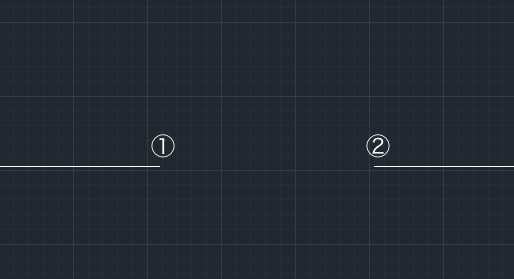

例えば下図のように一直線上に①と②の途切れた線がある場合にこれをひとつのオブジェクトにまとめることが出来ます。

item39

コマンド JOIN  短縮コマンド ---

ScreenSnapz106



結合させる理由としてはオブジェクト選択などの管理をしやすくしたり、ファイルサイズを減らすなどがあります。

ツールバーの展開部から"Join(結合)"をクリックします。

item40

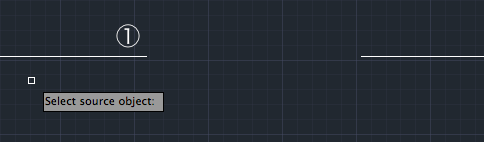

"ソースオブジェクトを選択"になりますので①を選択。

item3

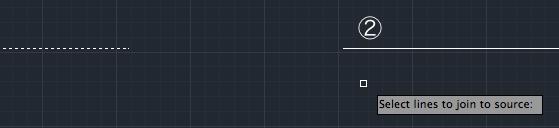

続けて"次にソースに結合するオブジェクトを選択"になりますので②を選択。

item6

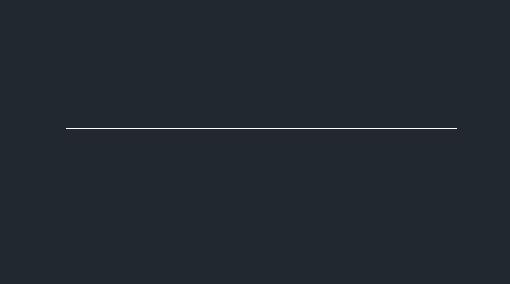

このままエンターを押して完了です。1本のつながった線が出来たと思います。

item10

結合されるにはある程度ルールが必要になってきます。



線分の場合

・一直線上に存在する必要があります。



円弧

・中心と半径が同一である必要があります。



楕円

・同じ軌道に位置している必要があります。



その他

・ソースオブジェクトにポリラインが選択されている場合はポリラインとして結合されます。

・ソースオブジェクトにスプラインが選択されている場合はスプラインとして結合されます。
