AutoCAD for Mac 使い方 ≫ (6)作業別マニュアル ≫ (5)寸法値の表示形式




寸法線における寸法値の表示形式の設定方法

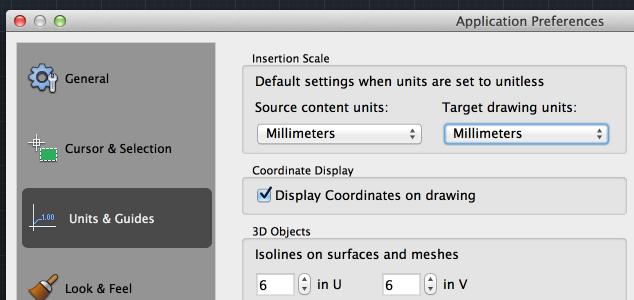

寸法値には色々な表示形式を設定できます。ここでは単位を下図の設定で説明しています。

ScreenSnapz045

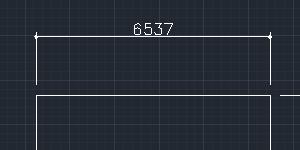

(1)標準的な(mm)の表示

ScreenSnapz046

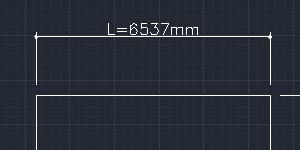

(2)数値の前に"L="、後ろに"mm"を表示

ScreenSnapz047

[設定方法]

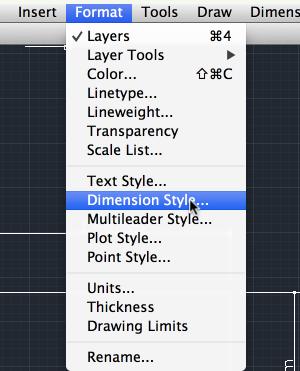

"Format"から"Dimension Style"を選択します。

ScreenSnapz049

寸法スタイルマネージャーから現在使用している寸法スタイルを選択して"Modify.."をクリックします。

ScreenSnapz050

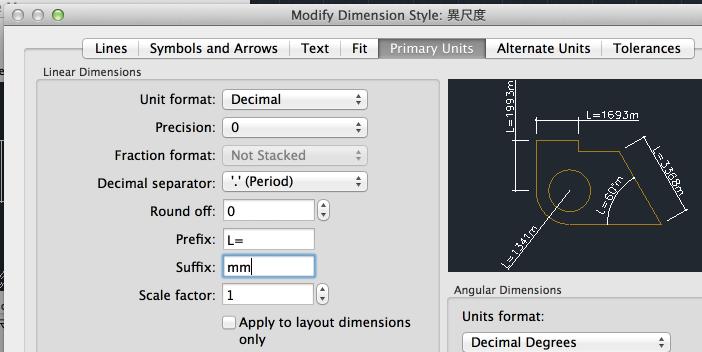

寸法スタイルダイアログが表示されますので"Primary Units"タブから下図の様に設定します。

ScreenSnapz051

"Prefix"(接頭表記)にL=を、"Suffix"(接尾表記)に"mm"を記入します。

OKを押して寸法スタイルダイアログを閉じて、更にスタイルマネージャーも閉じます。

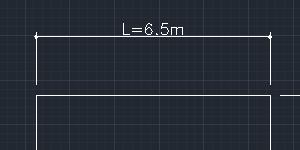

(3)簡易的に単位をmmからmに変更して小数点1位までを表示

ScreenSnapz048

[設定方法]

"Format"から"Dimension Style"を選択します。

ScreenSnapz049a

寸法スタイルマネージャーから現在使用している寸法スタイルを選択して"Modify.."をクリックします。

ScreenSnapz050a

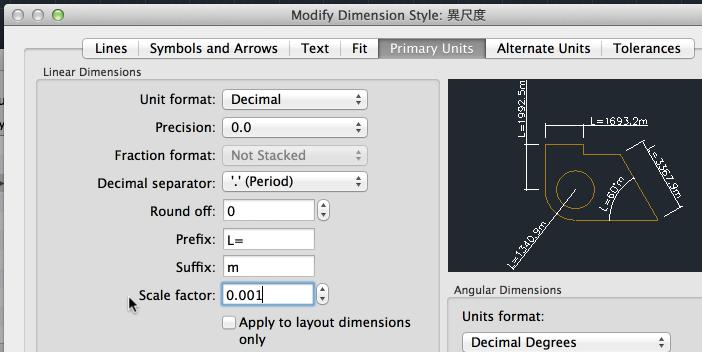

寸法スタイルダイアログが表示されますので"Primary Units"タブから下図の様に設定します。

ScreenSnapz052

"Precisiom"(小数)を0.0に変更します。これは小数点第1位まで表示させるという指示です。

"Prefix"(接頭表記)にL=を、"Suffix"(接尾表記)に"m"を記入します。

"Scale factor"(計測尺度)を0.001と入力します。これはmmの単位表示をmにするために1/1000にしています。例えば1213の数値の場合は1.213となります。ただ上の設定で精度を"0.0"にしていますので"6.5"の表示となります。

"OK"をクリックしてダイアログ閉じます。スタイル管理ダイアログも閉じて設定が完了します。
