	はじめて使うAutoCAD LT > (4)操作の基本

4-9 初期設定済み図面ファイル

こちらでは初心者向けに、ある程度設定がなされているデータがダウンロードできます。

異尺度がまだ分からない場合でも縮尺を変更するだけで文字と寸法線は図面に合ったサイズになります。

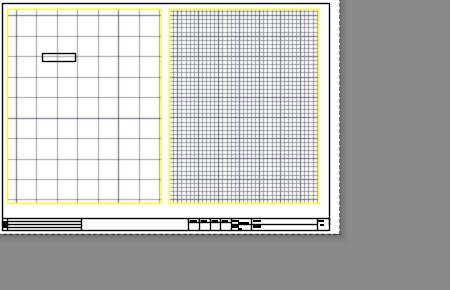

1.レイアウトに図枠を作成(ビューポート２個)

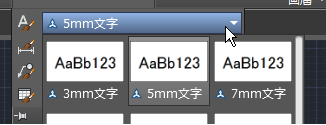

2.文字

異尺度に対応(3mm、5mm、7mm）作成済み

3.寸法線

異尺度に対応

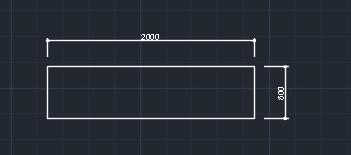

（例　2m×0.5mの四角形に寸法を付けた場合　1:50を選択）

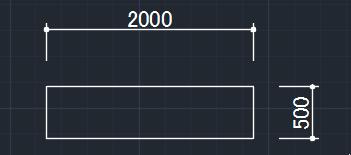

（例　2m×0.5mの四角形に寸法を付けた場合　1:20を選択）

※寸法線、文字を作成してから尺度を変更してもサイズは変更になりません。はじめに尺度変更を選択してから異尺度に対応した寸法線、文字を設置する必要があります。

初期設定済み　AutoCAD 図面ファイル "test-01.dwt" ダウンロード
