【ポリライン】



ポリラインとは1つのオブジェクトとして作成される直線セグメントや円弧セグメント、またはこれらを組み合わせたオブジェクトになります。



ポリラインを作成するにはリボンの"ホーム"タブ-"作成"パレットから"ポリライン"を使います。

※基本的にはダイナミック入力を"ON"にしています。ダイナミック入力について

ScreenSnapz00145

コマンド POLYLINE  短縮コマンド PLINE



直線セグメントと円弧セグメントを組み合わせる

リボン ホーム→作成ポリラインをクリックします。

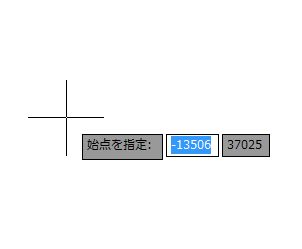

例えば1点目を指定となりますので画面の任意の場所をクリックします。

ScreenSnapz096

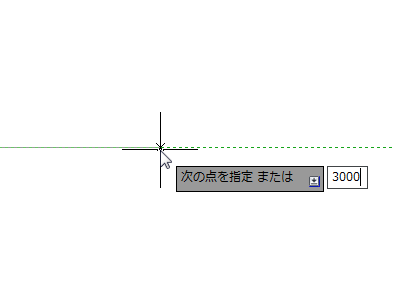

の点を指定となりますので、ここでは水平に左側へカーソルを動かして、"3000"と入力します。

ScreenSnapz097

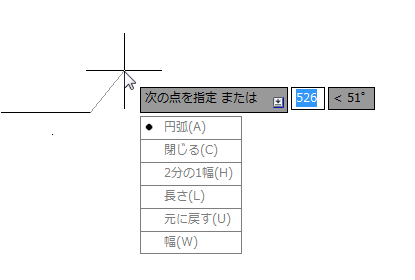

続けて円弧作成します。下矢印キーを押しコマンドオプションメニューを表示させて円弧を選択してエンターを押します。

ScreenSnapz098

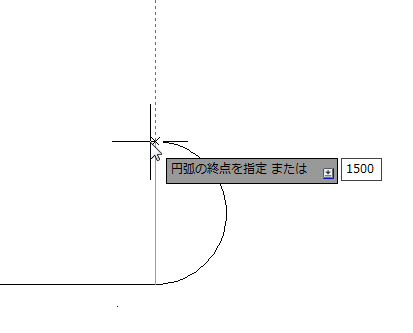

真上にカーソルを移動させ円弧半径として"1500"入力します。

ScreenSnapz099

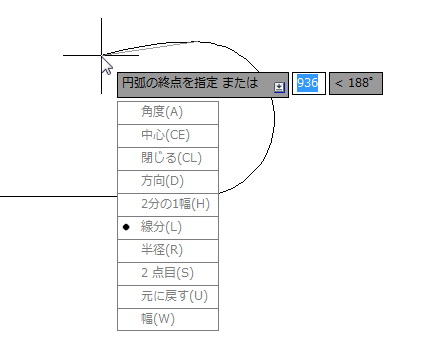

再度、下矢印キーを押しコマンドオプションメニューから"線分"を選択しエンターを押します。

ScreenSnapz100

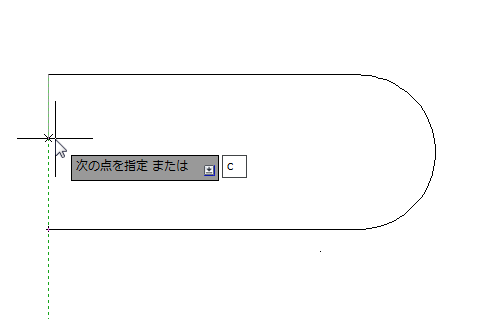

今度は右方向にカーソルを移動させ"3000"と入力し線分を作成します続けて線分を閉じますので"C"を入力してオブジェクトを閉じます。

ScreenSnapz101

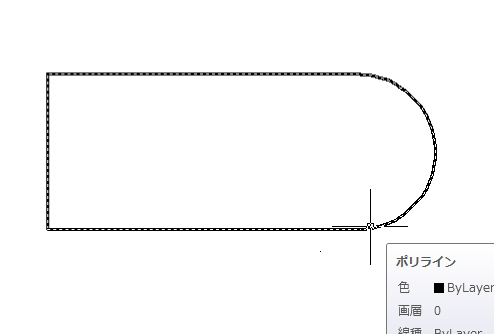

ポリラインオブジェクトが作成できました。

ScreenSnapz102





幅のある線分を作成する

リボン ホーム→作成ポリラインをクリックします。

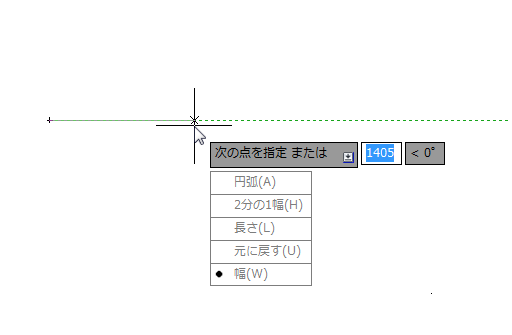

例えば1点目を指定となりますので画面の任意の場所をクリックします。そのあとに下矢印キーを押しコマンドオプションを表示させて"幅"を選択します。

ScreenSnapz103

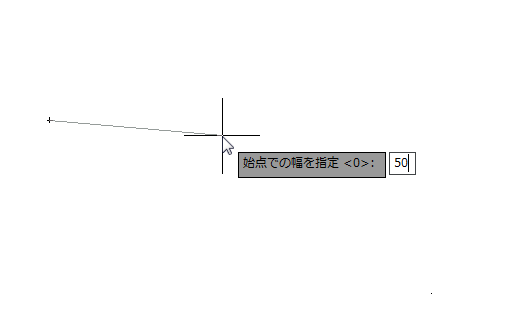

"始点での幅を指定"となりますので、ここでは"50"と入力しました。

ScreenSnapz104

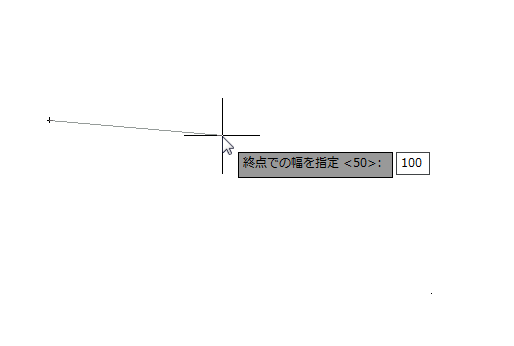

今度は"終点の幅を指定"となりますので、ここでは"100"と入力してエンターを押します。

ScreenSnapz105

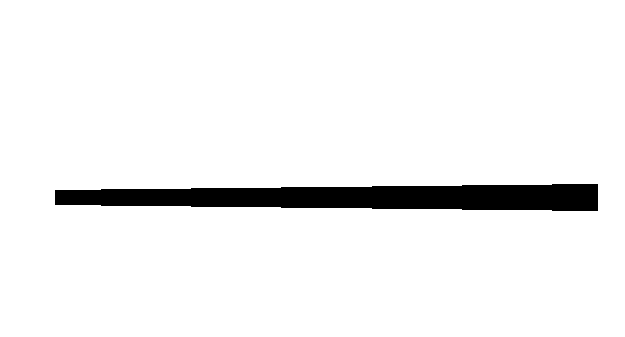

任意の点をクリックします。まだコマンドが実行されていますので、ここで終了するにはESCを押してコマンドを終了させます。

ScreenSnapz106
