はじめて使うAutoCAD LT > (8)オブジェクト編集





【透過性】



オブジェクト、ハッチング、画層などに透過設定を行います。AutoCAD(LT)2015では初期設定で"透過性"がON(有効)になっています。

ScreenSnapz212

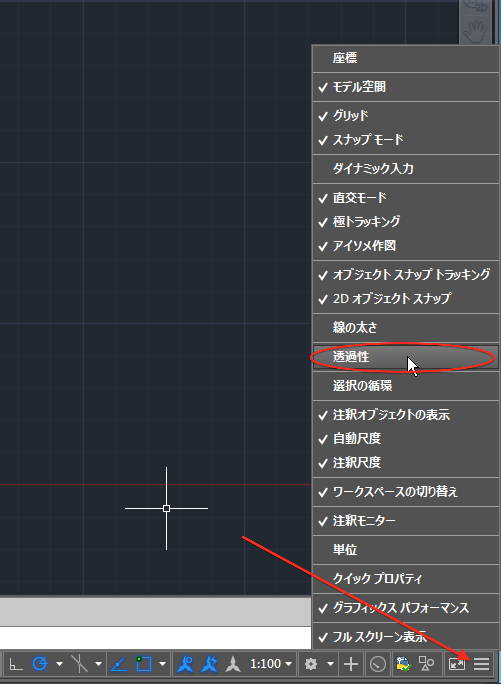

また初期設定ではステータスバーにアイコン表示されていませんので必要であればカスタマイズから表示させることができます。

ScreenSnapz213



既存のハッチングに透過性を設定

例えば下図があり、赤いハッチング(塗りつぶし)の長方形オブジェクトがあるとします。

ScreenSnapz207

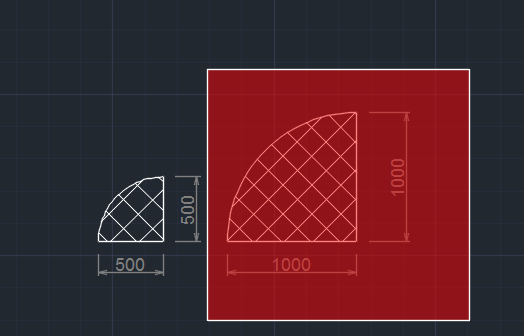

この赤いオブジェクトの下には違うオブジェクトがありますので、透過の設定をしてオブジェクトを表示させます。透過50%では下の様になります。

ScreenSnapz206



設定方法

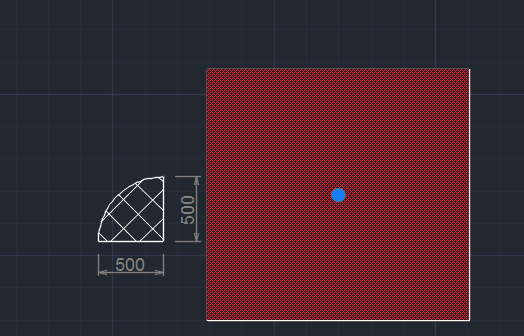

ハッチングされたオブジェクトを選択します。

ScreenSnapz208

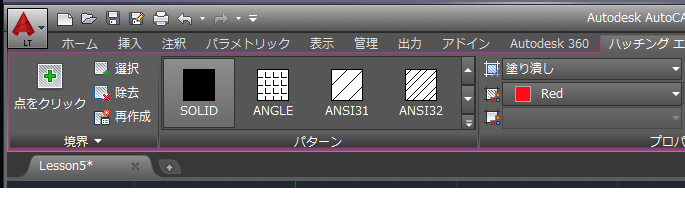

リボンに"ハッチングエディタ"が表示されます。

ScreenSnapz209

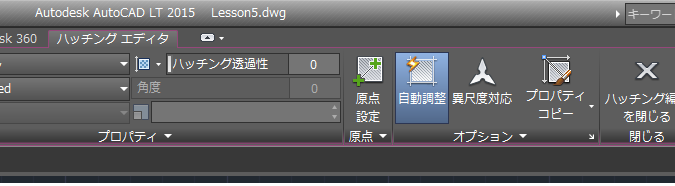

プロパティパレットに"ハッチング透過性"という項目があります。

ScreenSnapz209a

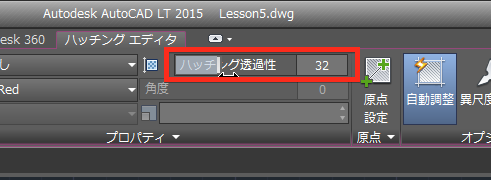

スライドバーを右側にずらして変更する方法

ScreenSnapz210

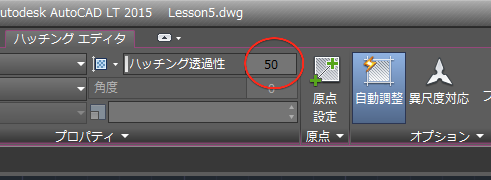

数値を入力して変更する方法

ScreenSnapz211







画層に透過性を設定

はじめから画層に透過性を設定する方法を説明します。リボンの画層パレットから"画層プロパティ管理"をクリックします。

ScreenSnapz214

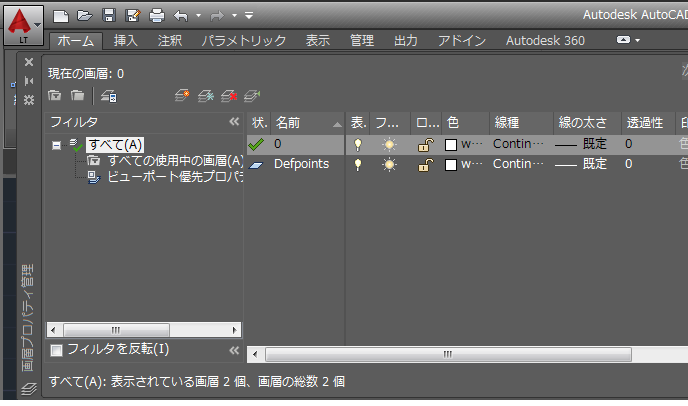

ダイアログボックスが表示されますので新しく画層を作成します。下図の"新規作成"アイコンをクリックします。

ScreenSnapz215

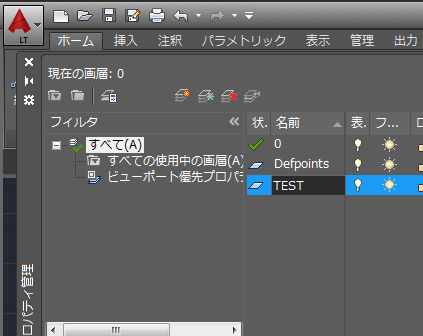

画層が作成されますので、名前を付けます。ここでは"TEST"としています。

ScreenSnapz223

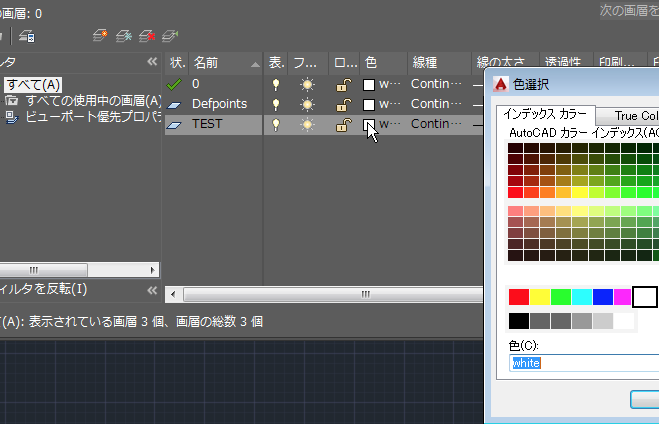

例えば色を"赤"に変更します。"色"の項目にあるアイコンをクリックすると"色選択"ダイアログが表示されますので赤色を選択して"OK"をクリックします。

ScreenSnapz224

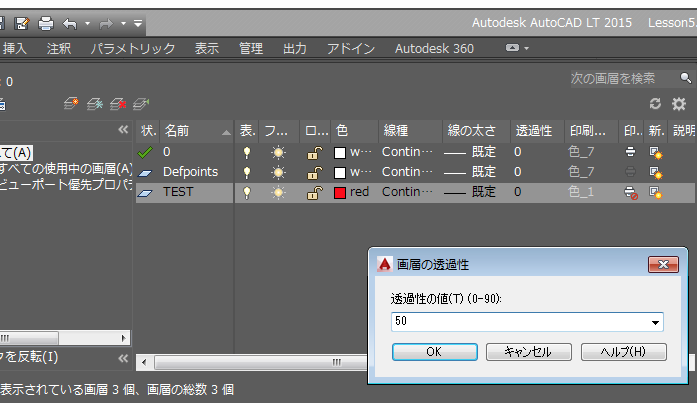

次に右側にある透過性の項目をクリックすると、ダイアログが表示されますので、ここでは"50"と入力し、OKをクリックします。

ScreenSnapz225

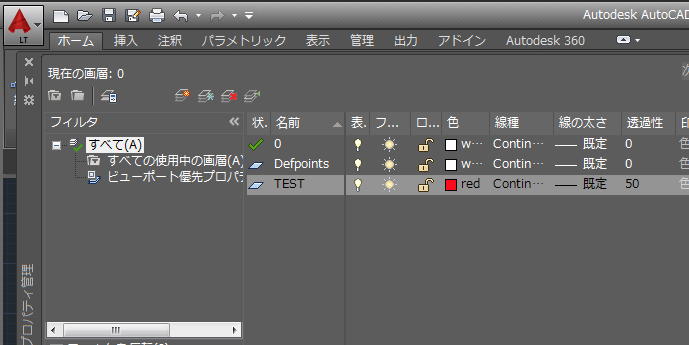

これで透過性50%の画層"TEST"が作成されました。"画層プロパティ管理"は×ボタンで閉じます。

ScreenSnapz226

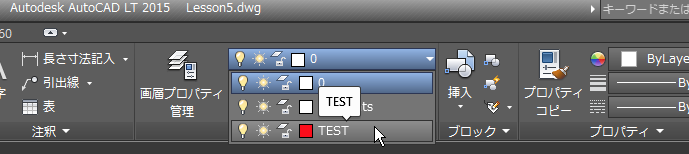

画層を変更してハッチングを作成してみます。画層から"TEST"を選択します。

ScreenSnapz227

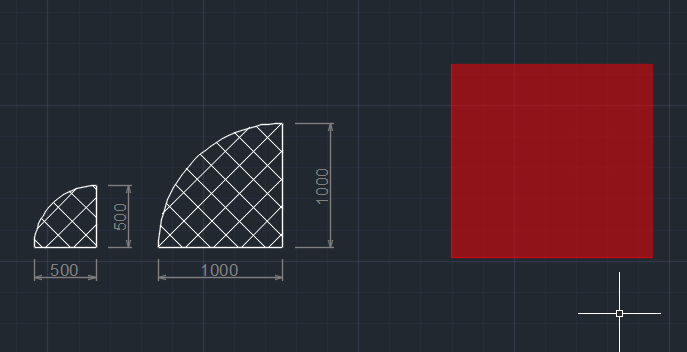

長方形を作成し塗りつぶしハッチングを作成します。この段階で"塗りつぶし"が薄くなっていることが分かります。作成したオブジェクトを移動し既存のオブジェクトに重ねます。

ScreenSnapz228

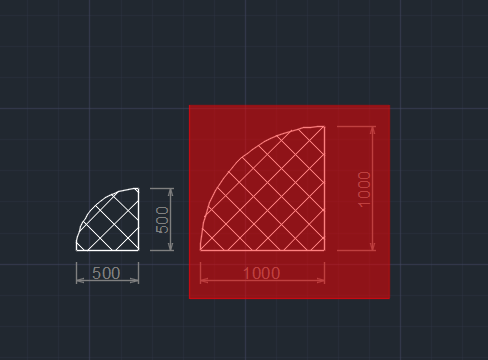

透過性が適用され下のオブジェクトが透けて見えています。

ScreenSnapz229
