はじめて使うAutoCAD > (9)オプションの設定

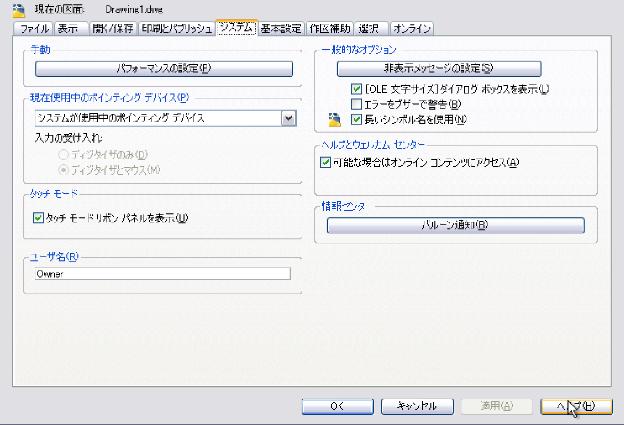

オプション⑤ "システム"



システムに関する各オプションを設定します。



ファイル表示開く/保存印刷とパブリッシュシステム基本設定作図補助選択

ScreenSnapz065



手動

ScreenSnapz066

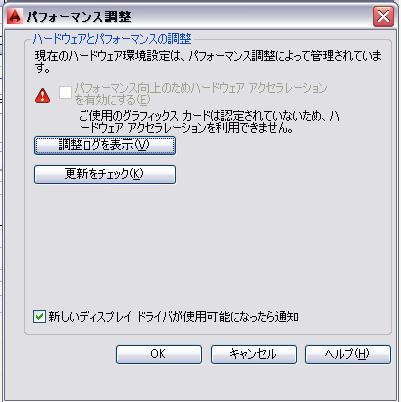

パフォーマンスの設定

グラフィックカードに関する調整をすることができます。

ScreenSnapz067

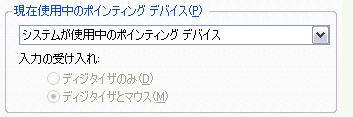

現在使用中のポインティングデバイス

ScreenSnapz066a

使用可能なポインティング デバイス ドライバのリストが表示されます。

ScreenSnapz068



[入力の受け入れ]

プログラムがマウスとディジタイザの両方からの入力を受け入れるか、ディジタイザを設定した場合にマウスの入力を無視するかを指定します。






タッチモード

ScreenSnapz066b

タッチ モード リボン パネルを表示

タッチ パッドの操作(ズームや画面移動)をキャンセルするボタンがあるパネルが表示されます。






ユーザ名

ScreenSnapz066c

初期設定ではWindows のログイン情報となっています

この名前は、時刻と日付のスタンプ(REVDATE[改訂日付]コマンド)を使用したときに挿入されます。これは、他のユーザが同じ図面で作業する場合に便利です。

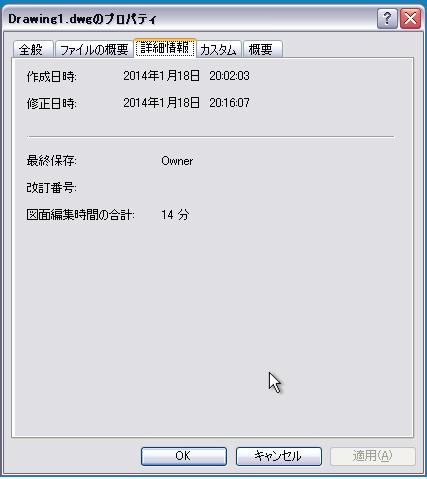

ファイルのプロパティ-詳細情報

ScreenSnapz069

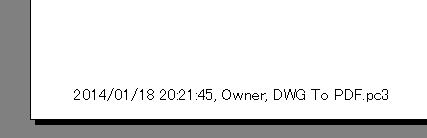

印刷スタンプ

ScreenSnapz070

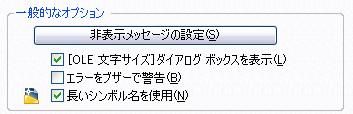

一般的なオプション

ScreenSnapz071

非表示メッセージの設定

以前に非表示にされたメッセージの表示をコントロールします。



[OLE 文字サイズ]ダイアログ ボックスを表示

図面に OLE オブジェクトを挿入するときに、[OLE 文字サイズ]ダイアログ ボックスが表示されます。



エラーをブザーで警告

無効な入力を検出したときに警告のブザーを発します。



長いシンボル名を使用

定義テーブルに格納される名前の付いたオブジェクト(線種や画層など)の名前に関するパラメータを設定します。






ヘルプとウエルカムセンター

 ScreenSnapz071a

ヘルプの情報をオンライン ソースとローカル ソースのいずれから取得するかをコントロールします。オンライン バージョンが最新です。



可能な場合はオンライン コンテンツにアクセス

オートデスクの Web サイトもしくは、PCインストールされているファイルのどちらから情報にアクセスするかを指定できますチェックを付けている場合、最新のヘルプ情報アクセスできます。






情報センター

ScreenSnapz071b

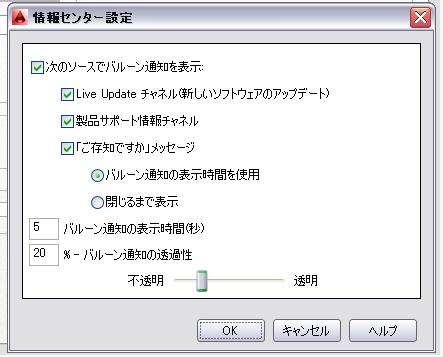

バルーン通知

アプリケーション ウィンドウの右上コーナーに表示されるバルーン通知の内容、頻度、表示時間をコントロールします。[情報センター設定]ダイアログ ボックスが表示されます。

ScreenSnapz072

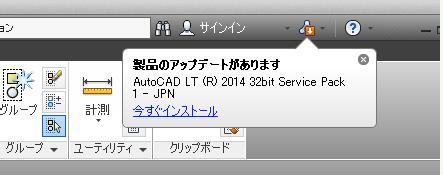

製品のアップデート(上記設定の場合5秒間表示されて消えます。)

ScreenSnapz073
