はじめて使うAutoCAD LT > (8)オブジェクト編集





【リージョン】



リージョンとはオブジェクトに特性情報を持たせることです。

リージョンを作成するということは図形のタイプを"リージョン"というタイプに変換することで、それにより面積・周囲の長さ等の情報を持たせます。

マスプロパティ計算(体積、面積、慣性モーメント、重心の中心を分析)をしたり、リージョンオブジェクト同士を足したり、引いたりして複雑な図形を作成できます。特に3Dのモデリングで使用される機能だと思います。

ScreenSnapz187a ScreenSnapz188

コマンド REGION  短縮コマンド REG



図形要素(図形タイプ)

例えば線分を作成した場合のプロパティ表示は"線分"です。長方形を作成した場合は"ポリライン"、円の場合は"円"、円弧の場合は"円弧"など、それぞれのオブジェクトには図形要素があります。

ScreenSnapz189 ScreenSnapz190



リージョンの作成

リージョンの作成は図形要素を"線分"などから"リージョン"へ変換することをいいます。ただしリージョンに変換できるのは閉じた図形である必要あります。

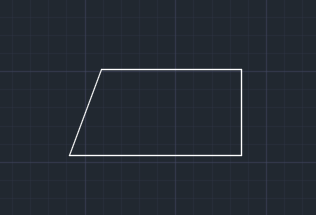

例えば下図の様な"線分"コマンドで作成したオブジェクトがあるとします。図形要素は4本とも"線分"です。

ScreenSnapz193 ScreenSnapz196

リボンの"作成"パレットから"リージョン"をクリックします。(またはREGIONコマンドを実行)

ScreenSnapz187a1

"オブジェクト選択"となりますので4つの線分をそれぞれクリックして、選択を確定するためにエンターキーをおします。

ScreenSnapz194

これで線分オブジェクトの要素が"線分"から"リージョン"に変換されました。

ScreenSnapz197 ScreenSnapz195





リージョンの解除

リージョンを解除するには"分解"コマンドを使用します。

リボンの"修正"パレットから"分解"を選択します。

ScreenSnapz199

"オブジェクトの選択"となりますのでリージョンオブジェクトをクリックします。

ScreenSnapz200

確定するためにエンターキーを押します。

ScreenSnapz1

図形要素が"リージョン"から"線分"に変わります。




マスプロパティ計算



マスプロパティ情報を表示させるには

リボンにはツールがないためコマンド入力をします。"MASPROP"を入力してエンターキーを押します。

ScreenSnapz203

"オブジェクトを選択"となりますのでリージョンオブジェクトを選択します。

ScreenSnapz204

確定するためにエンターキーを押すと同時にマスプロパティ情報が表示されます。

エンターキーを押すと画面下に"ファイルに書き出しますか?"と表示されます。

ScreenSnapz205

必要であれば"Y"を、必要なければ"N"を入力するか、そのままエンターキーを押します。





マスプロパティの情報内容

ScreenSnapz202

面積:リージョンオブジェクトの面積、3Dソリッドの表面積

周囲:周囲の長さ、3Dソリッドの場合は表示されない

境界ボックス:定義される2つの座標

図心:中心を示す座標値

その他:慣性モーメント・慣性乗積・回転半径等





リージョンの応用

リージョン同士を利用して複雑な形を作成することができます。例えば下図の長方形と円のオブジェクトをリージョンに変更してあるとします。

ScreenSnapz079



「和」

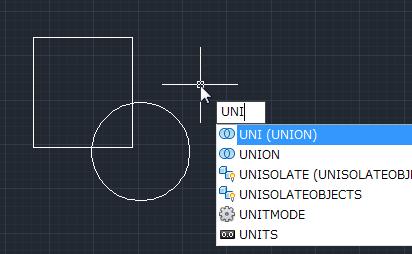

コマンドラインに"UNION"と入力して二つのオブジェクトをクリックします。

ScreenSnapz071

二つのオブジェクトが合わさった図形になります。

ScreenSnapz072



「差」

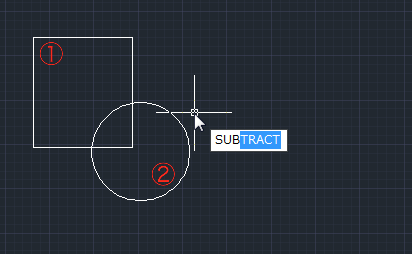

コマンドラインに"SUBTRACT"と入力し、最初に①オブジェクトをクリックしエンターを押します。次に②オブジェクトをクリックしてエンターを押します。

ScreenSnapz073

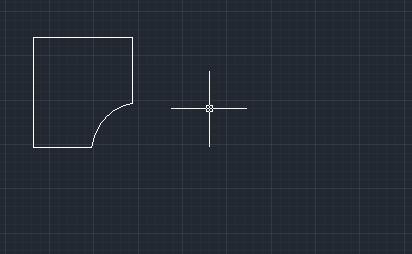

①オブジェクトから②オブジェクトを差し引いた図形となります。

ScreenSnapz074



「交差」

コマンドラインに"INTERSECT"と入力し、二つのオブジェクトを選択してエンターを押します。

ScreenSnapz080

二つのオブジェクトを交差している部分だけが残ります。

ScreenSnapz075
