作図レッスン1

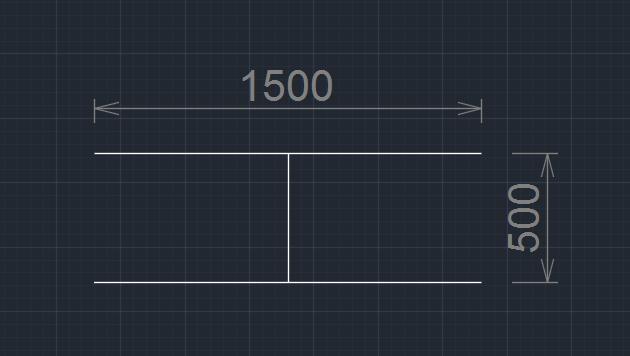

完成図 (下の図形を作ってみましょう)

ScreenSnapz286
 作業内容: 線分、オフセット、中点スナップ、寸法



練習用データのダウンロード

なるべく説明内容と動作を同じ状態にさせたいので説明用として作成したテンプレートデータを使用していただくと便利です。

テンプレートファイル名「lesson.dwt」 ダウンロード

使い方:デスクトップにダウンロードし、ファイルをダブルクリックするとAutoCAD LTが起動します。あらかじめ単位設定、図面範囲、寸法スタイル、文字スタイルが設定されています。





水平線を作図する

最初に下図の①を作成します。

ScreenSnapz286a

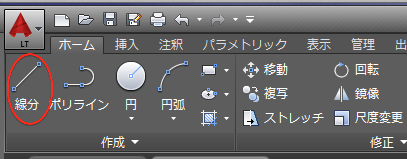

線分コマンドを使用して水平線を作成します。リボン"ホーム"から"線分"をクリックします。

ScreenSnapz291

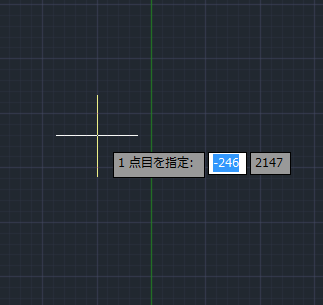

"1点目を指定:"となりますので画面の真ん中より少し左上あたりをクリックします。

ScreenSnapz293

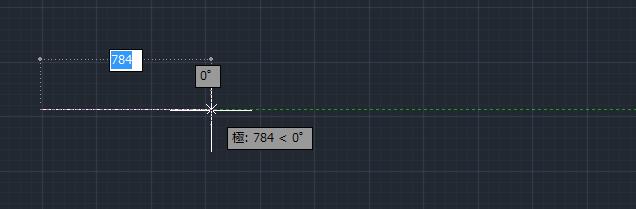

次に2点目ですがマウスカーソルを右方向にずらします。そうすると水平の位置にカーソルが近づくと緑色の破線が表示されます。これは水平、垂直をサポートするトラッキングという機能によるものです。

ScreenSnapz297

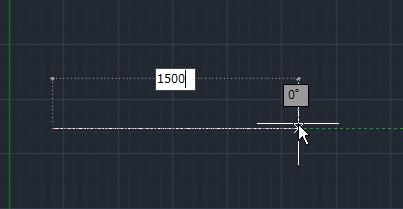

この水平状態のまま、マウスから手を離し"1500"と入力します。作図している線の上に"1500"と入力されていると思います。

ScreenSnapz295

入力したらエンターキーを押して確定させます。これで①の水平線が作成されました。線分コマンドは継続されていますので"ESC"キーを押してコマンドを終了させます。

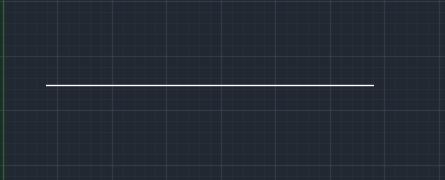

水平線が完了しました。

ScreenSnapz298





平行線を作図する

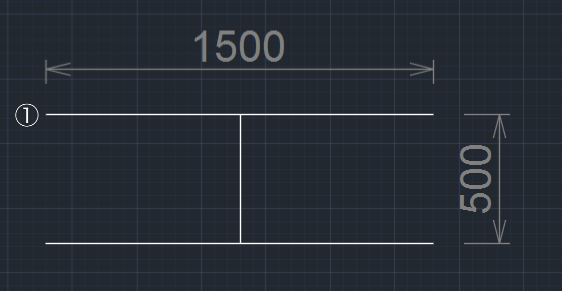

に下図のを作成します。

ScreenSnapz286a1

今度は"オフセット"を使って平行線を作成します。リボン"ホーム"から"オフセット"をクリックします。

ScreenSnapz292

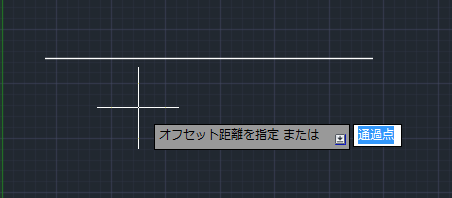

"オフセットの距離を指定 または"となります

ScreenSnapz300

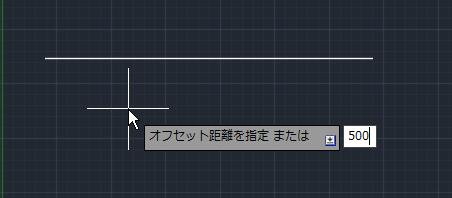

平行線の間隔"500"を入力してエンターキーを押します

ScreenSnapz301

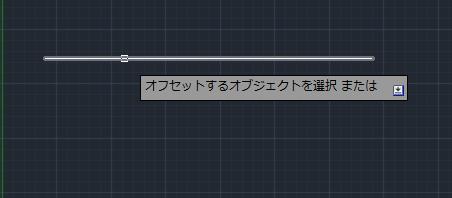

"オフセットするオブジェクトを選択 または"となりますので、最初に作成した水平線をクリックします。

ScreenSnapz303

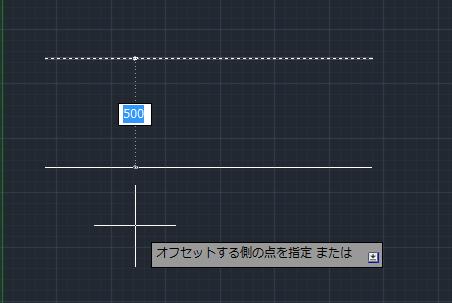

次に"オフセットする側の点を指定 または"となりますので、カーソルを下方向へ移動させ任意の場所をクリックします。

ScreenSnapz304

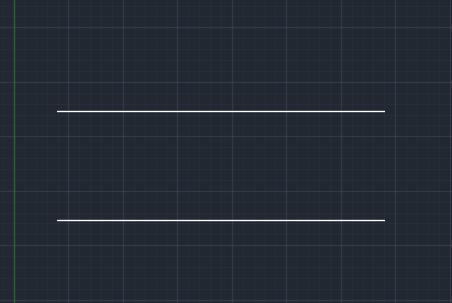

コマンドが継続していますので"ESC"キーを押してコマンドを終了します。平行線が作成できました。

ScreenSnapz305



中点スナップを利用して線分を作成

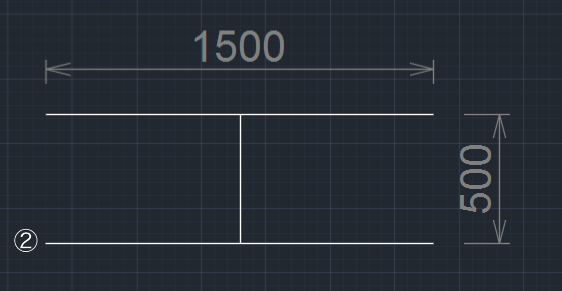

に下図のを作成します。

ScreenSnapz286a1a

③は平行線の中心の位置にある線分となりますこの場合スナップ機能の"中点"を利用します。初期設定ではスナップに中点が含まれていませんので、中点を追加します。

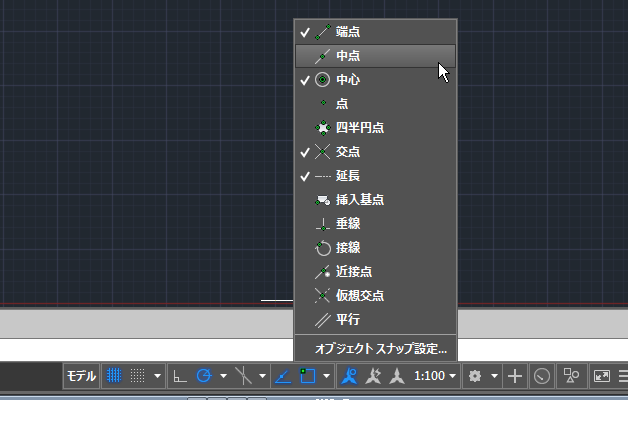

画面下の右側にある"アプリケーションステータスバー"からオブジェクトスナップ設定を表示させます。下図の様に中点にチェックを付け有効にします。

ScreenSnapz306

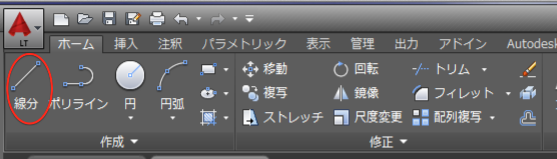

線分を作成します。リボン"ホーム"から"線分"をクリックします。

ScreenSnapz291a1

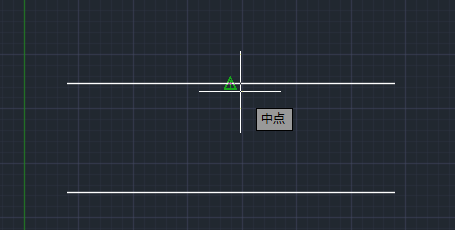

"1点目を指定:"となりますので平行線(上)の真ん中位にカーソルを移動させます。中心近くになると緑色の三角が表示されます。

ScreenSnapz307

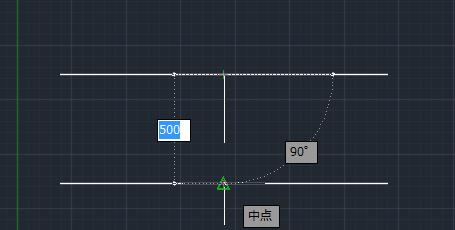

表示された状態で1点目をクリックします。次に2点目はマウスカーソルを下方向にずらします。同じように中心位置にカーソルが近づくと緑色の▼が表示されます。

ScreenSnapz308

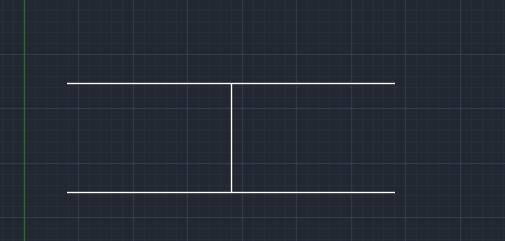

表示された状態でクリックします。これでオブジェクトが完成しました。

ScreenSnapz309




寸法線を配置

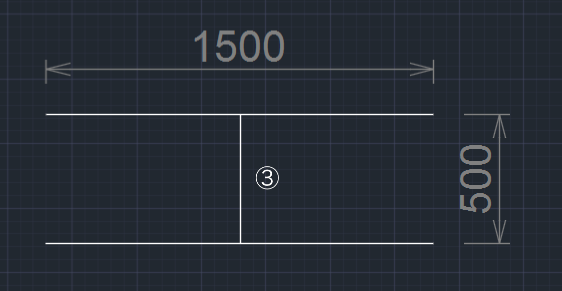

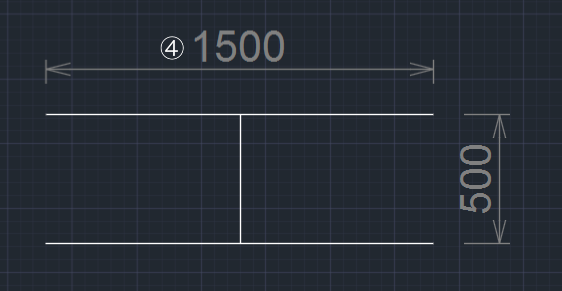

に下図のを作成します。

ScreenSnapz286a1a1

寸法線を配置してみます。寸法線の設定はあらかじめ"練習"という名前を付て作成してありますので配置するだけでうまく表示されると思います。

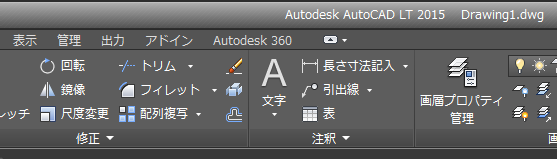

リボン"注釈"から"長さ寸法記入"をクリックします。

ScreenSnapz311

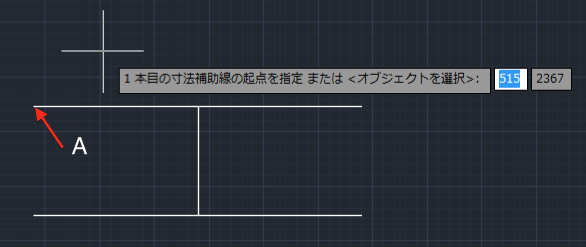

"1本目の寸法補助線の基点を指定"となりますので、下図Aをクリックします。

ScreenSnapz312

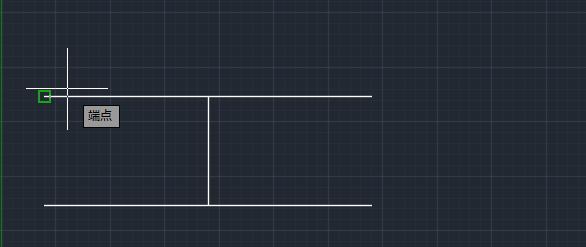

この時は端点スナップを利用します。カーソルを近づけると緑色の四角が表示されますので、クリックします。

ScreenSnapz313

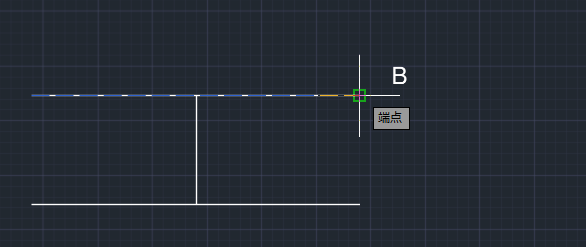

次に左側Bの端点をクリックします。

ScreenSnapz314

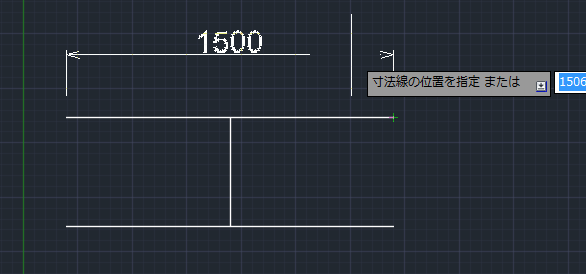

"寸法線の位置を指定"となりますので上方向にマウスカーソルを移動させ、任意の場所でクリックすると寸法線が配置されます

ScreenSnapz315

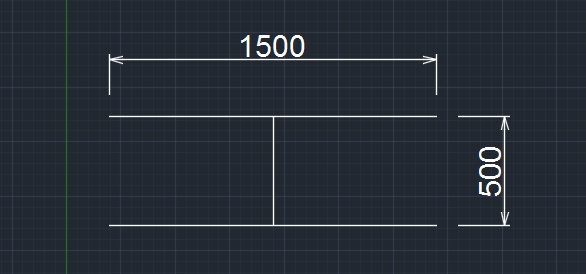

同じように縦の寸法線配置します。

ScreenSnapz317

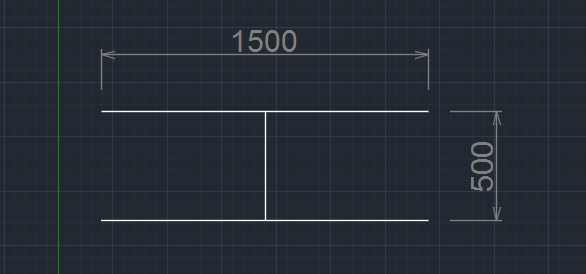

これで寸法線も含め目標の図形が作成されました。

ScreenSnapz318
