はじめて使うAutoCAD LT > (8)オブジェクト編集





【延長】



延長とは、途中までの線を基準線まで延長するツールです。トリムとはプラスとマイナスのような関係になります。

ScreenSnapz013 ScreenSnapz063



コマンド EXTEND  短縮コマンド EX



延長

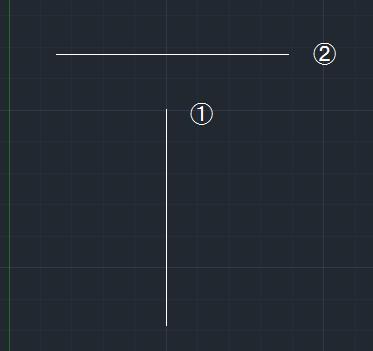

例えば下図のような①と②の線があり、②の線まで①の線を延長したい場合。

ScreenSnapz014

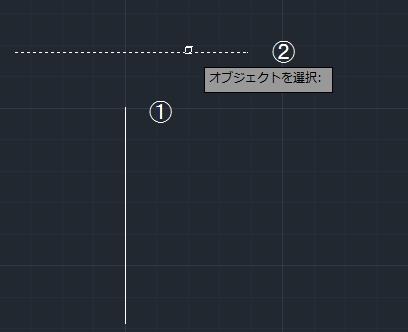

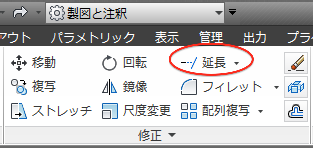

リボンの"ホーム"タブ→"修正"パレットから延長を選択します。オブジェクトを選択となりますので、最初に②(基準となる線)をクリックします。この場合は基準となる線は、この線だけなので確定するためにエンターを押します。

ScreenSnapz016

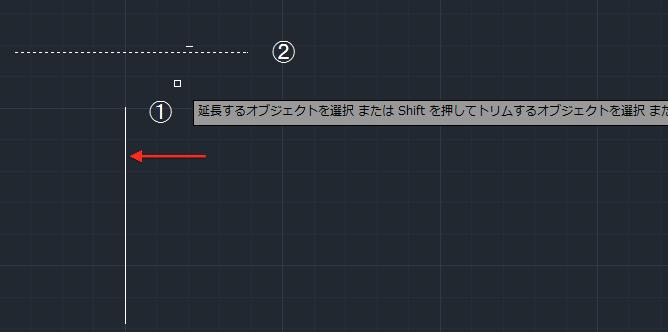

次に"延長するオブジェクトを選択"となりますので、①の線をクリックします。

ScreenSnapz017

※"またはShift を押してトリムするオブジェクトを選択"

これは延長コマンドを実行した場合に、オブジェクトを選択するときShiftキーを押すことでトリムコマンドに変更きるということです。逆にトリムコマンドを実行した場合でも、Shiftキーで延長コマンドにも変更できます。この機能を使用することで複雑な図面も一つのコマンドで、切断・延長が続けて操作できます。



クリックと同時に線が延長されたと思います。

ScreenSnapz018

まだコマンドが有効になっていますので、トリムを終了させるにはESCキーを押します。





延長の応用

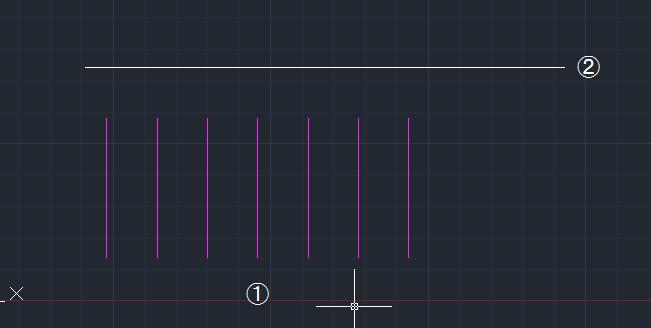

例えば下図のようなオブジェクトがあった場合、①のマゼンタ色の縦線を②の線まで簡単に延長したい場合。

ScreenSnapz020

リボンの"ホーム"タブ→"修正"パレットから延長を選択します。次に②の線をクリックして、確定するためにエンターキーを押します。

ScreenSnapz021

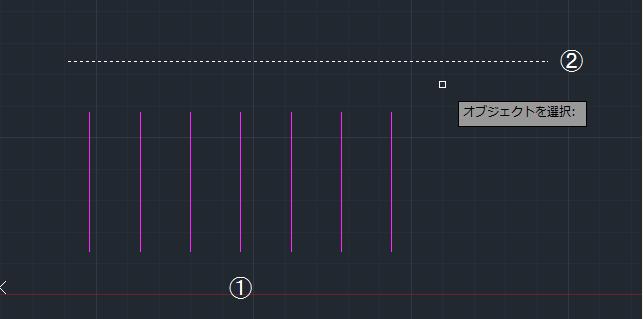

次に延長するオブジェクトを選択することになります①の線を1本1本クリックしていっても延長されますが、ここでは①の線をを一度に選択して延長します。

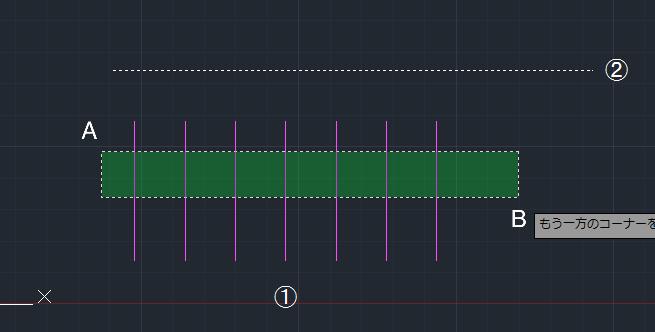

下図のA付近をクリックして、右下方向へカーソルを移動しB付近をクリックします。この時延長する線以外は含まないように注意します。(隣接している線がある場合)

ScreenSnapz022

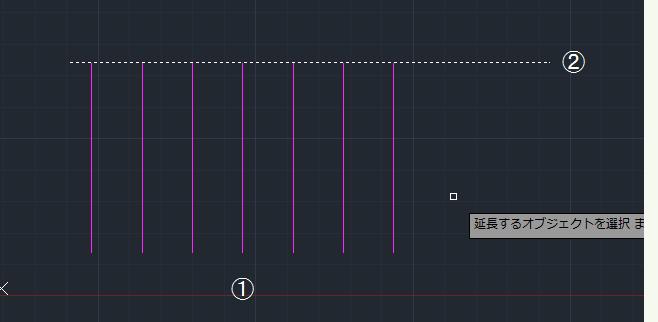

一度にすべての線が延長されたと思います。

ScreenSnapz023

延長コマンドを終了させるためにESCキーを押します。






関連記事
