はじめて使うAutoCAD LT > (10)印刷





PDFデータを作成する



印刷の準備

AutoCADでPDFデータとして出力させるためには印刷設定で"DWG to PDF"というAutoCAD規定のプリンタを選択します。

ScreenSnapz220

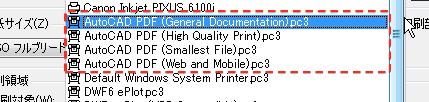

AutoCAD (LT) 2016から規定のPDF出力が増えています。

ScreenSnapz219



印刷設定

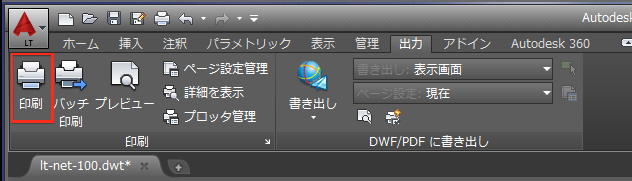

リボンの"印刷"パネルから"印刷"をクリックすると印刷ダイアログボックスが表示されます。またはアプリケーションメニューの"印刷"をクリックします。

ScreenSnapz329



印刷ダイアログボックスを表示させます。

ScreenSnapz221



プリンタ/プロッタから"DWG to PDF"または"AutoCAD PDF"を選択します。

ScreenSnapz222

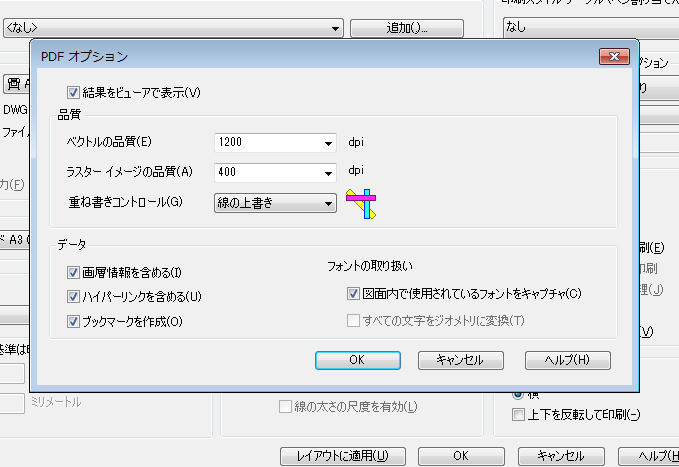

PDFオプションで詳細設定ができます。

ScreenSnapz223



用紙サイズを選択します。一般的にはA3またはA4を選択します。

ScreenSnapz224

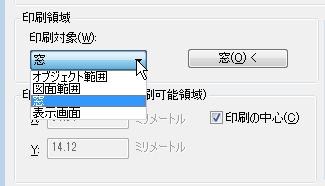

印刷領域で印刷範囲を設定します。

ScreenSnapz225



印刷尺度を指定します。縮尺を重要としない場合は、"用紙にフィット"にチェックで用紙にあったPDFを作成できます。

ScreenSnapz345

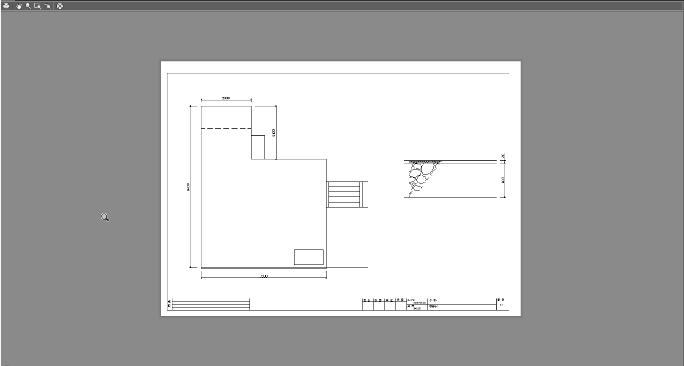

プレビューで確認します。

ScreenSnapz226

よければ右クリックしてメニューを表示させ、印刷をクリックします。

ScreenSnapz227

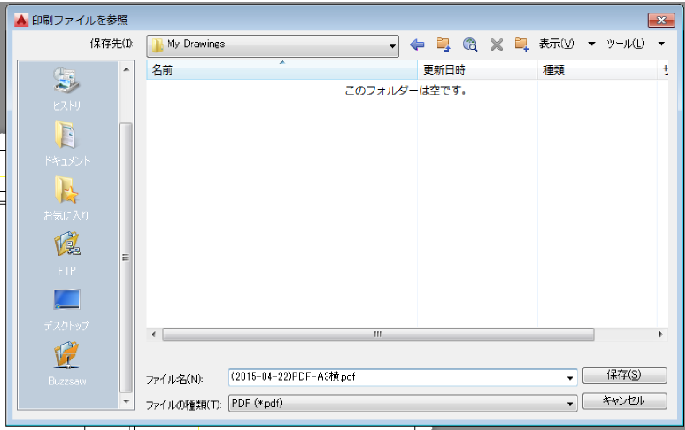

次に保存場所を指定し保存をクリックします。

ScreenSnapz228

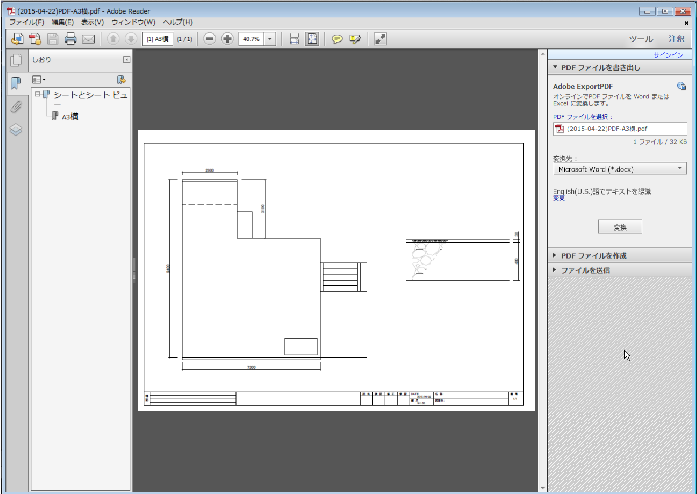

PDFビューアにて作成されたPDFデータが表示されます。

ScreenSnapz229
