【面取り】
図形の角を斜めに処理します。
コマンド CHAMFER 短縮コマンド −

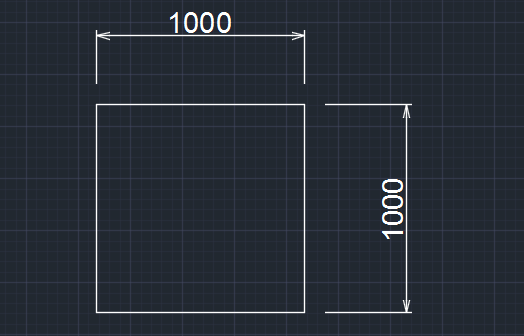

面取りの基本的操作 例えば下図の四角オブジェクトがあり、左下の角を斜めにしたい場合 ※基本的にはダイナミック入力を"ON"にしています。ダイナミック入力について

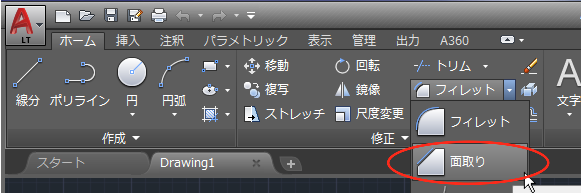

リボンの"ホーム"タブ→"修正"パレットから"フィレット"を拡張して" 面取り"を選択します。
"１本目の線を選択または"となりますので上矢印キーを押してオプションを表示させ、メニューから距離を選択します。

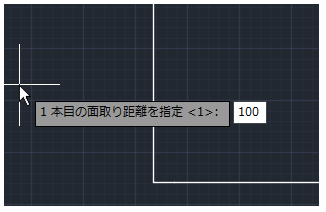

"１本面の面取り距離を指定"となりますので、ここでは100を入力します。

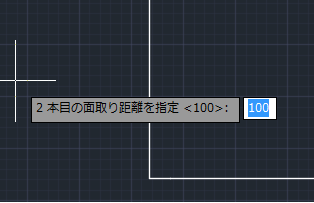

次に"２本面の面取り距離を指定"となりますので、再度100を入力します。

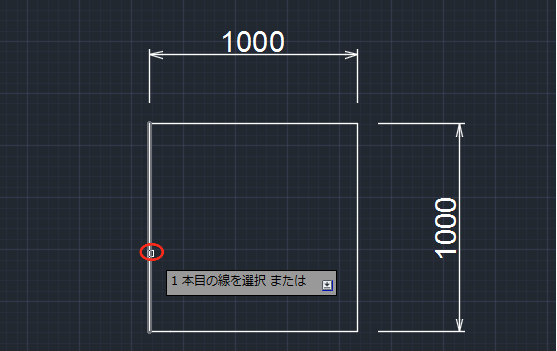

次に"１本面の選択または"となりますので、下図の線をクリックします。

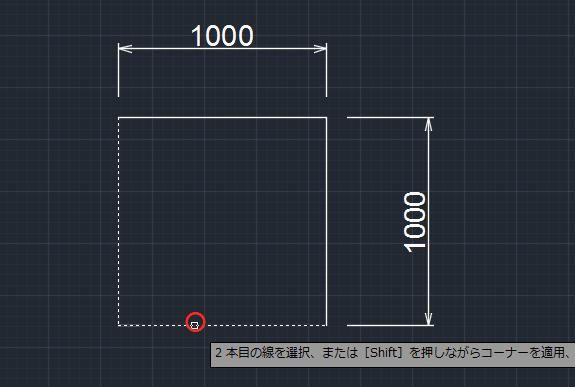

次に"２本面の選択または"となりますので、同じく線をクリックします。

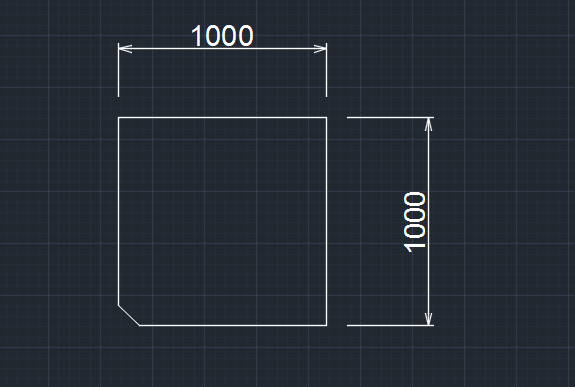

下図の様に面取りが完成しました。
100mmと100mmの設定になっています。
角度を指定して面取り リボンの"ホーム"タブ→"修正"パレットから"フィレット"を拡張して" 面取り"を選択します。
"１本目の線を選択または"となりますので上矢印キーを押してオプションを表示させ、メニューから距離を選択します。

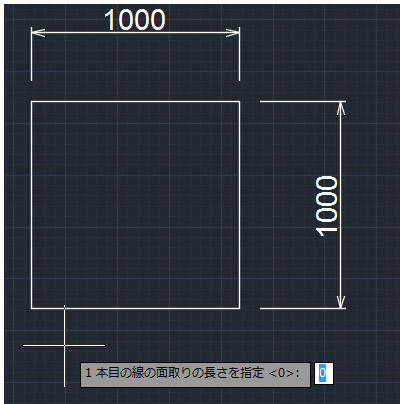

"１本面の面取りの長さを指定"となりますので、ここでは100を入力します。

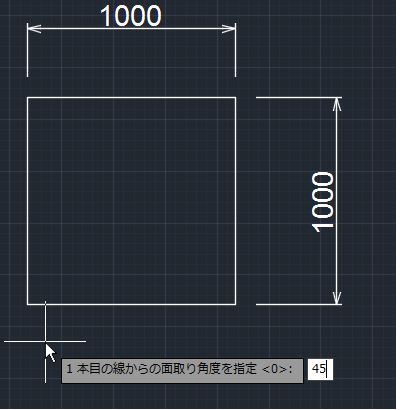

次に"１本面の線からの面取り角度を指定"となりますので、45（度）を入力します。
次に"１本面の選択または"となりますので、下図の線をクリックします。
次に"２本面の選択または"となりますので、同じく線をクリックします。

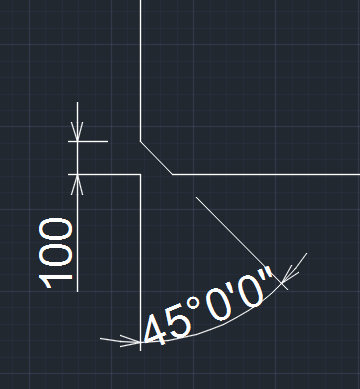

下図の様に面取りが完成しました。
100mmと45度の設定になっています。
