はじめて使うAutoCAD LT > (8)オブジェクト編集





【選択】



オブジェクトを一つだけ選択する

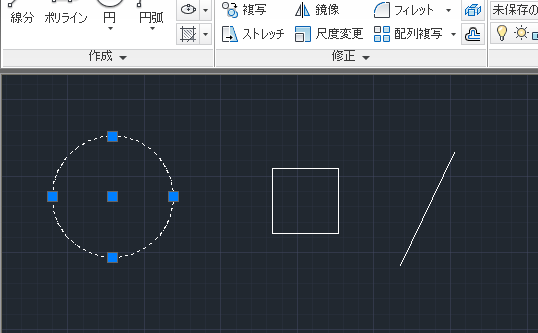

オブジェクトを1つだけ選択するには、そのオブジェクトをクリックします。青色のグリップが表示され選択状態になります。

item23

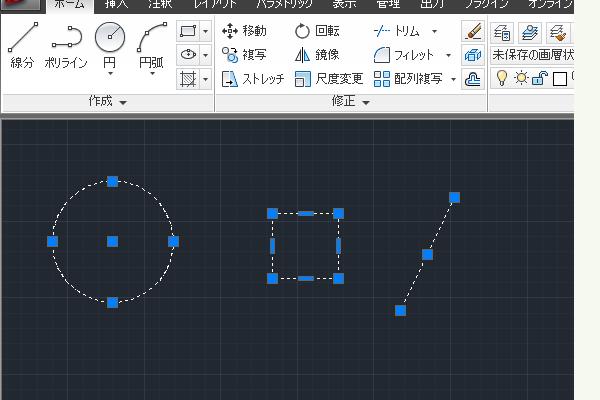

オブジェクトを複数選択する

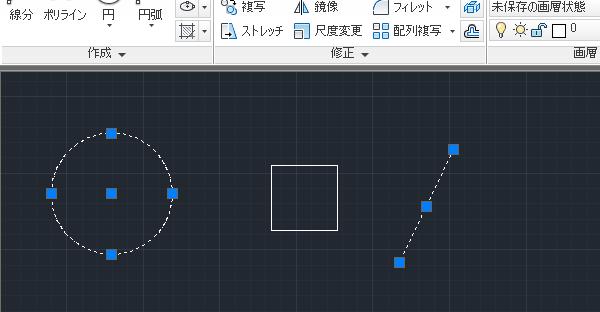

連続して選択する場合、そのまま次のオブジェクトを一つずつクリックして選択していきます。

item2

※設定によっては複数選択にならないで解除されます。詳しくはオプション設定の"選択"を参考にしてください。

ScreenSnapz026

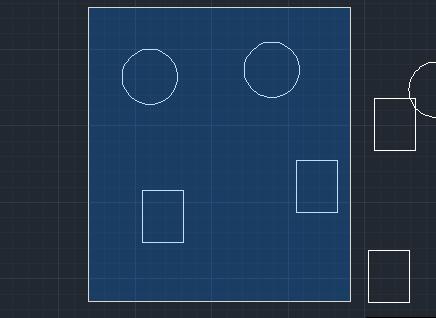

または始点と終点を使用して四角形で囲むように選択します。

item7




その他の選択方法

・フェンス、・ポリゴン窓、・ポリゴン交差

ScreenSnapz029

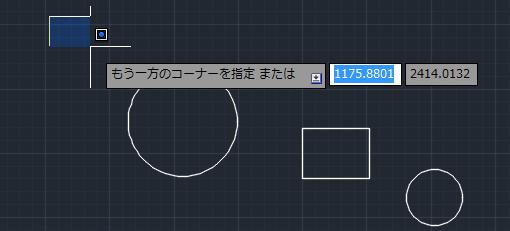

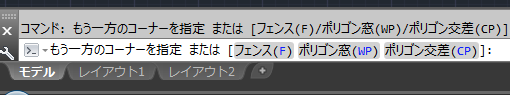

作図領域の空いている部分をクリックします。"もう一方のコーナー又は"となりますので下矢印キー押します。

ScreenSnapz030

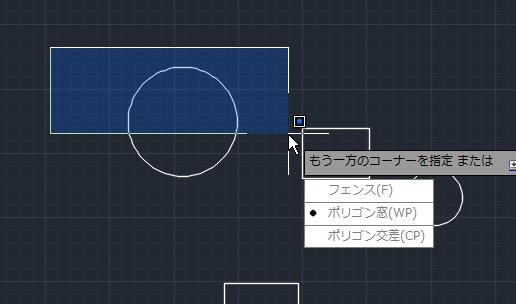

コマンドウィンドウにコマンドメニューが表示されますので選択します。

ScreenSnapz031



フェンス

コマンド未選択の状態で作図領域の任意の場所をクリック。コマンドラインに下図のプロンプトが表示されますので、マウスでフェンスをクリックまたは、[F]を入力しエンターをおします。

item4

選択したいオブジェクトにカーソルを通過させていきます。

item5a

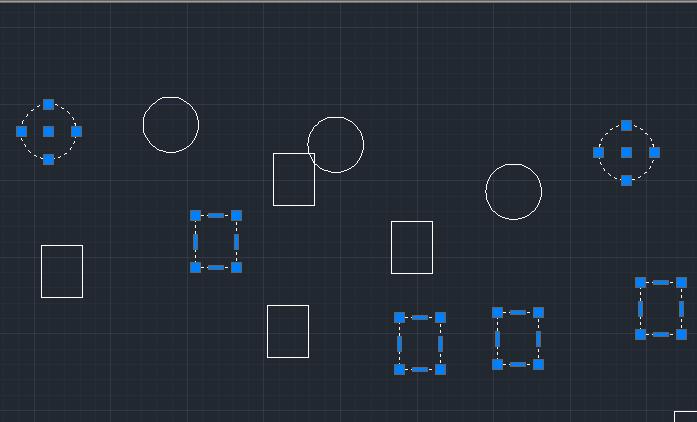

最後にエンターを押してフェンス選択を終了させます。通過した部分のオブジェクトだけが選択されました。

item6



ポリゴン窓

選択したい部分を多角形で囲むように選択します。コマンド未選択の状態で作図領域の任意の場所をクリック。コマンドラインに下図のプロンプトが表示されますので、マウスでポリゴン窓をクリックまたは、[WP]を入力しエンターをおします。

item8

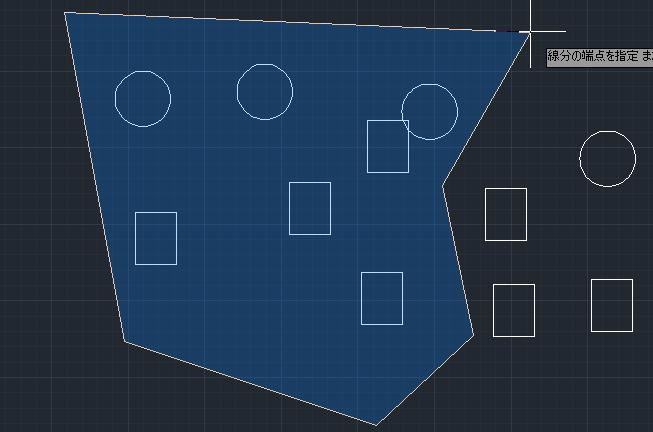

選択したいオブジェクトを囲むように選択していきます。

item9

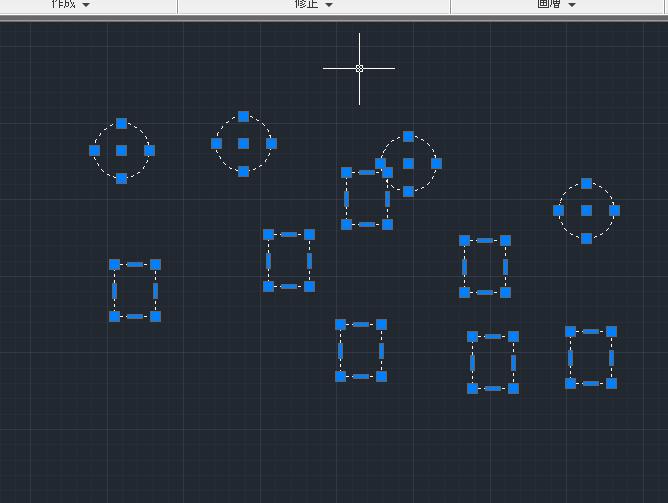

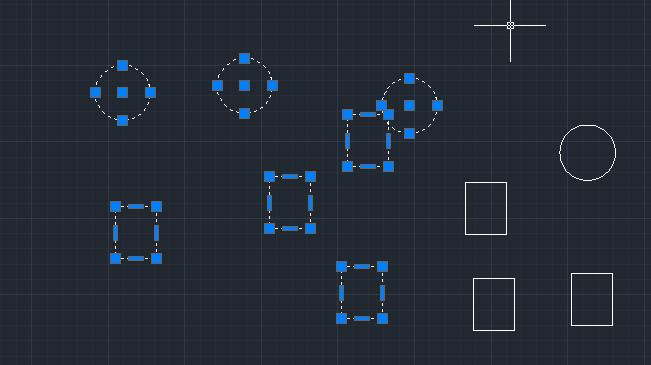

青く囲まれた部分に入っているオブジェクトが選択されました。

item10



ポリゴン交差

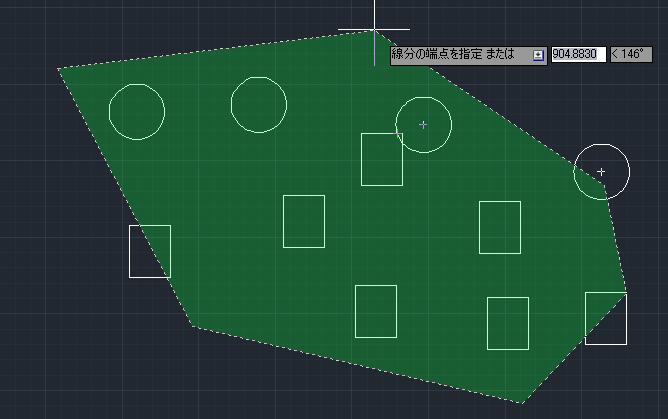

選択したい部分を多角形で囲むように選択します。コマンド未選択の状態で作図領域の任意の場所をクリック。コマンドラインに下図のプロンプトが表示されますので、マウスでポリゴン交差をクリックまたは、[CP]を入力しエンターをおします。ポリゴン窓と違う部分は、ポリゴン窓は完全に内側に入っているオブジェクトだけが選択されましたが、ポリゴン交差は接触しているオブジェクト全部が選択されることになります。

item11

item12







投げ縄選択

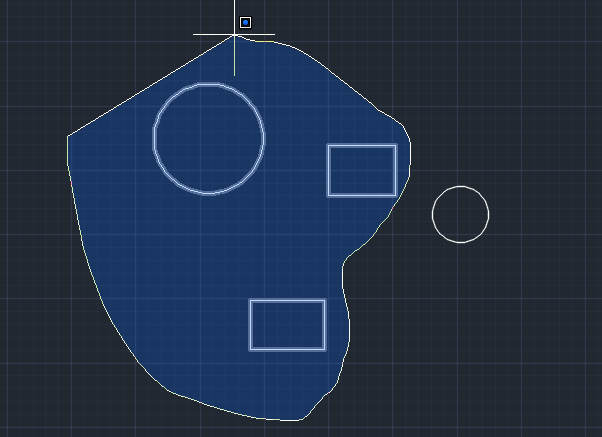

LT2015バージョン】から投げ縄選択ができるようになっています。かなり便利な機能なのでおすすめです。使い方は マウスの真ん中にあるスクロールボタン 左ボタンをドラッグするだけです。選択したいオブジェクト囲むようにマウスを動かしていきます。

ScreenSnapz027

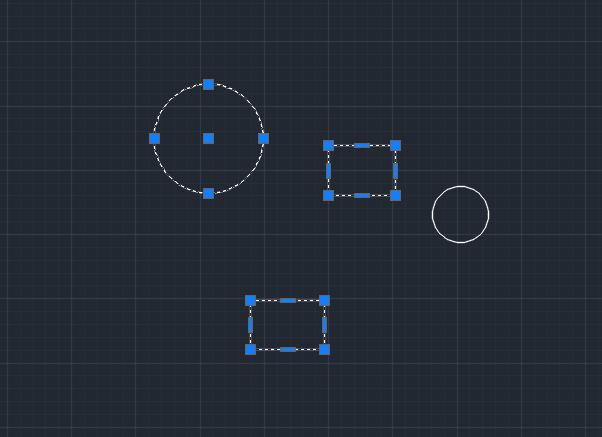

青く色が変わった範囲のオブジェクトが選択されます。

ScreenSnapz028




選択の解除

連続に選択して間違った場合の解除の方法は、解除したいオブジェクトを[Shift]を押しながらクリックします。そうするとそのオブジェクトだけ解除されます。

item13




範囲内から必要な部分だけを選択ークイック選択(QSELECT)

例えば文字だけを選択したい場合、たくさんオブジェクトがあると選択していくのが大変だと思います。ここでQSELECTを使用することで簡単に必要なものだけを選択することが出来ます。

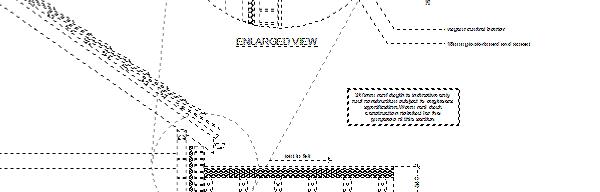

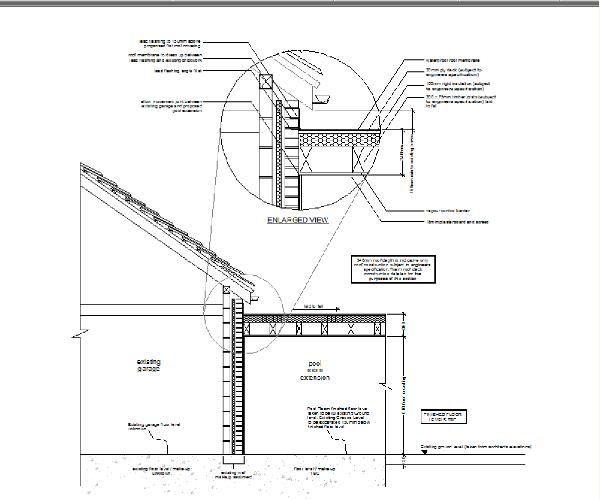

下図の様な図面データがあったとします。

item14

ここから文字オブジェクトだけを選択したい場合、まずは含まれていると思われる部分をすべて選択しておきます。範囲指定で囲むようにします。(または選択しないで、あとで図面全体を指定出来ます。)

item15

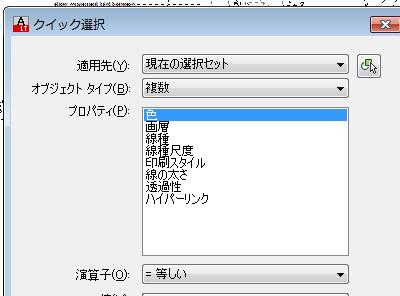

次に右クリックでクイック選択を選択するとダイアログが表示されます。

item16 item17

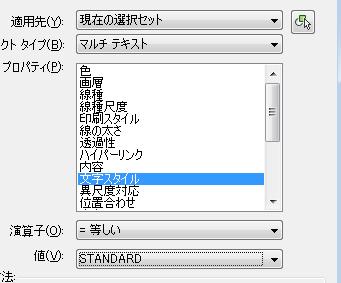

オブジェクトタイプをマルチテキストに設定し、プロパティを文字スタイル、演算子を(等しい)、値に文字スタイル名を選択して、OKボタンをクリックします。

item18

これで文字だけを選択することが出来ました。

item21
