はじめて使うAutoCAD > (7-2)オブジェクト作図





【ハッチング】



①ハッチングの概要

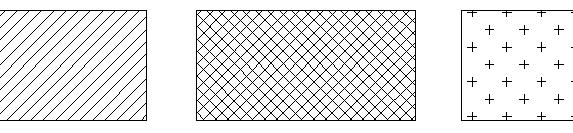

AutoCADの機能の中でよく使うのがハッチング機能です。ハッチングとは領域内に指定したパターンで塗りつぶす機能になります。

ScreenSnapz036

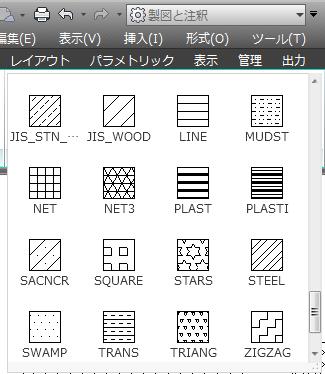

定義済みパターンには色々なタイプが選択できるようになっています。

ScreenSnapz037b



ハッチングは閉じられた領域に作成されます。

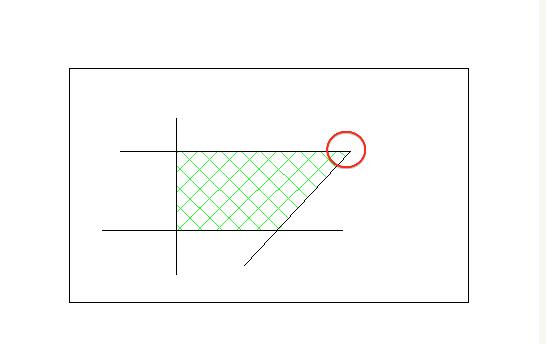

例えば下図のようなハッチングがあった場合、赤丸の部分が閉じられていない場合は

ScreenSnapz042

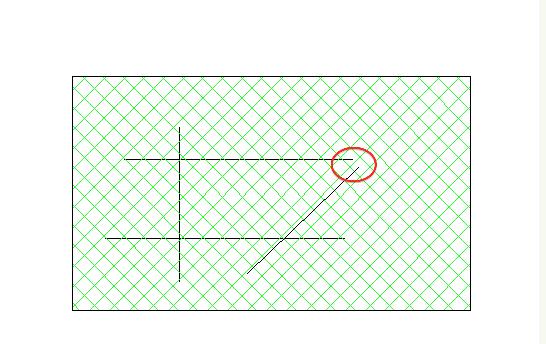

下図のようになり意図した箇所にハッチングを作成できません。

ScreenSnapz043



②ハッチングの作成方法

リボンホームタブぼ作成パレットからハッチングを選択します。

ScreenSnapz044

コマンド HATCH  短縮コマンド H

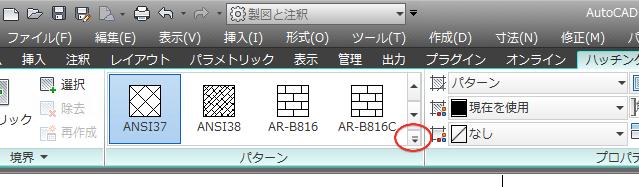

"内側の点をクリック または"となりますので、この時に配置したいパターンをリボンから選択しておきます。下図の赤丸部分をクリックすると展開します。

ScreenSnapz047

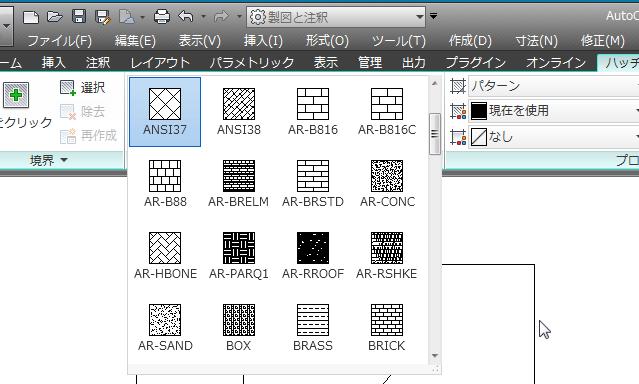

展開されて選択しやすくなります。ここでは "ANSI37"を選択します。

ScreenSnapz048a

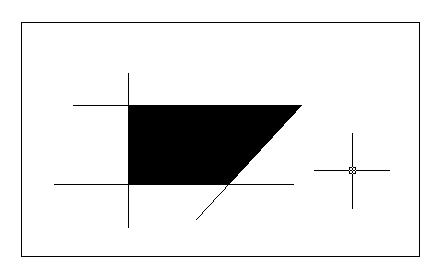

次に重要になるのが縮尺になります。縮尺を変更しないで(初期設定の状態"1")ハッチングを作成すると下図のように塗りつぶされた状態になることが多いと思います。

ScreenSnapz050

これは図面の領域に対してハッチングの尺度が合っていないためです。

ScreenSnapz051

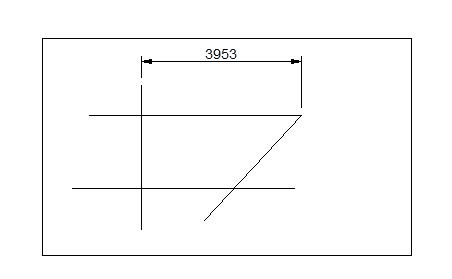

作成中のオブジェクトのサイズ約4000mmとなっていますので、この場合の縮尺の値は"100"程度がいいと思います。(このパターンのサイズは初期設定でマス目が3mm×3mm程度なので100倍して300mm×300mmということです。)

ScreenSnapz053

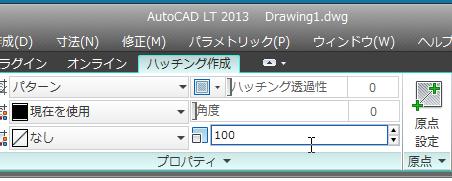

下図の箇所に"100"と入力してエンターキーを押します。これで縮尺の設定ができました。

ScreenSnapz054

※ハンチングを作成した後から変更する場合は、作成したオブジェクトをクリックして選択状態にすることでハッチングエディタが表示されますのでそこから変更します。

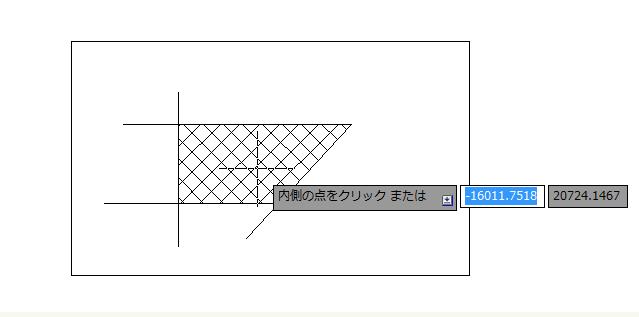

次にハンチングの配置箇所の指定となります。配置したい領域をクリックします。

ScreenSnapz046a

クリックしても、コマンドは有効になっていますので続けて他の領域を指定したい場合はクリックしていきます。コマンドを終了させる場合にはエンターキーかECSキーを押して終了します。

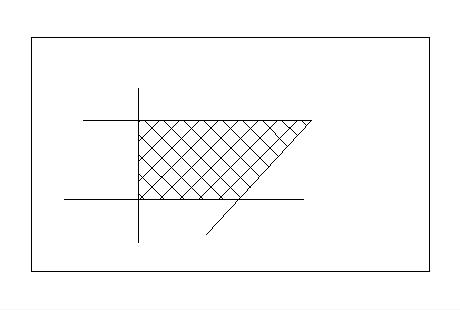

ハッチングが作成できました。

ScreenSnapz049a





③ハッチングの角度

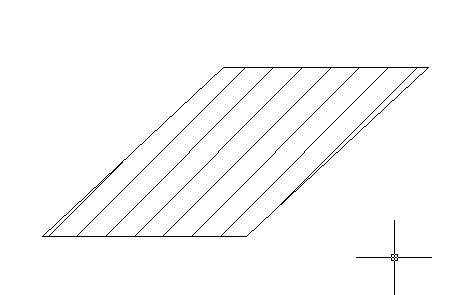

ハンチングの角度を変更できます。例えば下図のオブジェクトに初期設定の斜線のハンチングを配置する場合、すこしバランスが悪いと思います。

ScreenSnapz055

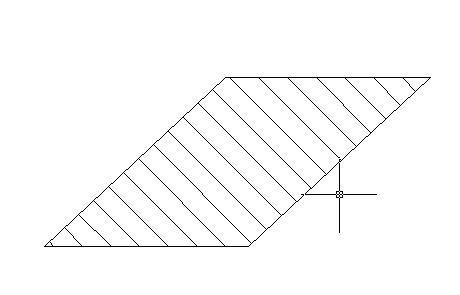

そこでこのハッチングの角度を90度回転することでバランスが良くなります。(あくまでも個人的な好みではあります。)

ScreenSnapz057

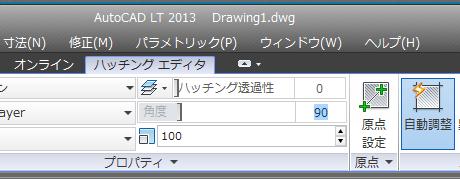

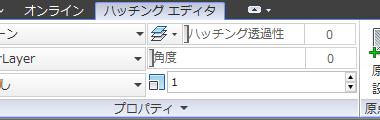

変更方法は作成したオブジェクトをクリックして選択状態にすることでハッチングエディタが表示されます。リボンから角度の項目に"90"を入力してエンターキーを押します。

ScreenSnapz056
