はじめて使うAutoCAD LT > (5)ゼロからの作図





(5-1)作図前の準備



不必要なツールを非表示にする

インストール直後の状態は下図のようになっています。

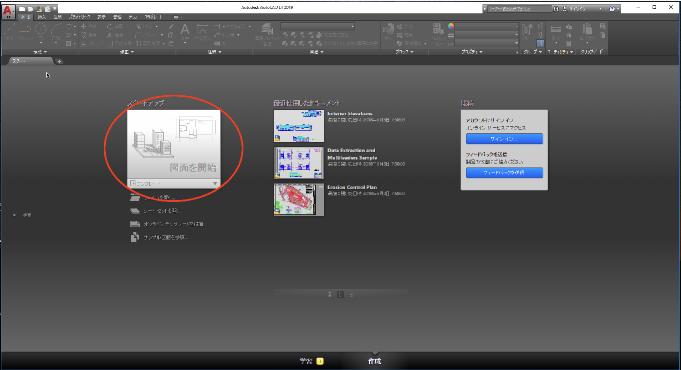

LT2019バージョン

ScreenSnapz097

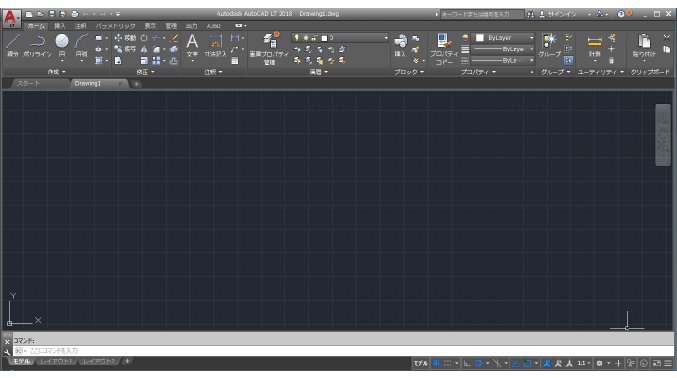

赤丸の"図面を開始"をクリックすることで作図画面が表示されます。

ScreenSnapz497

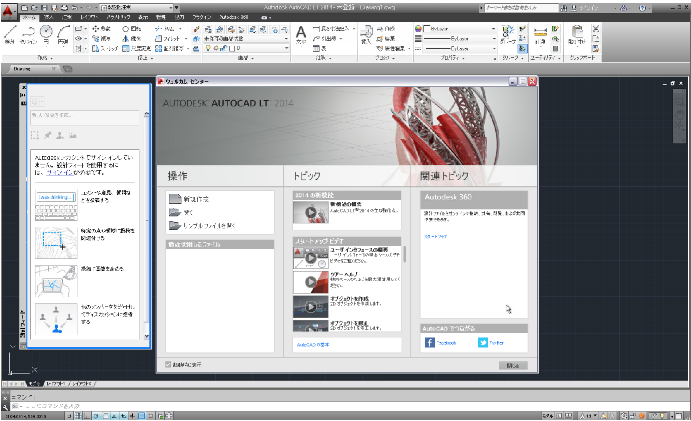

LT2014以前のバージョン


ScreenSnapz001

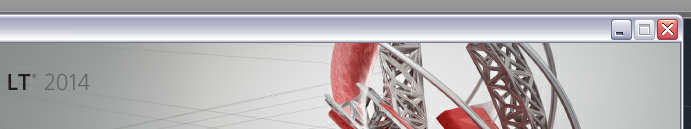

必要の無い画面を消します。"ウエルカムセンター"は右上の×をクリックします。

ScreenSnapz002

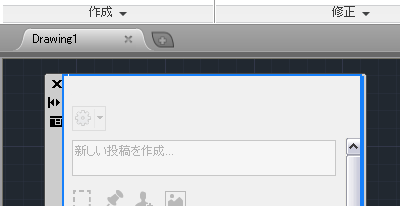

設計フィードパレットは左上の×で消します。

ScreenSnapz003

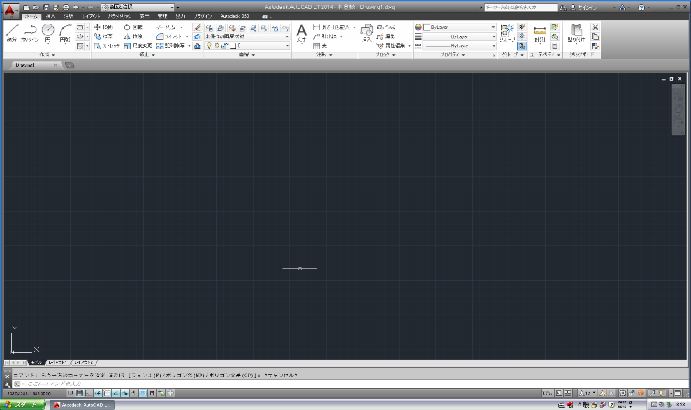

作図領域が表示されました。

ScreenSnapz004






ステータスバーを確認する



AutoCAD LT2019の場合

ScreenSnapz098

上図(デフォルト設定)





AutoCAD LT2016の場合

ScreenSnapz237

上図の①〜⑥をONにしておきます。(デフォルト設定)

①グリッドの表示

②ダイナミック入力ON

③極トラッキング有効

④オブジェクトスナップトラッキング有効

⑤オブジェクトスナップ有効

⑥注釈オブジェクトを表示

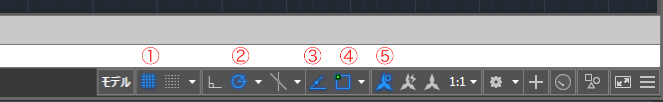

AutoCAD LT2015の場合

ScreenSnapz014

上図の①〜⑤をONにしておきます。(デフォルト設定)

①グリッドの表示

②極トラッキング有効

③オブジェクトスナップトラッキング有効

④オブジェクトスナップ有効

注釈オブジェクトを表示

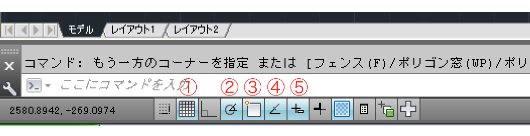

AutoCAD LT2010〜LT2014の場合

アプリケーションステータスバーの必要な設定を確認しておきます。

ScreenSnapz005

上図の①〜⑤をONにしておきます。(デフォルト設定)

①グリッドの表示

②極トラッキング有効

③オブジェクトスナップ有効

④オブジェクトスナップトラッキング有効

⑤ダイナミック入力有効
