はじめて使うAutoCAD LT > (5)ゼロからの作図



5-5 縮尺・用紙にあった印刷



縮尺や用紙サイズに合わせて印刷する

ここでは簡単に印刷の方法を説明しています。詳しい印刷についてはAutoCAD LT2013使い方-印刷の基本AutoCAD作図フローを参考にしてください。



ページ設定

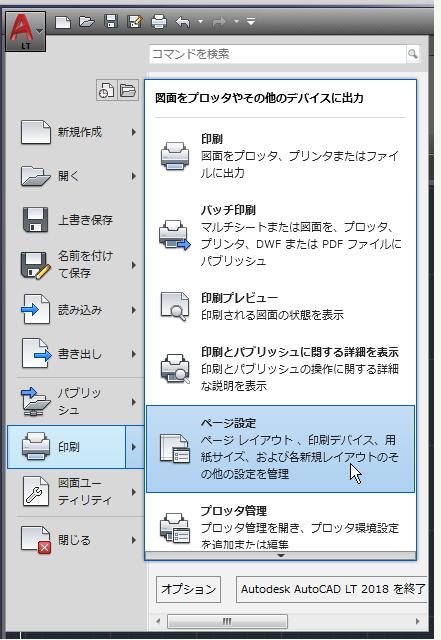

まず最初に印刷のためにページ設定をする必要があります。まずはアプリケーションボタン"印刷"から"ページ設定"を選択します。

ScreenSnapz520

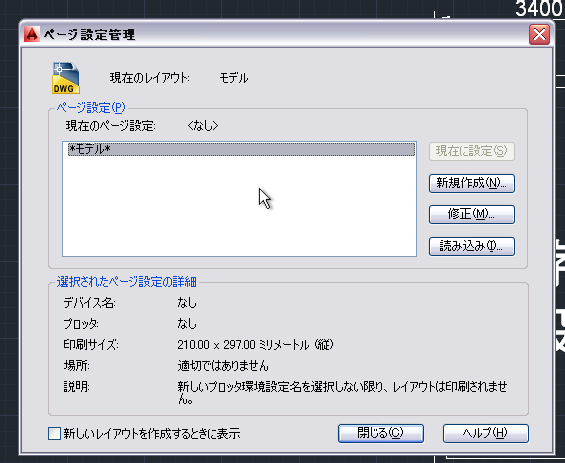

ページ設定ダイアログが表示されますので、新規作成をクリックします。

ScreenSnapz060

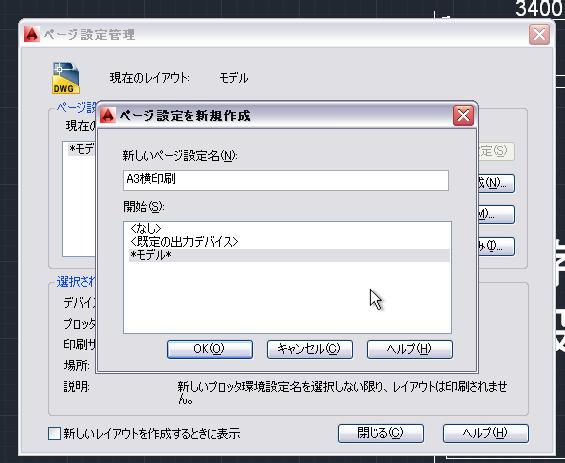

名前に例えば"A3横印刷"としてOKボタンを押します。

ScreenSnapz061

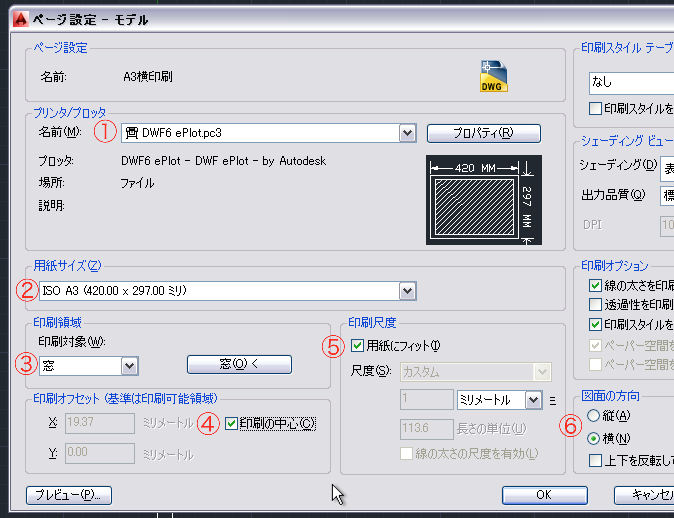

ページ設定のダイアログが表示されます。

ScreenSnapz062

①プリンタを選択します。自分の環境にあったプリンターを選択します。

②用紙サイズを選択します。ここではA3を選択します。

③印刷の範囲を選定できます。ここでは窓を選択します。一番外側の枠を指定します。

④印刷の中心にチェックを付けます。

⑤印刷尺度は用紙にフィットまたは、チェックを外し尺度を1:100に変更します。

⑥図面の方向を横にします。

以上で設定完了なのでOKを押します。

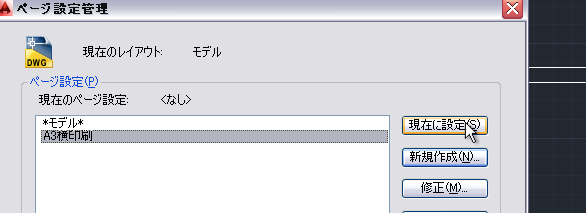

ページ設定管理画面に戻りますので、先ほど作成したA4横印刷が選択されていることを確認して"現在に設定"をクリックします。続けて"閉じる"を押してダイアログを閉じます。

ScreenSnapz063





印刷

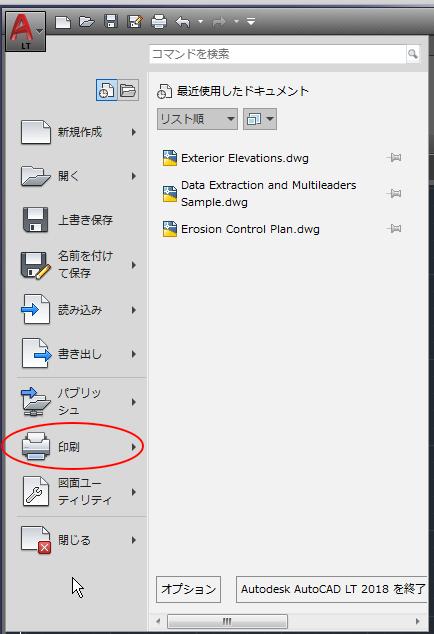

印刷の設定が完了したので実際に印刷します。アプリケーションボタンから"印刷"をクリックします。

ScreenSnapz521

全ての設定が完了していると思いますので、このまま"OK"をクリック。

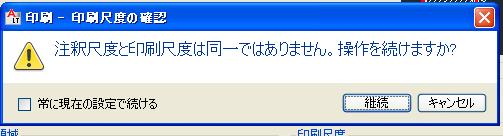

この時、警告のダイアログ表示された場合、継続をクリック。

item6

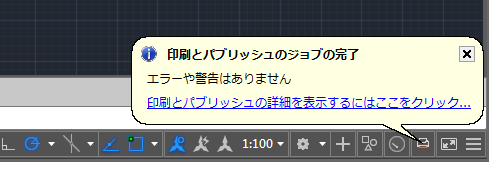

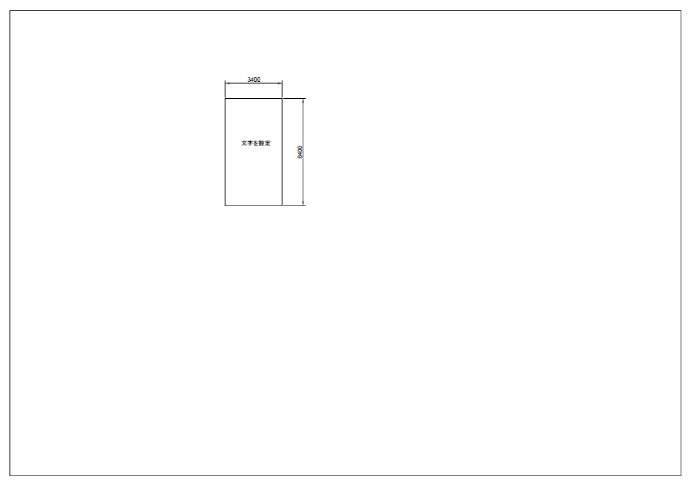

これで印刷ができたと思います。

ScreenSnapz524

ScreenSnapz523
