はじめて使うAutoCAD LT > (8)オブジェクト編集





【ストレッチ】



図形の一部を伸ばしたり、縮めたりできます。

ScreenSnapz054

コマンド STRETCH  短縮コマンド S



ストレッチ

例えば下図のオブジェクトがあり、寸法線が"1500"の部分を"2000"に伸ばしたい場合(※オブジェクトはポリラインで作成してあり、閉じた線になっています。)

※基本的にはダイナミック入力を"ON"にしています。ダイナミック入力について

ScreenSnapz055

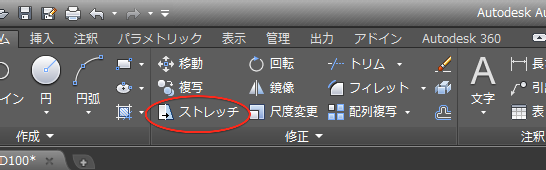

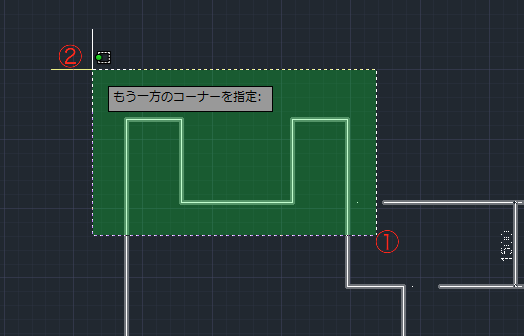

リボンの"ホーム"タブ→"修正"パレットから"ストレッチ"を選択します。オブジェクトを選択となりますので、最初に①をクリックしてから②をクリックします。

LT2014以前のバージョンはドラッグでも大丈夫ですが、LT2015では投げ縄選択となり思うように範囲指定できないと思います。)

ScreenSnapz058

②をクリックしたらオブジェクトが破線に変わっていると思います。範囲を確定するためにエンターを押します。(または右クリックでもOK)

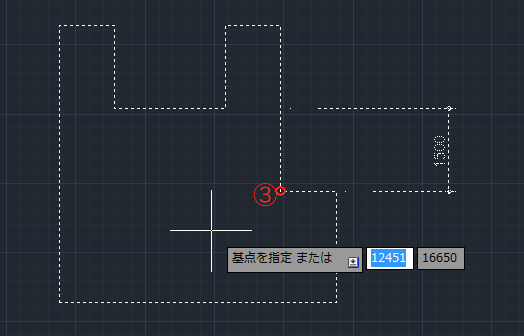

次に"基点を指定または"となりますので③の箇所を基点としてクリックします。

ScreenSnapz064

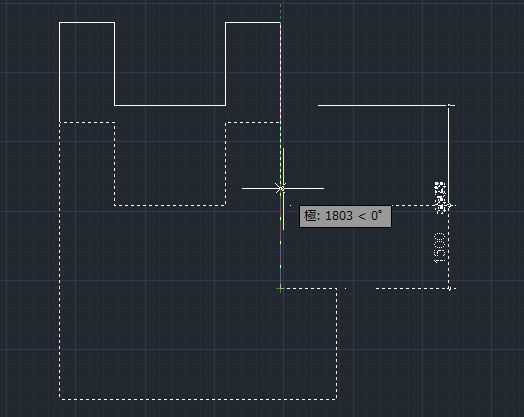

次に伸ばす方向を指定します。そのままカーソルを上に移動させます。

ScreenSnapz061

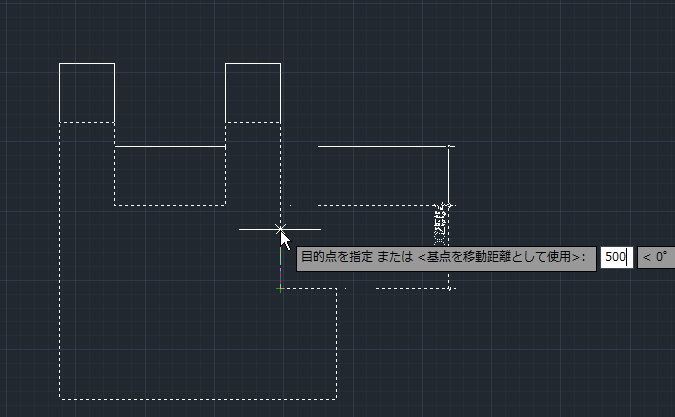

"1500"の長さを"2000"に伸ばしたいので"500"を入力しエンターを押します。

ScreenSnapz062

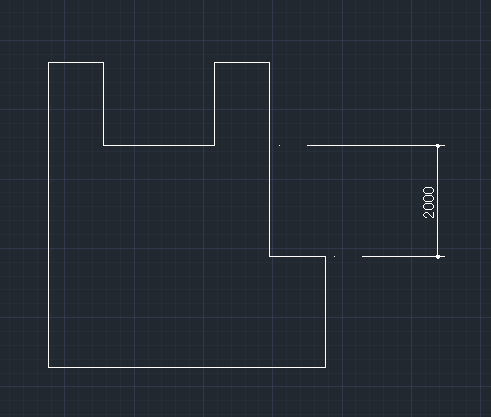

ストレッチが完了しました。

ScreenSnapz063







移動距離を数値入力

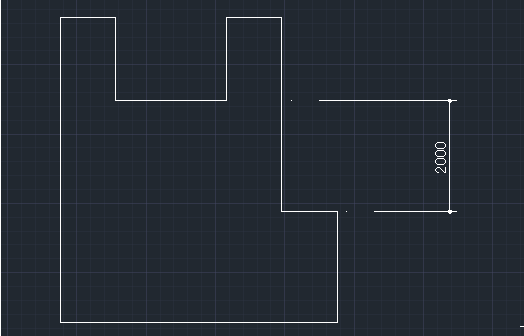

移動距離を入力してストレッチする場合を説明します。例えば寸法線"2000"の部分を"500"伸ばしたい場合

ScreenSnapz063a

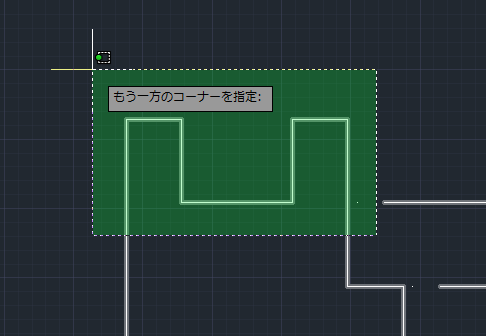

リボンの"ホーム"タブ→"修正"パレットから"ストレッチ"を選択します。オブジェクトを選択となりますので、最初に①をクリックしてから②をクリックします。

ScreenSnapz058a

②をクリックしたらオブジェクトが破線に変わっていると思います。範囲を確定するためにエンターを押します。(または右クリックでもOK)

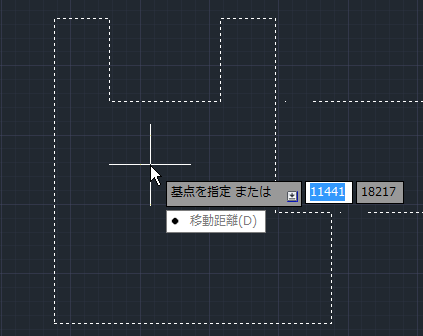

次に下矢印キーを押してコマンドオプションを表示させます。

ScreenSnapz066

メニューが表示されます。"移動距離"が選択されていますので、そのままエンターキーを押します。次に"移動距離の指定"となり数値入力の画面になります。

ScreenSnapz067

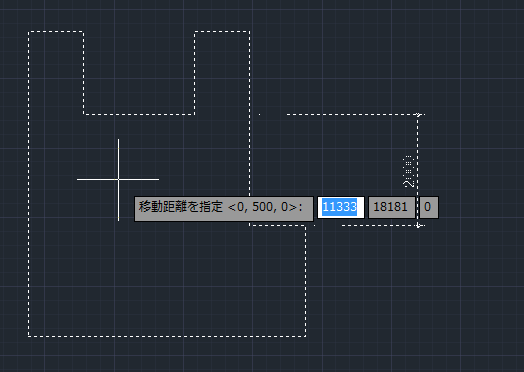

数値はX,Y,Zの座標を入力します。真上方向に"500"伸ばすのでY方向だけ"500"になります。"0"と"コンマ"と"500"を入力してエンターを押します。(※Z値は省略できます。)

ScreenSnapz068

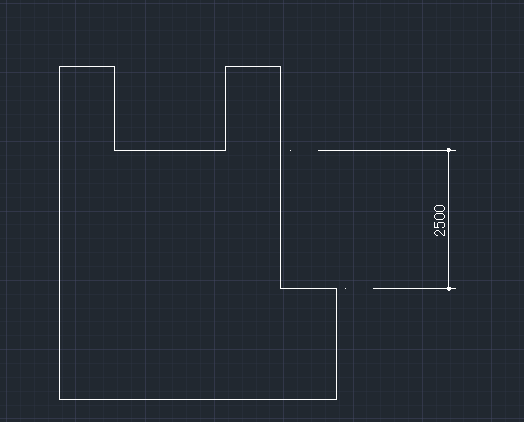

ストレッチが完了しました。

ScreenSnapz069






移動距離を数値入力(斜めに伸ばす)

移動距離を入力してストレッチする場合XYの値を入力することで斜め方向にも伸ばすことができます。例えば上の例で数値入力の時、"500"と"コンマ"と"500"を入力してエンターを押します。(※Z値は省略できます。)

ScreenSnapz070

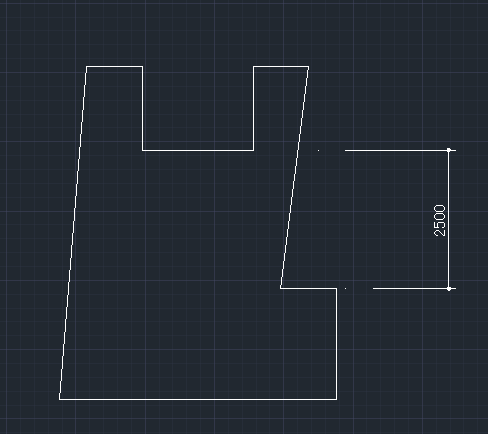

下の様なストレッチが完成しました。

ScreenSnapz071
