はじめて使うAutoCAD LT > (8)オブジェクト編集





【オフセット】

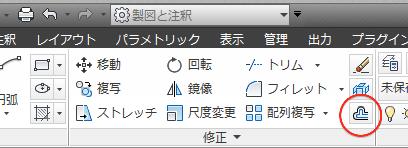

オフセットとは元のオブジェクトを任意の幅で平行コピーするツールです。

ScreenSnapz050



コマンド OFFSET  短縮コマンド O、OF



オフセット

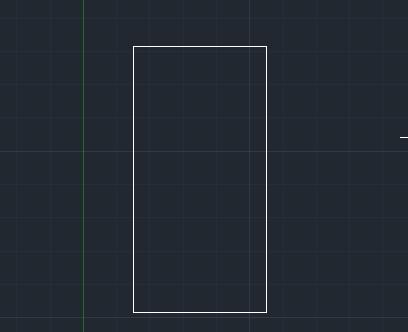

例えば下図のような1000mm×2000mmの四角形があり、200mmの間隔で内側に同じ四角形を作図したい場合。

ScreenSnapz052

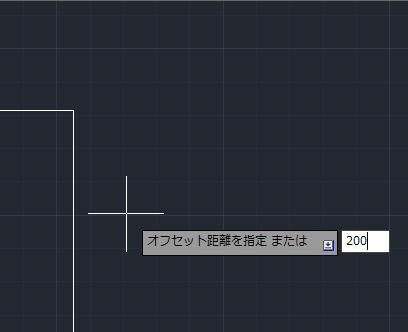

リボンの"ホーム"タブ→"修正"パレットからオフセットを選択します。オフセット距離を指定となりますので"200"と入力してエンター。

ScreenSnapz054

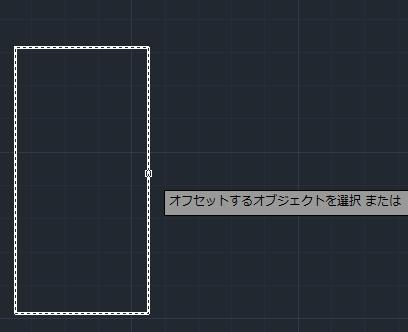

次に"オフセットするオブジェクトを選択"となりますので、長方形をクリックします。

ScreenSnapz055

次に"オフセットする側の点を指定"となりますのでカーソルを長方形の内側にもっていきクリックします。

ScreenSnapz056

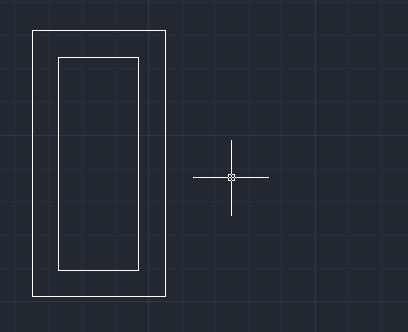

これで"オフセット"によるオブジェクトのコピーが完了しました。

ScreenSnapz057

オフセットコマンドを終了させるためにESCキーを押します。




オフセットの応用(連続してオフセット)

AutoCAD LT ワンポイントより








オフセットの応用(元図の削除)

例えば先ほどの四角形で同じくオフセットを使用して200mm内側に長方形を作成、今度は元の四角形は削除する方法を説明します。

先ほどと同じく下図のような1000mm×2000mmの四角形があり、200mmの間隔で内側に四角形を作図します。

ScreenSnapz052a

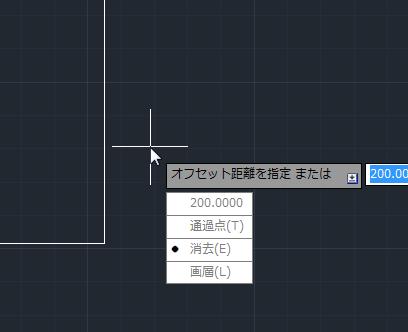

リボンの"ホーム"タブ→"修正"パレットからオフセットを選択します。次にコマンドオプションを使用します。キーボードから下矢印キーをおすとコマンドオプションのメニューが表示されます。

ScreenSnapz058

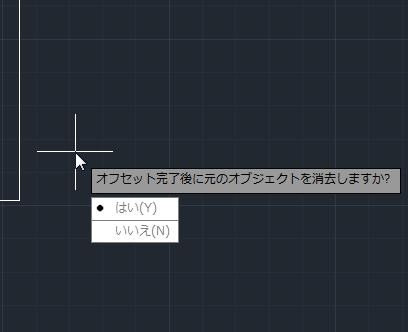

メニューから消去を選択してエンター。今度は"オフセット完了後に元のオブジェクトを消去しますか?"となりますので、"はい"を選択してエンターを押します。

ScreenSnapz060

オフセット距離を指定となりますので"200"と入力してエンター。

ScreenSnapz054a

次に"オフセットするオブジェクトを選択"となりますので、長方形をクリックします。

ScreenSnapz055a

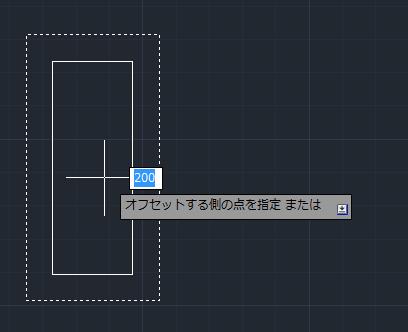

次に"オフセットする側の点を指定"となりますのでカーソルを長方形の内側にもっていきクリックします。

ScreenSnapz056a

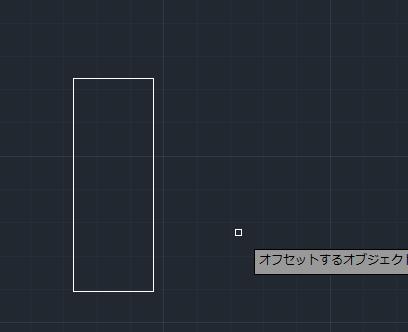

これで"オフセット"によるコピーが完了しましたが、元オブジェクトは消去されています。

ScreenSnapz061

オフセットコマンドを終了させるためにESCキーを押します。
