はじめて使うAutoCAD > (9)オプションの設定

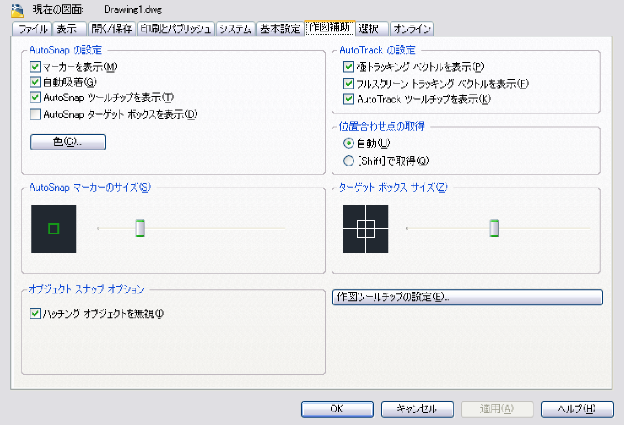

オプション⑦ "作図補助"



編集機能に関する各オプションを設定します。



ファイル表示開く/保存印刷とパブリッシュシステム基本設定作図補助選択

ScreenSnapz039

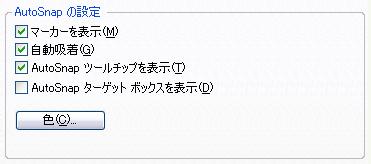

AutoSnapの設定

ScreenSnapz040



マーカーを表示

"マーカーを表示"にチェックが付いている場合は、交点や端点にスナップされるときマーカーが表示されます。

ScreenSnapz041 ScreenSnapz042





自動吸着

AutoSnap 自動吸着のオン/オフを切り替えます。自動吸着は、クロスヘア カーソルの自動移動機能で、クロスヘア カーソルを最も近いスナップ点にロックします。

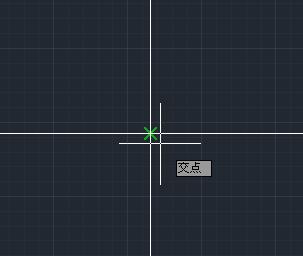

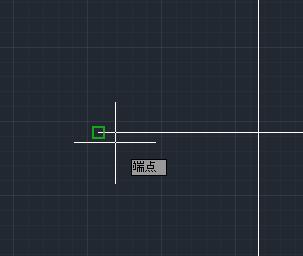

AutoSnapツールチップを表示

チェックオンの場合、AutoSnap のツールチップ表示します。ツールチップは、オブジェクトのどの部分にスナップしているかを表示するラベルです。下図では端点と交点を表示しています。

ScreenSnapz042a ScreenSnapz041a





AutoSnapターゲットボックスを表示

AutoSnap ターゲット ボックスを表示または非表示にします。ターゲット ボックスは、オブジェクトにスナップするときに、クロスヘア カーソルの中央に表示されるボックスです。

下図左はチェックがオフ、右がチェックオンの場合です。

ScreenSnapz044 ScreenSnapz043a

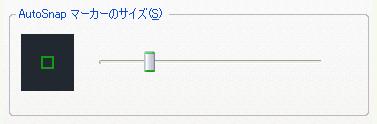

AutoSnapマーカーのサイズ

ScreenSnapz040a

AutoSnapのマーカーサイズを1〜5で調整できます。デフォルトは"2"になっています。

ScreenSnapz046 ScreenSnapz045 ScreenSnapz047 ScreenSnapz048 ScreenSnapz049

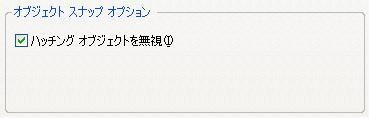

オブジェクトスナップオプション

ScreenSnapz040b

チェックを外すことでハッチングにスナップをさせることができるようになります。






AutoTrackの設定

ScreenSnapz051



極トラッキングベクトルを表示

極トラッキングがオンのとき、指定した角度に沿ってベクトルが表示されます。極トラッキングを使用すると、その角度に合わせて線分を描くことができます。極角度は、45 度、30 度、15 度のような 90 度の約数です。

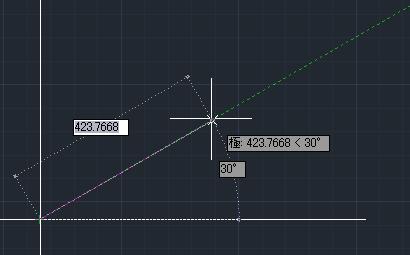

下図は30度のベクトルが表示されている状態です。極トラッキングの詳細

ScreenSnapz052



フルスクリーントラッキングベクトルを表示

トラッキング ベクトルは、オブジェクトを指定した角度で描いたり、他のオブジェクトとの位置関係を指定するための直線です。このチェック ボックスをオンにすると、位置合わせベクトルは無限の線として表示されます。



AutoTrackツールチップを表示

AutoSnap マーカー、ツールチップ、自動吸着をコントロールします。

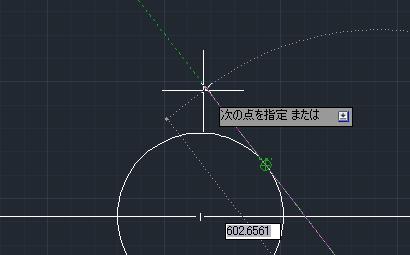

接線のAutoTrackの場合、チェックオフでは下図の黄色で囲った部分の表示になっています。

ScreenSnapz055

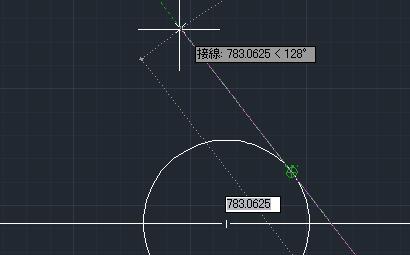

チェックオンの場合は下図の様になります。

ScreenSnapz056







位置合わせの取得

ScreenSnapz051a



自動

ターゲット ボックスがオブジェクト スナップ上に移動すると、トラッキング ベクトルが自動的に表示されます。



Shiftで取得

[Shift]を押しながらターゲット ボックスをオブジェクト スナップ上に移動すると、トラッキング ベクトルが表示されます。

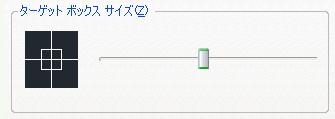

ターゲットボックスサイズ

 ScreenSnapz051b

ターゲットボックスの表示サイズを設定します。

サイズを1〜5で調整できます。デフォルトは"3"になっています。

ScreenSnapz057 ScreenSnapz058 ScreenSnapz059 ScreenSnapz060 ScreenSnapz061

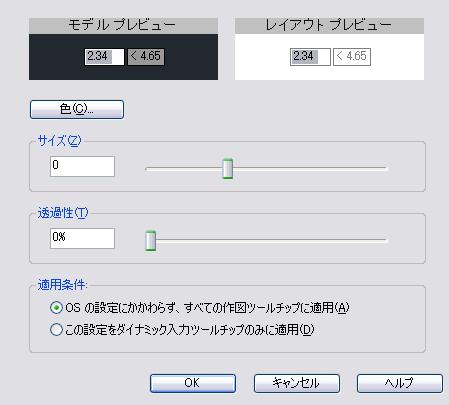

作図ツールチップの設定

ScreenSnapz062

作図ツールチップの色、サイズ、透過性をコントロールします。



ダイアログボックス

ScreenSnapz063
