【境界】
二つのオブジェクトの重なり合った部分から境界図形を作成します。
コマンド BOUNDARY 短縮コマンド BO

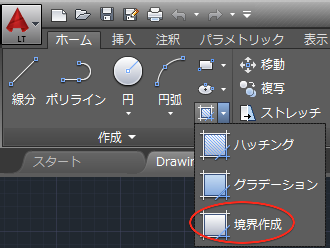

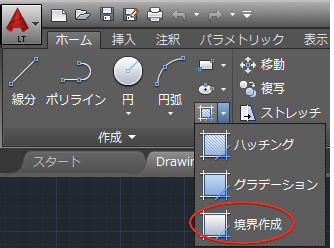

ポリラインで境界を作成する リボン"作成"パレットから"境界作成"を選択します。

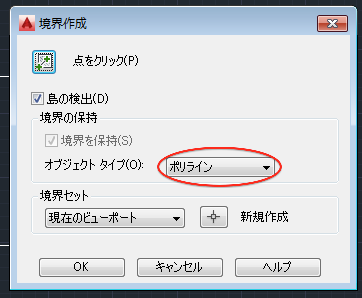

境界作成のダイアログボックスが表示されますので"オブジェクトタイプ"からポリラインを選択します。

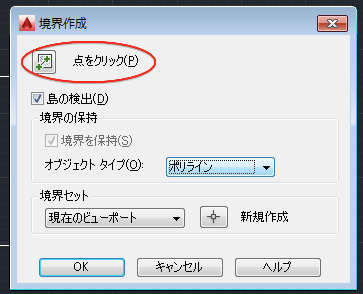

次に作成したい範囲を指定しますので"点をクリック"ボタンを押します。

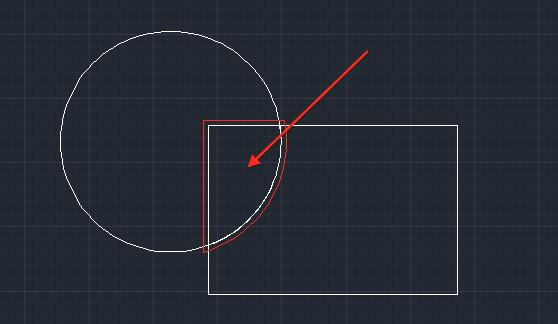

例えば下図の重なり合った部分の境界を作成したい場合は矢印の部分をクリックします。

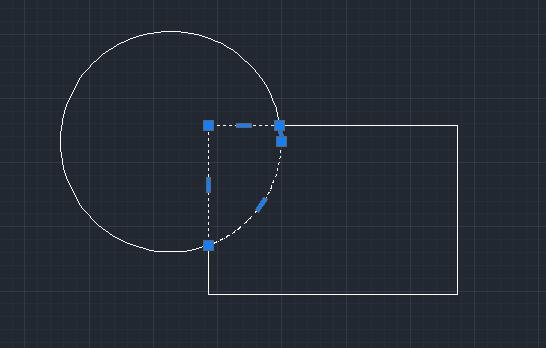

境界が作成されました。
リージョンで境界を作成する 境界作成のダイアログボックスの"オブジェクトタイプ"からリージョンを選択します。
リージョンについては(8)オブジェクト編集-リージョンで説明していますので、そちらを参考にしてください。 はじめて使うAutoCAD LT > (8)オブジェクト編集 > リージョン
